Свод правил Алюминиевые конструкции (стр. 21 )

│  │  ______  │  │  │  │

│  │0,75 <= лямбда  <= 0,90│  2,5  │  1,04  │  1,13  │

│  │  f  │  3,0  │  1,20  │  1,35  │

│  │  │  3,5  │  1,40  │  1,67  │

├─────────────┴───────────────────────┴─────────┴────────────┴────────────┤

│  ______  │

│  Примечание. Коэффициент k для промежуточных  значений  лямбда  от 0,6│

│  f  │

│  ______  │

│до  0,75  и  гибкости  лямбда  от  1  до 5  следует  определять  линейной│

│интерполяцией.  │

└─────────────────────────────────────────────────────────────────────────┘

Рисунок 7. Схема утолщения (бульбы)

7.5.17. Расчет на устойчивость замкнутых круговых цилиндрических оболочек вращения, равномерно сжатых параллельно образующим, следует выполнять по формуле

, (61)

где - расчетное напряжение в оболочке;

- критическое напряжение, при r/t <= 300, равное из значений или cEt/r, а при r/t > 300, равное cEt/r (здесь r - радиус срединной поверхности оболочки; t - толщина оболочки).

Значения коэффициентов и c следует определять соответственно по таблицам 24 и 25.

Таблица 24

┌──────────┬──────────────────────────────────────────────────────────────┐

│ Значение │  Коэффициент пси при r/t  │

│ R, Н/мм2 ├──────┬──────┬──────┬──────┬──────┬──────┬──────┬──────┬──────┤

│  │  0  │  25  │  50  │  75  │ 100  │ 125  │ 150  │ 200  │ 250  │

├──────────┼──────┼──────┼──────┼──────┼──────┼──────┼──────┼──────┼──────┤

│R <= 140  │ 1,00 │ 0,98 │ 0,88 │ 0,79 │ 0,72 │ 0,65 │ 0,59 │ 0,45 │ 0,39 │

│R >= 280  │ 1,00 │ 0,94 │ 0,78 │ 0,67 │ 0,57 │ 0,49 │ 0,42 │ 0,29 │  -  │

├──────────┴──────┴──────┴──────┴──────┴──────┴──────┴──────┴──────┴──────┤

│  Примечание. Значения коэффициентов  пси при 140 Н/мм2 < R < 280 Н/мм2│

│и  для  промежуточных  значений  r/t  следует  вычислять  линейной│

│интерполяцией.  │

└─────────────────────────────────────────────────────────────────────────┘

Таблица 25

Значение r/t	<= 50	100	150	200	250	500
Коэффициент c	0,30	0,22	0,20	0,18	0,16	0,12
Примечание. Для промежуточных значений  r/t  коэффициенты  c  следует вычислять линейной интерполяцией.

В случае внецентренного сжатия параллельно образующим или чистого изгиба в диаметральной плоскости при касательных напряжениях в месте наибольшего момента, не превышающих значения , напряжение должно быть увеличено в раза, где - наименьшее напряжение (растягивающие напряжения считать отрицательными).

7.5.18. В круглых трубах, рассчитываемых как сжатые или сжато-изгибаемые стержни по разделу 7, при условной гибкости , должно быть выполнено условие .

Кроме этого, устойчивость стенок таких труб должна быть проверена по 7.5.17.

Расчет на устойчивость стенок бесшовных труб не требуется, если r/t не превышает значений или 35.

8. Расчетные длины и предельные гибкости

элементов алюминиевых конструкций

8.1. Расчетные длины элементов плоских ферм и связей

8.1.1. Расчетные длины сжатых элементов плоских ферм и связей в их плоскости и из плоскости (рисунок 8, а, б, в, г), за исключением элементов, указанных в 8.1.2 и 8.1.3, следует принимать по таблице 26.

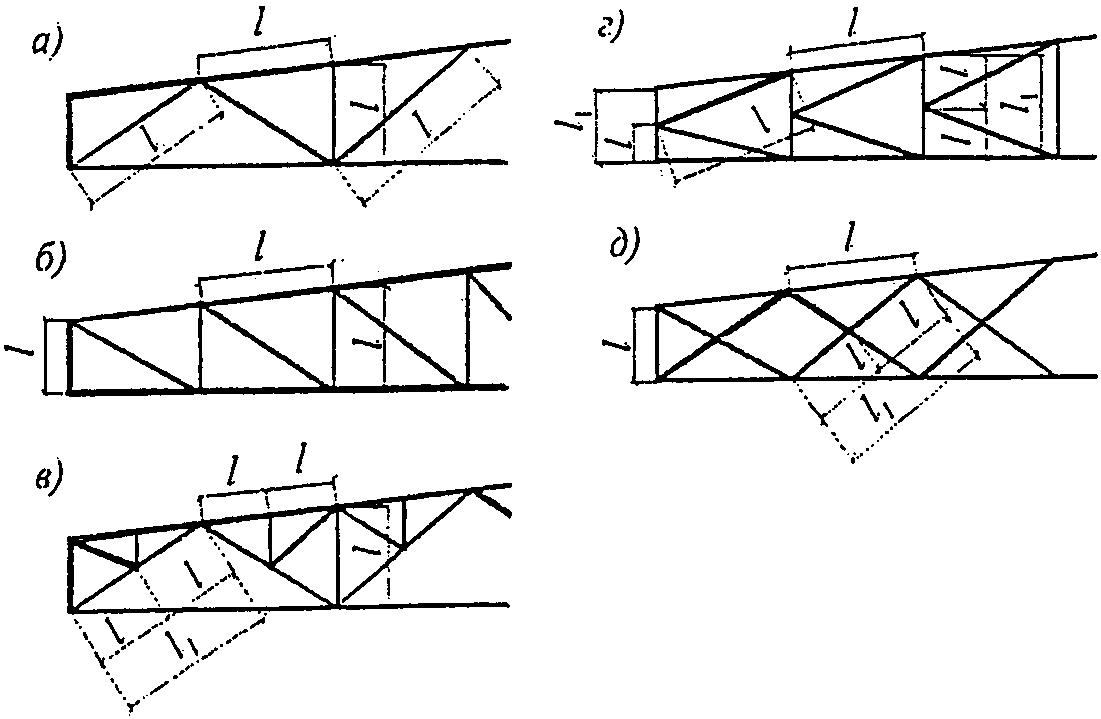

а - треугольная со стойками; б - раскосная;

в - треугольная со шпренгелями; г - полураскосная

треугольная; д - перекрестная

Рисунок 8. Схемы для определения расчетных длин

сжатых элементов (обозначения - см. таблицу 26)

решеток ферм

Таблица 26

┌───────────────────────────────────────────────┬─────────────────────────┐

│ Направление продольного изгиба элемента фермы │  Расчетные длины l  │

│  │  ef  │

│  │  и l  │

│  │  ef,1  │

│  ├──────┬────────┬─────────┤
