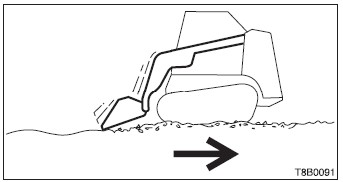

В положении FLOAT ковш может проходить на постоянной высоте над грунтом без движения рычагом управления.

УПРАВЛЕНИЕ

Переключатели

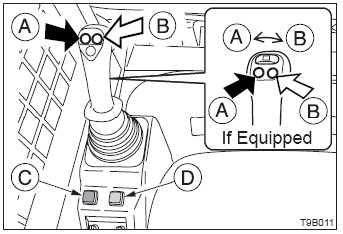

Переключатели дополнительной гидравлики.

Кнопки дополнительной гидравлики (А), (В).

Нажимайте эти кнопки, чтобы управлять потоком масла в цикле первой дополнительной гидравлики.

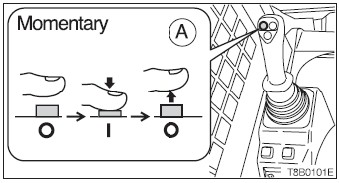

(А) …... Гидравлическое масло идет в линию (а) дополнительной гидравлики.

(В) …... Гидравлическое масло идет в линию (b) дополнительной гидравлики.

Кнопка включается, если нажать на нее, выключается, если ее отпустить.

Поток в одном направлении выбирается включением переключателя селектора потока (С); кнопка дополнительной гидравлики работает только, когда нажата сторона (А). См. стр. Х «Управление дополнительной гидравликой».

Переключатель-слайдер (при наличии)

(Пропорциональное управление)

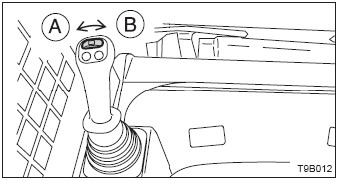

Пропорциональное управление позволяет движение дополнительных функций «от медленного к быстрому».

Пример: если вы передвинете слайдер на половину дистанции, дополнительная функция сдвинется с примерно уполовиненной скоростью.

УПРАВЛЕНИЕ

Переключатели

Двигайте этот переключатель, чтобы управлять потоком масла в линиях первичной дополнительной гидравлики.

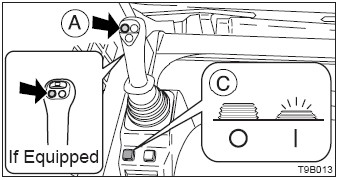

Переключатель селектора потока (С).

УПРАВЛЕНИЕ

Переключатели

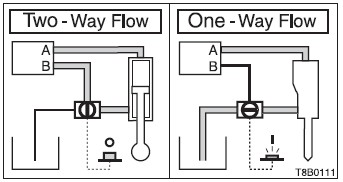

Поток в системе дополнительной гидравлики (линии (а) и (b)) можно пустить в одном или двух направлениях. Когда переключатель нажат, поток переходит с двух направлений на одно и загорается встроенная лампа. При повторном нажатии поток переходит с одного направления обратно на два, и лампа тухнет.

OFF(O)… Поток в двух направлениях

ON (I)…... Поток в одном направлении

        Масло в линии (b) возвращается в гидравлический бак.

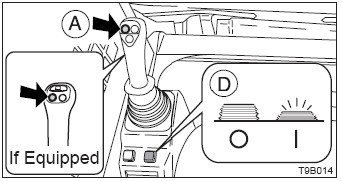

Переключатель вида стопора2 (D).

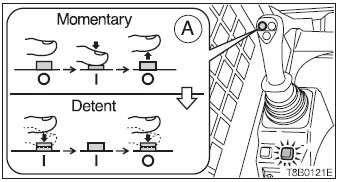

Это переключает функцию переключателя дополнительной гидравлики (А). Обычно переключатель дополнительной гидравлики (А) включен, когда нажат, и выключается, если его отжать. Если его нажать повторно, он остается включенным, когда нажат, и выключается, только если его нажать еще раз. Встроенная лампа (оранжевый цвет) загорается, когда переключатель включен, поэтому не нужно держать его нажатым. Если его нажать еще раз, функция переключателя дополнительной гидравлики меняется на обычную и лампа выключается.

УПРАВЛЕНИЕ

Переключатели

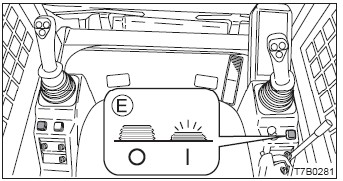

Переключатель быстрого потока (Е) (при наличии)

Этот переключатель управляет функцией ON/OFF дополнительной гидравлики быстрого потока. Нажмите этот переключатель, чтобы задействовать гидравлику быстрого потока, и гидравлический поток перейдет с двух направлений на одно, и зажжется встроенная лампа переключателя селектора потока (зеленая). Нажмите этот переключатель еще раз, чтобы отключить гидравлику быстрого потока: тогда гидравлический поток перейдет обратно на два направления, и лампа погаснет.

См. стр. Х «Гидравлическая система быстрого потока».

О… OFF

I …. ON

УПРАВЛЕНИЕ

Переключатели

Переключатель скорости передвижения.

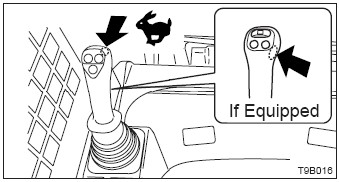

Нажмите этот переключатель, чтобы перейти на 2ю (высокую) скорость, когда горит лампа скорости передвижения. Нажмите еще раз, чтобы перейти обратно на 1ю (низкую) скорость, и лампа скорости передвижения погаснет. Скорость передвижения сначала всегда бывает 1й, когда вы запускаете двигатель.

См. стр. Х «Лампа скорости передвижения».

Переключатели фар.

Если повернуть этот переключатель при переключателе стартера в положении ON, фары включаются следующим образом:

Переключатель передних фар

O…… Выключен

I…….. Включаются свет счетчика и передние фары.

Переключатель задних огней

O…… Выключен

I…….. Включаются задние огни.

УПРАВЛЕНИЕ

Переключатели

Переключатели дворника (опция).

ВАЖНО: Если не выпущена моющая жидкость, не включайте омыватель. Это может повредить шланг.

ВАЖНО: Работа дворника на сухом ветровом стекле может поцарапать стекло. Намочите стекло водой или моющей жидкостью.

ВАЖНО: В холодное время дворник может примерзнуть к стеклу. Насильственное управление дворником может повредить его двигатель.

Переключатель переднего дворника

О………. Выключен

I………... Дворник работает

НАЖАТ.. При нажатии жидкость омывателя выплескивается из выпускного отверстия и перестает выплескиваться, если отпустить переключатель.

Переключатель заднего дворника

О………. Выключен

I………... Дворник работает

НАЖАТ.. При нажатии жидкость омывателя выплескивается из выпускного отверстия и перестает выплескиваться, если отпустить переключатель.

УПРАВЛЕНИЕ

Переключатели

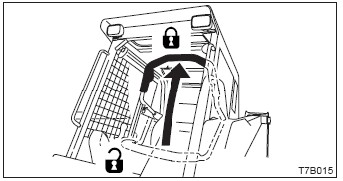

Планка безопасности.

ПРЕДУПРЕЖДЕНИЕ

Перед тем, как покинуть сиденье оператора, поднимите планку безопасности и остановите двигатель.

Если случайно коснуться любых органов управления при опущенной планке безопасности, машина резко придет в движение и приведет к тяжелой травме или смерти.

Будьте осторожны и не касайтесь рычагов управления и педали, когда опускаете или поднимаете планку безопасности.

Это устройство предназначено для блокировки рычагов безопасности, педали и селектора, вида стопора и переключателей быстрого потока.

Когда планка поднята, рычаги, педаль и переключатели заблокированы.

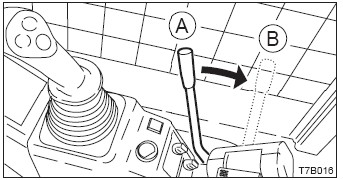

Рычаг дросселя.

Этот рычаг управляет скоростью двигателя.

(А) …… Малые обороты холостого хода.

(В) …… Максимальная скорость.

УПРАВЛЕНИЕ

Переключатели

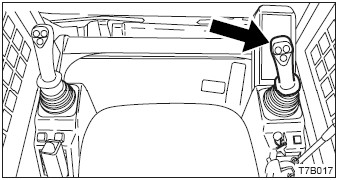

Правый рычаг управления.

ПРЕДУПРЕЖДЕНИЕ

Будьте осторожны и перед началом работы проверьте, с какой системой расположения рычагов управления вы работаете.

Используйте этот рычаг для управления рукоятями и ковшом.

См. стр. Х «Система рычагов».

См. стр. Х «Манипулирование правым рычагом управления».

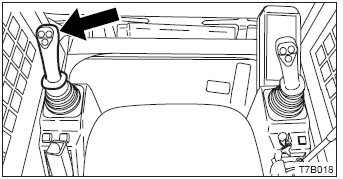

Левый рычаг управления.

Используйте этот рычаг для движения вперед, назад, и для смены направления.

См. стр. Х «Система рычагов».

См. стр. Х «Манипулирование левым рычагом управления».

УПРАВЛЕНИЕ

Переключатели

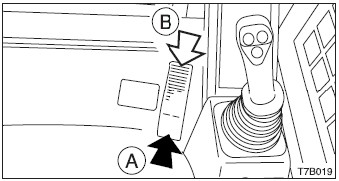

Дополнительная педаль (при наличии).

Используйте этот рычаг для управления циклом дополнительной гидравлики.

(А) …… Гидравлическое масло идет в линию дополнительной гидравлики (а)

(В) …… Гидравлическое масло идет в линию дополнительной гидравлики (b)

См. стр. Х «Управление дополнительной гидравликой».

УПРАВЛЕНИЕ

Аксессуары

Обогреватель (опция).

ПРЕДУПРЕЖДЕНИЕ

Всегда обеспечивайте достаточную вентиляцию. Не помещайте горючие или взрывоопасные вещества рядом с отверстиями для выхода воздуха.

Переключатель вентилятора.

О…… Выключен

I ……. Вентилятор обогреватель вращается на низкой скорости.

II …… Вентилятор обогреватель вращается на высокой скорости.

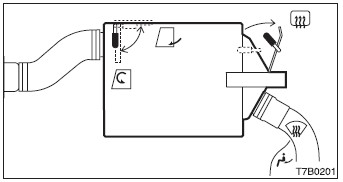

Переключатель вентиляции/циркуляции/задней стороны обогревателя.

Используйте этот переключатель, чтобы обогревать кабину и размораживать ветровое (переднее) стекло.

…….. Обогреватель

…….. Размораживатель ветрового (переднего) стекла

…….. Размораживатель заднего окна
