Гусеничные погрузчики (стр. 9 )

Поднимите стопор (2) в позицию для хранения и вставьте блокирующий штифт (1) через стопор и кронштейн. Установите R-штифт (4) в блокирующий штифт (1).

Крышка наливного отверстия.

ПРЕДУПРЕЖДЕНИЕ

Не курите и не допускайте открытого огня во время заправки или рядом с местом, где она проводится. Проводите заправку в хорошо проветриваемом месте и при остановленном двигателе. Удаляйте немедленно пролившееся топливо.

УПРАВЛЕНИЕ

Двери и крышки

Не заполняйте топливный бак доверху. Оставьте пространство для расширения. Плотно закрывайте крышку наливного отверстия.

Открытие.

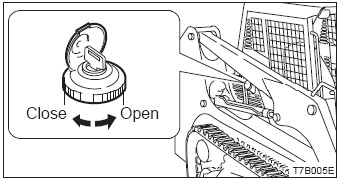

Откройте крышку замка, вставьте ключ и поверните по часовой стрелке, чтобы открыть крышку топливного бака. Поверните крышку бака против часовой стрелки и снимите ее.

Закрытие.

Поместите крышку бака на место и поверните ее по часовой стрелке. Поверните ключ против часовой стрелки, чтобы заблокировать крышку, затем выньте ключ.

УПРАВЛЕНИЕ

Сиденье и ремень безопасности

Сиденье.

ПРЕДУПРЕЖДЕНИЕ

Отрегулируйте, зафиксируйте и закрепите щеколдами сиденье оператора.

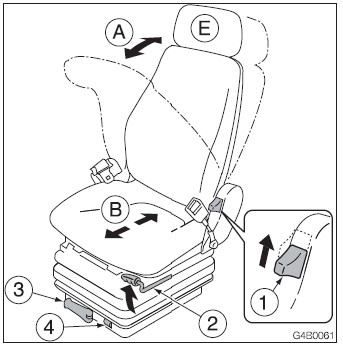

(А) Регулировка угла спинки

ПРЕДУПРЕЖДЕНИЕ

Не наклоняйте сиденье назад до упора, одновременно двигая его назад. В противном случае вы можете разбить заднее окно, что приведет к травме. Будьте осторожны и не позволяйте пружине резко возвращать сиденье в начальное положение.

Поднимая ваше туловище, устойчиво сидя на сиденье. Если вы потянете рычаг (1), вы сможете использовать давление пружин сиденья вам в спину для регулировки угла отклонения спинки сиденья. Отпустите рычаг (1) при желаемом угле и спинка сиденья останется зафиксированной в этом положении.

УПРАВЛЕНИЕ

Сиденье и ремень безопасности

(В) Продольная регулировка.

Потяните за рычаг (2) и сдвиньте сиденье вперед/назад, в оптимальное для работы на машине положение. Отпустите рычаг (2) в желаемом положении, и сиденье останется зафиксированным в этом положении.

Количество настроек: 15 шагов, 150 мм.

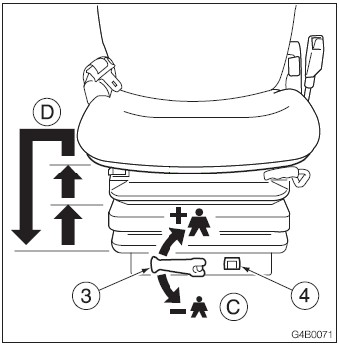

(С) Регулировка веса.

Поворачивайте ручку (3), пока счетчик (4) не покажет вес оператора.

Можно назначить вес от 50 до 130 кг с шагом в 10 кг.

(D) Вертикальная регулировка.

Вверх

Поднимите сиденье до первой или второй остановки со щелчком.

Вниз

Сначала поднимите сиденье до высшей точки, затем его можно будет опустить до самого нижнего положения.

(Е) Настройка подголовника (опция).

Положение подголовника может настраиваться вверх/вниз и вперед/назад.

Для вертикальной регулировки возьмитесь за подголовник обеими руками и сдвиньте вверх или вниз. Для продольной регулировки возьмитесь за подголовник обеими руками и сдвиньте вперед или назад.

УПРАВЛЕНИЕ

Сиденье и ремень безопасности

Ремень безопасности.

ВНИМАНИЕ

Перед запуском двигателя всегда надежно пристегивайте и затягивайте ремень безопасности.

Пристегивание ремня безопасности.

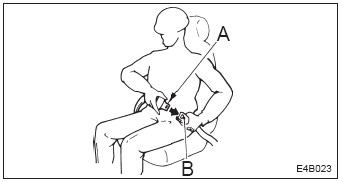

Отрегулируйте сиденье до оптимального положения для работы, приподнимите туловище и сядьте на сиденье. Вытяните ремень безопасности на желаемую длину.

Убедитесь в том, что ремень не перекручен. И затем вставьте пластину (А) в пряжку (В) до момента, как произойдет щелчок при фиксации.

Отстегивание ремня безопасности.

Для того, чтобы отстегнуть ремень безопасности, просто нажмите кнопку (C) на пряжке.

Ремень автоматически выскочит.

ЗАМЕТКИ

УПРАВЛЕНИЕ

Инструментарий

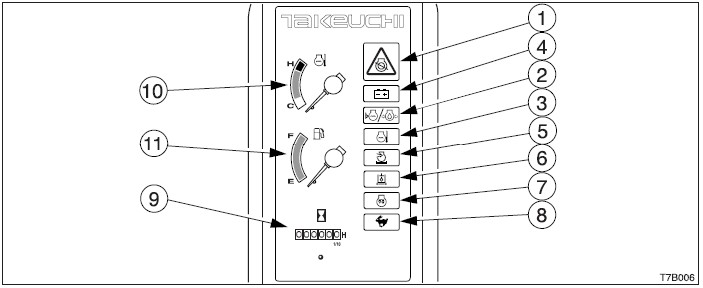

Предупредительные лампы.

ВАЖНО: Если мигает предупредительная лампа и звучит тревога, немедленно остановите всю работу и проверьте и проведите техобслуживание соответствующей части.

См. стр. Х, «Устранение неполадок».

Лампа критического состояния двигателя.

Эта лампа мигает одновременно со звуковым сигналом тревоги, если падает давление масла в двигателе или уровень охлаждающей жидкости в радиаторе, а также, если температура охлаждающей жидкости превышает допустимый уровень при работающем двигателе. Примерно через 5 секунд двигатель останавливается.

Предупреждающая лампа давления масла/уровня охлаждающей жидкости.

Эта лампа мигает одновременно со звуковым сигналом, если давление смазочного масла или уровень охлаждающей жидкости в радиаторе падает ниже норма при работающем двигателе.

УПРАВЛЕНИЕ

Инструментарий

Предупреждающая лампа температуры охлаждающей жидкости.

Эта лампа мигает одновременно со звуковым сигналом тревоги, если температура охлаждающей жидкости превышает допустимый уровень при работающем двигателе.

Предупреждающая лампа заряда батареи.

Эта лампа мигает одновременно со звуковым сигналом тревоги, если при работающем двигателе возникает проблема с зарядной системой.

Предупреждающая лампа воздухоочистителя.

Эта лампа мигает одновременно со звуковым сигналом тревоги, если при работающем двигателе засоряется фильтр воздухоочистителя.

Предупреждающая лампа линейного фильтра.

Эта лампа мигает одновременно со звуковым сигналом тревоги, если загрязнен линейный фильтр гидравлического масла при работающем двигателе. Эта лампа может мигать сразу после запуска двигателя в холодную погоду. Лампа погаснет во время прогрева двигателя.

УПРАВЛЕНИЕ

Инструментарий

Индикаторы.

Лампа накаливания.

Эта лампа гаснет, когда заканчивается предварительный нагрев двигателя.

Лампа транспортной скорости.

Эта лампа загорается, когда переключатель транспортной скорости находится во 2м положении (высокая скорость).

Счетчики.

Счетчик часов.

Этот счетчик показывает полное количество времени работы двигателя в часах. Самая правая цифра показывает десятые доли часа (6 минут). Определяйте интервалы проверки и техобслуживания согласно времени, показываемому на счетчике.

Датчик температуры воды.

Этот прибор показывает температуру воды, охлаждающей двигатель. Во время работы машины стрелка должна быть в пределах зеленой шкалы. Красная шкала показывает перегрев.

Датчик топлива.

Этот датчик показывает количество топлива в баке. Обязательно заправляйте бак до того, как топливо закончится.

УПРАВЛЕНИЕ

Переключатели

Переключатель стартера.

ВАЖНО: Не переключайте переключатель многократно из OFF в ON и обратно за короткое время. Это может привести к поломке двигателя.

PREHEAT…... Положение для прогрева двигателя.

OFF………….. Положение для остановки двигателя и вставки и изъятия ключа.

ON…………….Положение, когда двигатель запущен. В этом положении работает все электрическое оборудование.

START………..Положение для запуска двигателя. При изъятии ключа переключатель автоматически возвращается в положение ON.

УПРАВЛЕНИЕ

Переключатели

Переключатель звукового сигнала.

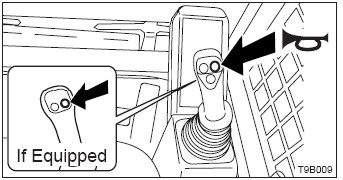

Нажмите переключатель на правом рабочем рычаге, чтобы подать сигнал.

Переключатель FLOAT.

ПРЕДУПРЕЖДЕНИЕ

Перед тем, как придать рукоятям положение FLOAT, обязательно опустите ковш на землю. Если придать рукоятям положение FLOAT, когда они подняты, ковш упадет – это крайне опасно. Не двигайтесь на погрузчике вперед с рукоятями в положении FLOAT.

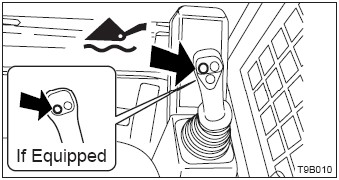

Этот переключатель придает рукоятям положение FLOAT. Если переключатель утоплен, рукояти принимают положение FLOAT. Если отжать переключатель, это отменит положение FLOAT.
