Гусеничные погрузчики (стр. 27 )

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Главные характеристики

Тип	Навес
Масса
Масса машины, кг. (без оператора)	Резиновые гусеницы	4275
Производительность
Емкость ковша, куб. м. (стандартный ковш)	С горкой	0,458
Ровно	0,335
Транспортная скорость	Резиновые гусеницы	1я	7,4
2я	10,6
Способность преодолевать подъем (градусы)	30
Давление на поверхность, кПа (пси)	Резиновые гусеницы	28,2
Уровень шума, Для ЕС  дБ (А)	Уровень силы звука	LWA 104*
Уровень давления звука	LpA 89
Двигатель
Производитель и модель	Isuzu 4JG1T
Мощность, кВт/ мин-1 (л. с./об./мин.)	60,3/ 2500 (80,9 / 2500)
Объем, мл	3059
Стартер, В – кВт	12-2,2
Генератор переменного тока, В – кВт	12-0,6
Батарея, В - А·ч	12 – 80

*: серийный номер 21403609~

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Главные характеристики

Тип	Навес
Масса
Масса машины, кг. (без оператора)	Резиновые гусеницы	4775
Производительность
Емкость ковша, куб. м. (стандартный ковш)	С горкой	0,579
Ровно	0,426
Транспортная скорость	Резиновые гусеницы	1я	7,6
2я	11,0
Способность преодолевать подъем (градусы)	30
Давление на поверхность, кПа (пси)	Резиновые гусеницы	29,7
Уровень шума, Для ЕС  дБ (А)	Уровень силы звука	LWA 104*
Уровень давления звука	LpA 87
Двигатель
Производитель и модель	Yanmar 4TNV106T-XTBL
Мощность, кВт/ мин-1 (л. с./об./мин.)	72.0/ 2200 (96,5 / 2200)
Объем, мл	4412
Стартер, В – кВт	12-3,0
Генератор переменного тока, В – кВт	12-0,72
Батарея, В - А·ч	12 – 92

*: серийный номер 21502751~

ЗАМЕТКИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Размеры машины

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Размеры машины

                                                                               Единицы: мм

TL130	TL140	TL150
Стандартный ковш
Резиновые гусеницы
A	3430	3710	3975
B	2740	2950	3135
C	1390	1495	1595
D	2235	2270	2320
E	310	325	245
F	1580	1770	1860
G	320	450	←
H	1430	1500	1570
J	985/980*	985	←
K	1675	1880	1960
L	510	535	580
M	30o	←	←

*: Серийный номер навеса США 21305349~.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

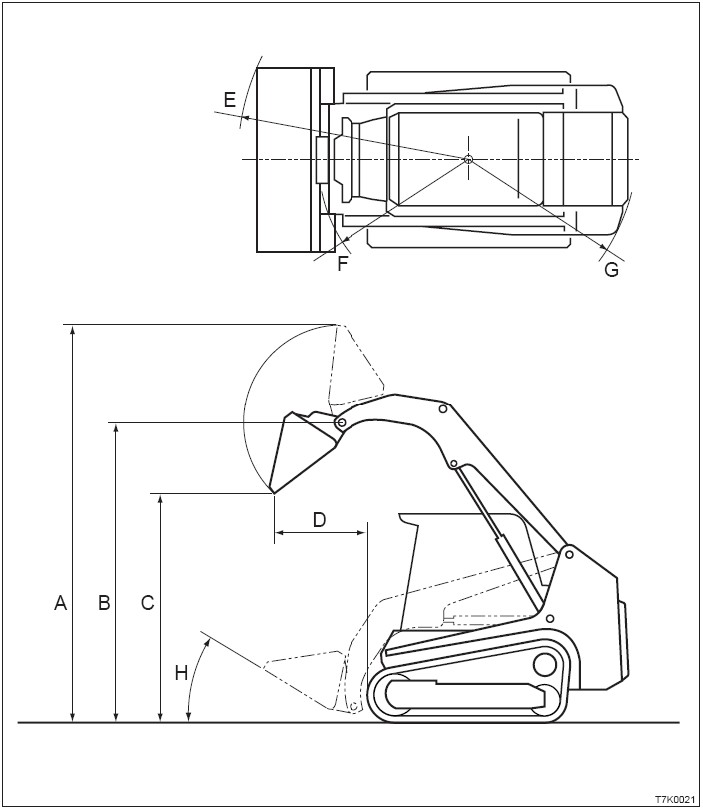

Рабочий диапазон

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочий диапазон

                                                                       Единицы: мм

TL130	TL140	TL150
Стандартный ковш
Резиновые гусеницы
A	3905	4080	4245
B	3030	3120	3205
C	2370	2405	2430
D	730	875	985
E	2080	2295	2435
F	1375	1500	1560
G	1590	1670	1755
H	30o	31o	←

ДОПОЛНЕНИЯ И УСТРОЙСТВА

Основные меры предосторожности                        238

Сиденье (с переключателем)                                241

Кондиционер                                                242

Быстрые сцепки                                                258

ДОПОЛНЕНИЯ И УСТРОЙСТВА

Основные меры предосторожности

Меры предосторожности для безопасности.

ПРЕДУПРЕЖДЕНИЕ

Соблюдайте следующее при установке или удалении навесного оборудования или устройств или дополнений:

Перед тем, как устанавливать дополнительное (навесное) оборудование, проконсультируйтесь с дилером Takeuchi. Не используйте навесным оборудованием, не одобренным Takeuchi или дилером Takeuchi. Это может снизить безопасность или сильно повлиять на работу или срок службы машины. Takeuchi не несет ответственности за любые травмы, несчастные случаи или повреждения оборудования в результате использования неодобренного оборудования. Выбирайте плоскую, твердую поверхность для проведения работ. Также удостоверьтесь в том, что на площадке достаточное освещение и вентиляция. Очистите площадку – удалите любые опасные или могущие послужить препятствиями предметы, а также остатки масла или густой смазки. При работах по подъему определите лицо для контроля работы, и всегда следуйте его указаниям.

Следуйте инструкциям контролирующего лица по способам работы и операций. Определите сигнальщика и следуйте его сигналам.

При установке или удалении ковша поместите его в устойчивое положение, чтобы он не мог опрокинуться. Не позволяйте посторонним находиться на площадке, т. к. существует риск падения и/или удара человека грузом. Используйте кран для переноса тяжелых предметов (25 и более кг). При снятии тяжелых частей обязательно обеспечивайте опору перед тем, как снимать их. При подъеме их с помощью крана будьте осторожны и поддерживайте их равновесие. Работа с грузами, подвешенными на кране, опасна. Помещайте грузы на опору и проверяйте их безопасность. Установка стрелы или рукояти без должного следования инструкциям может привести к сильным повреждениям. Заблаговременно проконсультируйтесь с дилером Takeuchi.

Меры предосторожности при установке навесного оборудования.

После замены опционального оборудования или других специальных приложений протестируйте их работу, затем проверьте уровень гидравлического масла и добавьте его при необходимости.

В дополнение к этому проконсультируйтесь с дилером Takeuchi, чтобы узнать подробности процедур установки и снятия.
