Гусеничные погрузчики (стр. 16 )

Обращение с резиновыми гусеницами

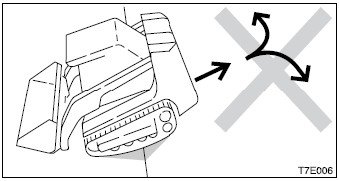

При подъеме по склону задним ходом не меняйте направление в начале склона.

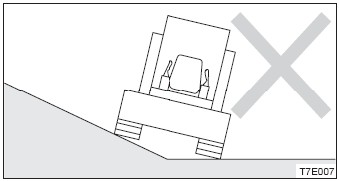

Избегайте передвижения одной гусеницей на склоне, а другой – на горизонтальной поверхности (при наклоне машины в 10 или более градусов). Передвигайтесь с обеими гусеницами на горизонтальной поверхности.

РАБОТА

Обращение с резиновыми гусеницами

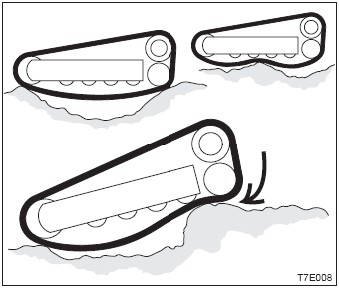

Не меняйте направление при провисших гусеницах, как показано на рисунках.

ПЕРЕВОЗКА

Погрузка и выгрузка                                        142

Подъем машины (TL140)                                        144

Меры предосторожности при перевозке                146

ПЕРЕВОЗКА

Погрузка и выгрузка

ПРЕДУПРЕЖДЕНИЕ

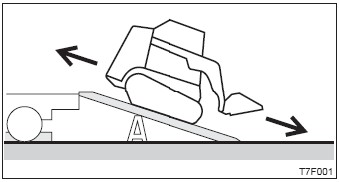

Машина может скатиться, опрокинуться и упасть при ее погрузке или выгрузке. Предпримите следующие меры предосторожности:

Выберите твердую горизонтальную поверхность и соблюдайте дистанцию до обочин дороги. Используйте погрузочные трамплины достаточной прочности и размера. Установите склон погрузочных трамплинов в пределах 15 градусов. Не допускайте на дне трала и погрузочных трамплинов масла, глины, льда, снега и других материалов, могущих привести к соскальзыванию. Очистите гусеницы. Никогда не меняйте направление на трамплине.

При погрузке или выгрузке машины обязательно используйте трамплины и нижеописанную процедуру.

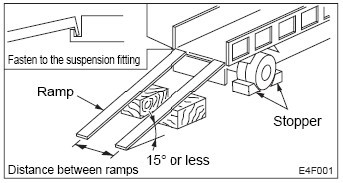

Включите парковочный тормоз трала и поместите стопоры под его колеса. Как следует зафиксируйте трамплины на дне трала с тем, чтобы они не могли отсоединиться. Обеспечьте трамплинам угол подъема от земли в не более чем 15 градусов. Двигайтесь на машине вверх или вниз по трамплинам концом ковша вперед. Удостоверьтесь в соответствии центральной оси дна трала центральной оси машины и центральной оси трамплинов центральной оси гусениц. Исключите удар ковшом по трамплинам. Снизьте скорость двигателя.

ПЕРЕВОЗКА

Погрузка и выгрузка

Определите направление трамплинов, затем медленно проедьте вверх и вниз по ним на первой (низкой) скорости, следуя сигналам сигнальщика с флагами. Погрузите машину соответствующим образом в предписанном положении на дне грузовика.

См. стр. Х «Положение при перевозке».

ПЕРЕВОЗКА

Подъем машины (TL140)

ПРЕДУПРЕЖДЕНИЕ

Знайте и используйте правильные сигналы для крана. Проверяйте подъемное оборудование каждый день на предмет поврежденных или отсутствующих частей. При подъеме используйте проволочный канат достаточной для веса машины прочности. Не производите подъем в отличном от нижеописанного положении. Это опасно, и может привести к тому, что машина потеряет равновесие. Не поднимайте машину с оператором внутри. Производите подъем медленно, чтобы машина не опрокинулась. Во время подъема, исключите присутствие каких-либо людей на площадке. Не переносите машину над головой людей.

ВАЖНО: Способ подъема применим к машинам со стандартными спецификациями.

Центр тяжести различается в соответствии с навесным и дополнительным оборудованием.

Проконсультируйтесь с филиалом продаж или сервиса Takeuchi.

Подъем.

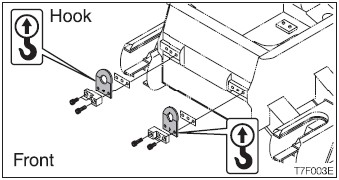

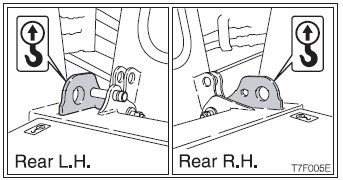

Опустите ковш к земле. Поднимите планку безопасности, чтобы замкнуть замок. Остановите двигатель, выньте ключ стартера и покиньте машину. Установите канат, как показано на схеме ниже.

Затяните так, чтобы канат и подъемное устройство не касались корпуса.

Медленно поднимите, так, чтобы машина только оторвалась от земли. Остановите подъем, чтобы машина уравновесилась, затем медленно поднимайте.

ПЕРЕВОЗКА

Подъем машины

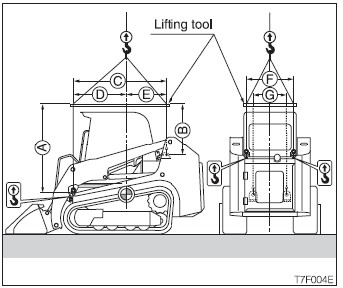

Положение при подъеме.

A	1660
B	940
C	1720
D	985
E	735
F	880
G	630

Единицы: мм

ПЕРЕВОЗКА                                 ПЕРЕВОЗКА

Подъем машины                Меры предосторожности при перевозке

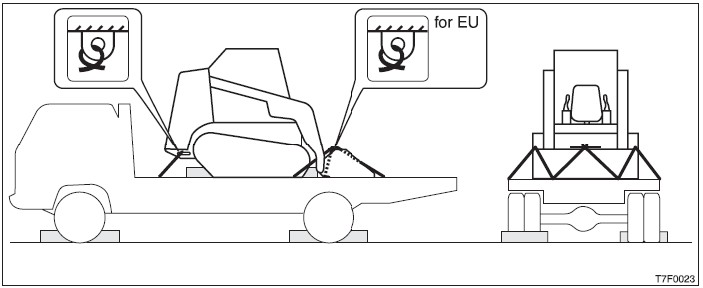

После погрузки машины в предписанное положение, зафиксируйте ее согласно схеме ниже.

Положение при перевозке.

Опустите ковш. Остановите двигатель и выньте ключ стартера. Надежно зафиксируйте планку безопасности в заблокированном положении. Установите стопоры спереди и сзади гусениц. Обвяжите цепью или проволочным канатом нижнюю раму и надежно затяните ее, чтобы предотвратить сдвиги в стороны. Зафиксируйте ковш цепью или проволочным канатом.

ПРЕДУПРЕЖДЕНИЕ

Знайте и следуйте правилам безопасности, законам о транспортных средствах и правилам движения при перевозке машины. При определении наилучшего пути следования учитывайте длину, ширину, высоту и вес грузовика с машиной на нем.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Основное                                                        148

Данные по обслуживанию                                151

Важные части                                                156

Таблица техобслуживания                                158

Обходная проверка                                        160

Ежедневная проверка (каждые 10 часов)                162

После первых 50 часов (только новые машины)        170

Каждые 50 часов                                                176

Каждые 100 часов                                                184

После первых 250 часов (только новые машины)        185

Каждые 250 часов                                                186

Каждые 500 часов                                                190

Каждые 1000 часов                                        193

Каждые 2000 часов                                        200

В случае необходимости                                        201

Долгосрочное хранение                                        210

ТЕХОБСЛУЖИВАНИЕ

Основное

Описание техобслуживания.

Для долгосрочного использования машины в хорошем состоянии проводите проверку и техобслуживание надлежащим и безопасным образом, согласно инструкциям этого руководства.

Проверка и техобслуживание разделены соответственно полному времени работы машины (проверка и техобслуживание должны проводиться каждые 10 часов (обходная и ежедневная проверка), каждые 50 часов, каждые 250 часов и т. д.). Для определения сроков проверки и техобслуживания используйте счетчик часов. Процедуры, для которых невозможно определить интервал проверки и техобслуживания, включены в раздел «В случае необходимости».
