Гусеничные погрузчики (стр. 26 )

Другие симптомы

Для симптомов, не включенных в нижеприведенную таблицу, или в случаях, когда проблема остается нерешенной после выполнения предписанных действий, проконсультируйтесь с филиалом продаж или сервиса Takeuchi.

Симптом	Главная причина	Действие
Левый и правый рабочие рычаги не плавно двигаются	Недостаточно смазки в рычагах	Добавьте смазку, см. соответствующий раздел
Педаль не плавно двигается	Недостаточно смазки в педали	Добавьте смазку, см. соответствующий раздел
Невозможна работа рукояти, ковша, дополнительной гидравлики, передвижение	Поднята планка  безопасности Сгорел предохранитель	Опустите планку безопасности, см. соответствующий раздел Замените предохранитель, см. соответствующий раздел
Черпательное или подъемное усилие недостаточно	Недостаточный уровень гидравлического масла Гидравлическое масло не нагрето Засорен воздухоочиститель Гидравлическое масло неподходящего типа	Заправьте до предписанного уровня, см. соответствующий раздел Выполните процедуру прогрева, см. соответствующий раздел Очистите воздухоочиститель, см. соответствующий раздел Смените гидравлическое масло, см. соответствующий раздел
Передвижение невозможно или неплавно	Застряли камни или посторонние предметы	Удалите посторонний предмет.
Машина не может ехать прямо	Застряли камни или посторонние предметы	Удалите посторонний предмет.
Не работают различные переключатели	Сгорел предохранитель Поднята планка  безопасности	Замените предохранитель, см. соответствующий раздел Опустите планку безопасности, см. соответствующий раздел
Невозможно изменить скорость передвижения	Сгорел предохранитель	Замените предохранитель, см. соответствующий раздел

УСТРАНЕНИЕ НЕПОЛАДОК

Другие симптомы

Симптом	Главная причина	Действие
Температура гидравлического масла слишком высока	Недостаточно гидравлического масла	Заправьте до предписанного уровня, см. соответствующий раздел
Двигатель стартера включается, однако двигатель не запускается	Недостаточно топлива Воздух в топливной системе Вода в топливной системе	Заправьте топливом, см. соответствующий раздел Спустите воздух, см. соответствующий раздел Слейте воду, см. соответствующий раздел
Гусеницы соскальзывают	Гусеницы слишком провисли.	Увеличьте натяжение, см. соответствующий раздел
Выхлоп двигателя белый или голубоватый	Излишек масла в двигателе Недостаточно топлива	Отрегулируйте до предписанного уровня, см. соответствующий раздел Замените топливо.
Выхлоп двигателя иногда черный	Засорен воздухоочиститель	Очистите воздухоочиститель, см. соответствующий раздел
Двигатель издает необычный шум (механический или другой шум)	Используется некачественное топливо Двигатель перегрет Поврежден глушитель	Замените топливо. Если перегревается двигатель, см. соответствующий раздел Замените глушитель. (Запросите филиал продаж или сервиса)

УСТРАНЕНИЕ НЕПОЛАДОК

Чтобы опустить рукояти

Если надо опустить рукояти к земле при выключенном двигателе, следуйте нижеследующим инструкциям.

Это действие опасно и требует опыта. Его должен проводить филиал продаж или сервиса Takeuchi.

Процедура.

ПРЕДУПРЕЖДЕНИЕ

Не приближайтесь к зоне, в которой будет опускаться рукоять. В вас может попасть грязь, падающая из ковша, или навесное оборудование, которое будет опускаться. Медленно поворачивайте установочный болт клапана ослабления порта6, чтобы медленно опускать рукояти. Не поворачивайте болт более, чем предписано.

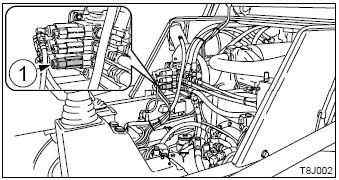

Поднимите навес.

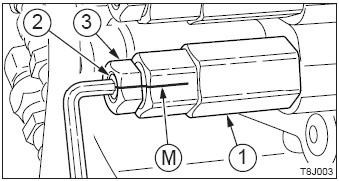

Поместите значок (М) на затычку клапана ослабления порта (1) и установочного болта (2). Ухватите установочный болт (2) шестигранным ключом так, чтобы болт не проворачивался вместе с блокирующей гайкой; ослабьте блокирующую гайку (3).

УСТРАНЕНИЕ НЕПОЛАДОК

Чтобы опустить рукояти

Медленно поверните установочный болт (2) на полтора оборота, чтобы опустить рукоять. Проверьте безопасность и устойчивость машины. Поверните установочный болт (2) до его начального положения. Установочный болт (2) нужно захватить шестигранным ключом так, чтобы он не проворачивался вместе с блокирующей гайкой (3), затем затянуть гайку (3).

Крутящий момент затяжки: 31.4 2.9 Н-м.

Опустите навес.

УСТРАНЕНИЕ НЕПОЛАДОК

Буксировка

ПРЕДУПРЕЖДЕНИЕ

При буксировке неправильный выбор проволочного каната, несоответствующая проверка или буксировка неправильным методом могут привести к несчастным случаям – тяжелой травме или смерти.

Проволочный канат может быть чрезвычайно опасен при разрыве или отцеплении. Используйте канат, достаточный для необходимой силы буксировки. Не используйте запутанный, перекрученный или поврежденный каким-либо другим образом канат. Не прилагайте к канату внезапное мощное усилие. Используйте безопасные перчатки, обращаясь с проволочным канатом. Убедитесь в том, что и в буксируемой, и в буксирующей машинах присутствует оператор. Никогда не проводите буксировку на склонах. Не подпускайте никого к канату во время буксировки.

Буксировка машины.

Если машина застряла в иле и не может двигаться самостоятельно, используйте нижеописанную процедуру для буксировки машины или других тяжелых предметов.

ВАЖНО: Обязательно следуйте всем инструкциям при буксировке. Если вы не соблюдете даже один пункт, это может повредить крюки (1).

Максимальное тяговое усилие: 35000 Н.

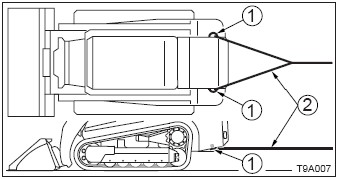

Прикрепите проволочные канаты (2) к крюкам (1), как показано на рисунке. Придайте канату горизонтальное положение и выровняйте по раме передвижения. Приведите машину в движение, чтобы натянуть канат. Медленно буксируйте машину.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Главные характеристики                        229

Размеры машины                                233

Рабочий диапазон                                235

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Главные характеристики

Тип	Навес
Масса
Масса машины, кг. (без оператора)	Резиновые гусеницы	3325
Производительность
Емкость ковша, куб. м. (стандартный ковш)	С горкой	0,351
Ровно	0,260
Транспортная скорость	Резиновые гусеницы	1я	7,1
2я	10,1
Способность преодолевать подъем (градусы)	35
Давление на поверхность, кПа (пси)	Резиновые гусеницы	33,3
Уровень шума, Для ЕС  дБ (А)	Уровень силы звука	LWA 102*
Уровень давления звука	LpA 91
Двигатель
Производитель и модель	Yanmar 4TNV98-YTBL
Мощность, кВт/ мин-1 (л. с./об./мин.)	49,2/ 2450 (66,9 / 2450)
Объем, мл	3319
Стартер, В – кВт	12-3,0
Генератор переменного тока, В – кВт	12-0,48
Батарея, В - А·ч	12 – 80

*: серийный номер 21306717~
