Гусеничные погрузчики (стр. 13 )

Работа машины

Работа левым рычагом управления.

ПРЕДУПРЕЖДЕНИЕ

Никогда не позволяйте никому входить в радиус поворота машины и находиться на ее пути. Оповещайте звуковым сигналом о своих намерениях. Передвижение и повороты должны осуществляться с полностью сложенным цилиндром ковша и ковшом на высоте примерно 30 см от земли. Избегайте внезапных остановок, стартов и поворотов. Не поднимайте планку безопасности при передвижении. Это опасно, так как активирует парковочный тормоз двигателя поворота и приведет к резкому торможению. Не отключайте переключатель стартера при передвижении. Это опасно и приведет к резкому торможению. Перед движением назад осмотрите зону позади машины. В противном случае вы можете наехать на рабочего или препятствие. Если это невозможно при передвижении и работе с оборудованием, делайте это осторожно. По мере возможности, избегайте переезда через препятствия. Если вам приходится это делать, держите ковш близко к земле и передвигайтесь медленно. Никогда не переезжайте препятствия, могущие сильно накренить машину (15 и более градусов). При передвижении по грубой поверхности или с нагрузкой, опустите груз и передвигайтесь медленно. Удалите все препятствия с пути машины.

Используйте левый рычаг управления, чтобы управлять гусеницами.

Возвращайте левый рычаг в нейтральное положение, чтобы остановить гусеницы.

Увеличение скорости двигателя.

РАБОТА

Работа машины

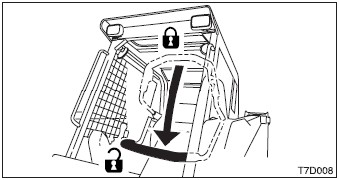

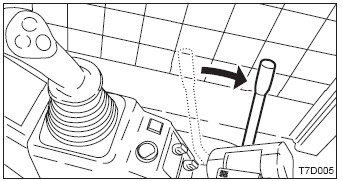

Придайте планке безопасности высвобожденное положение.

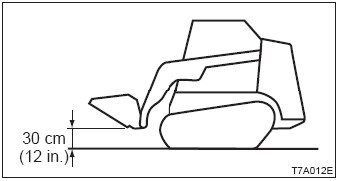

Полностью сложите ковш и поднимите его на 30 см от земли.

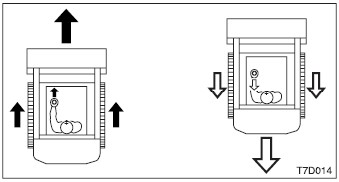

Передвижение вперед и назад.

Чтобы двинуться вперед:

Наклоните левый рычаг вперед.

Чтобы двинуться назад:

Потяните левый рычаг назад.

РАБОТА

Работа машины

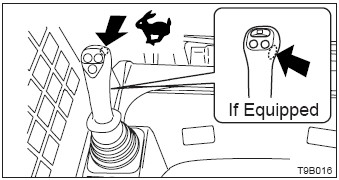

Передвижение на 2й (высокой) скорости.

Нажмите переключатель скорости передвижения на левом рычаге, чтобы перейти на 2ю скорость, и нажмите еще раз, чтобы вернуться на 1ю (низкую).

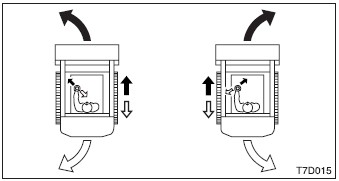

Поворот.

Поворот влево:

Чтобы повернуть влево вперед:

Наклоните левый рычаг вперед-влево.

Чтобы повернуть влево назад:

Наклоните левый рычаг назад-вправо.

Чтобы повернуть вправо, действуйте левым рычагом в противоположном направлении.

РАБОТА

Работа машины

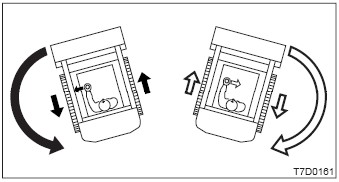

Поворот на месте.

Чтобы повернуться влево:

Наклоните левый рычаг влево.

Чтобы повернуться вправо:

Наклоните левый рычаг вправо.

Остановка передвижения.

ПРЕДУПРЕЖДЕНИЕ

Припаркуйте машину на твердой и ровной поверхности и примените парковочное устройство. Если вам приходится парковаться на склоне, надежно зафиксируйте машину, чтобы предотвратить ее движение. Если случайно дотронуться до каких-либо рычагов при опущенном рычаге замка безопасности, машина резко придет в движение, что в итоге может привести к тяжелой травме или смерти.

ВНИМАНИЕ

Никогда резко не останавливайте машину, кроме чрезвычайных ситуаций. Останавливайтесь как можно аккуратнее.

Медленно приведите левый рычаг управления в нейтральное положение. Машина остановится. Если вернуть левый рычаг в нейтральное положение, гидростатическая система управления произведет торможение автоматически. Полное торможение достигается поднятием планки безопасности.

РАБОТА

Работа машины

Работа правым рычагом управления.

ПРЕДУПРЕЖДЕНИЕ

Будьте внимательны, проверьте перед началом работы, с какой системой расположения рычажного управления вы работаете. Обязательно опустите ковш к земле перед тем, как поместить рукояти в положение «на весу» (FLOAT). FLOAT рукоятей, когда они подняты, вызовет падение ковша и чрезвычайно опасно. Не двигайтесь на погрузчике вперед с рукоятями в положении FLOAT. При комбинированном действии с опусканием ковша и рукояти, продолжительное действие после того, как ковш достигнет предела разложения (цилиндра), приведет к подъему рукоятей или остановке без дальнейшего движения вниз. Будьте внимательны к любому неожиданному движению рукояти.

Используйте правый рычаг управления, чтобы задействовать рукояти и ковш.

Верните правый рычаг в нейтральное положение, чтобы остановить рукоять и ковш.

Придайте планке безопасности высвобожденное положение.

РАБОТА

Работа машины

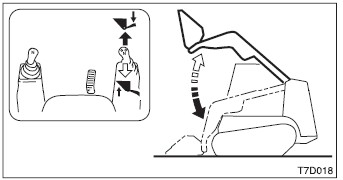

Работа с подъемными рукоятями.

Чтобы опустить рукояти:

Наклоните правый рычаг вперед.

Чтобы поднять рукояти:

Потяните правый рычаг назад.

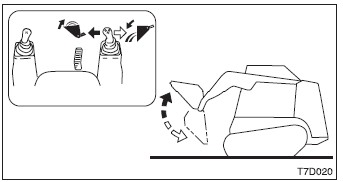

Работа ковшом.

Чтобы сложить:

Наклоните правый рычаг влево.

Чтобы поднять рукояти:

Наклоните правый рычаг вправо.

РАБОТА

Работа машины

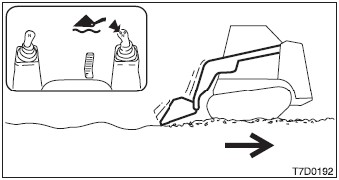

Работа с рукоятями в положении FLOAT.

Чтобы придать положение FLOAT:

Нажмите переключатель FLOAT на правом рычаге.

Работа с дополнительной гидравликой.

Используйте это для работы с гидромолотом, угловым ковшом или другим оборудованием.

Разрешены два способа работы: работа с переключателями дополнительной гидравлики и работа с дополнительной педалью.

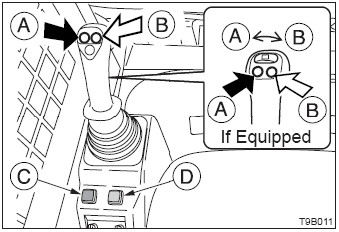

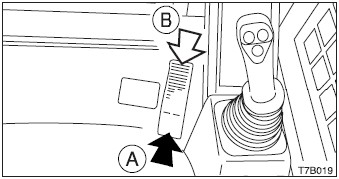

Работа с переключателями дополнительной гидравлики/дополнительной педалью.

РАБОТА

Работа машины

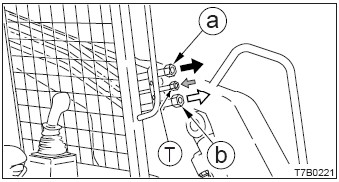

Чтобы доставить гидравлическое масло в порт (а):

Нажмите (А).

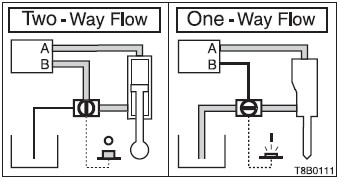

Когда используете гидромолот или другое оборудование с однонаправленным потоком.

Чтобы доставить гидравлическое масло в порт (b):

Нажмите (B).

Когда используете гидромолот или другое оборудование с однонаправленным потоком.

РАБОТА

Работа машины

Меняйте направление потока гидравлическое масла переключением переключателя селектора потока (С) в положение ON, чтобы вернуть масло в пути порта (b) прямо в гидравлический танк.

См. стр. Х «Переключатель селектора потока».

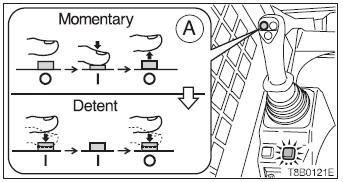

При использовании переключателя вида стопора (detent mode) (D).

ВАЖНО:  Работа в течение долгого времени с нажатым переключателем вида стопора поднимет температуру гидравлическое масла и укоротит срок службы гидравлических компонентов.

Нажатие на переключатель вида стопора (D) зажжет оранжевую лампу; переключатель дополнительной гидравлики (А) поменяется на вид стопора (detent mode).

Вид стопора.

Одно нажатие на переключатель дополнительной гидравлики (А) приводит его в положение ON; вторичное нажатие – в положение OFF. Не нужно продолжать нажимать на него.

См стр. Х «Переключатель вида стопора».

Работа с гидравликой быстрого потока.

См. стр. Х «Система гидравлики быстрого потока».

РАБОТА

Инструкции по работе

Запрещенные действия.

ПРЕДУПРЕЖДЕНИЕ

Не работайте на скальной породе (твердой или мягкой). Не поворачивайте кабину (стрелу) при передвижении. Если вам необходимо манипулировать ковшом при передвижении, делайте это на такой низкой скорости, чтобы это позволило полностью контролировать машину в любое время.

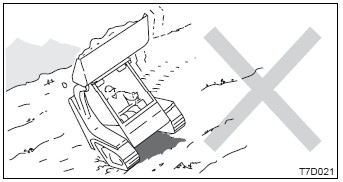

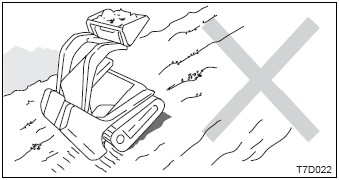

Работать на склонах нельзя, так как машина может потерять равновесие при работе с оборудованием, и может опрокинуться.
