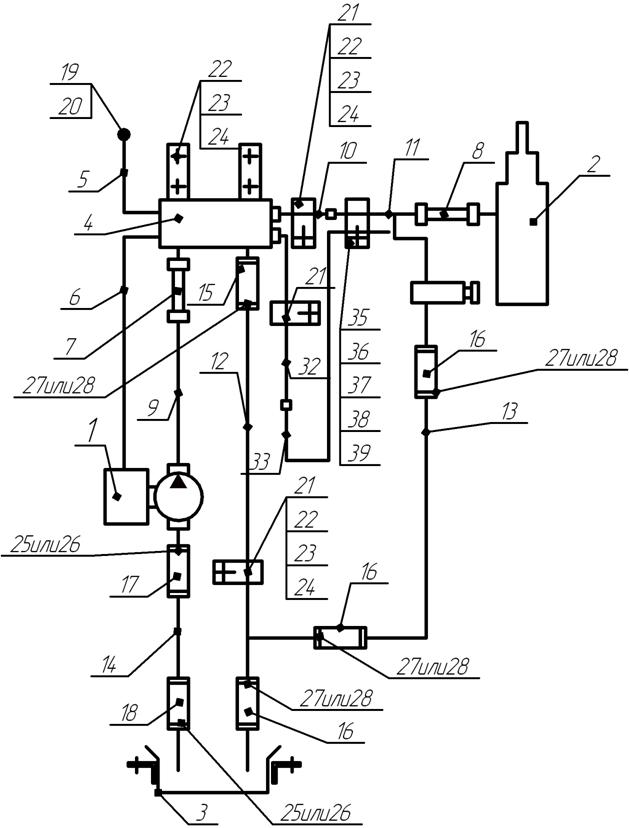

03 СПГ Опрокидывающее устройство

Tipper

Поз

Обозначение

Кол-во

Наименование

Designation

Pos.

Description

Oty

1

1-20

1

Установка коробки отбора мощности с насосом

Installation of power takeoff box with pump

2

01

1

Установка гидроцилиндра

Hydraulic cylinder installation

3

01

1

Установка бака масляного

Oil tank installation

4

20

1

Блок управления

Control unit

5

15

1

Трубка подвода воздуха

Air intake pipe

6

20

1

Трубка подвода воздуха

Air intake pipe

7

0-01

1

Рукав высокого давления

High pressure hose

8

90

2

Рукав высокого давления

High pressure hose

9

35

1

Труба высокого давления

High pressure pipe

10

70

1

Труба высокого давления

High pressure pipe

11

75

1

Труба высокого давления

High pressure pipe

12

52

1

Труба низкого давления

Low pressure pipe

13

55

1

Труба низкого давления

Low pressure pipe

14

30

1

Труба низкого давления

Low pressure pipe

15

6

1

Рукав (L=120мм)

Hose (L=120мм)

16

7

3

Рукав (L=210мм)

Hose (L=210мм)

17

8-20

1

Рукав (L=120мм)

Hose (L=120мм)

18

1

1

Рукав (L=260мм)

Hose (L=260мм)

19

2

1

Тройник ввертной

Screwing T-joint

20

864892

1

Тройник ввертной

Screwing T-joint

21

18.8609228

3

Скоба

Clamp

22

1/59707/21

7

Болт М10х1,25-6gх25

Bolt М10х1,25-6gх25

23

1/21647/11

7

Гайка М10х1,25-6Н

Nut М10х1,25-6Н

24

1/05168/73

7

Шайба пружинная 10

Spring washer 10

25

СБИТ 305419.004-20

4

Хомут стяжной (35-50)х13

СБИТ 305419.003ТУ

Допускается замена на поз.26

Tension shackle (35-50)х13

СБИТ 305419.003ТУ

Replacement is supposed on pos. 26

26

TORRO 32-50/12-C7W1

4

Хомут с червячной резьбой DIN 3017 взамен поз 25

Worm thread clip DIN 3017

Instead of pos. 25

27

СБИТ 305419.003-21

8

Хомут стяжной (20-35)х9 СБИТ 305419.003ТУ допускается замена на поз 28

Tension shackle(20-35)х9 СБИТ 305419.003ТУ Replacement is supposed on pos. 28

28

TORRO 25-40/12-C7W1

8

Хомут с червячной резьбой DIN 3017 взамен поз 27

Worm thread clip DIN 3017

Instead of pos. 27

1-2

НЕ нашли? Не то? Что вы ищете?

2-2

03-10 СПГ Опрокидывающее устройство

Tipper

Поз

Обозначение

Кол-во

Наименование

Designation

Pos.

Description

Oty

1

1-20

1

Установка коробки отбора мощности с насосом

Installation of power takeoff box with pump

2

01

1

Установка гидроцилиндра

Hydraulic cylinder installation

3

01

1

Установка бака масляного

Oil tank installation

4

0-06

1

Блок управления

Control unit

5

15

1

Трубка подвода воздуха

Air intake pipe

6

20

1

Трубка подвода воздуха

Air intake pipe

7

0-01

1

Рукав высокого давления

High pressure hose

8

90

2

Рукав высокого давления

High pressure hose

9

35

1

Труба высокого давления

High pressure pipe

10

78

1

Труба высокого давления

High pressure pipe

11

75

1

Труба высокого давления

High pressure pipe

12

52

1

Труба низкого давления

Low pressure pipe

13

55

1

Труба низкого давления

Low pressure pipe

14

30

1

Труба низкого давления

Low pressure pipe

15

6

1

Рукав (L=120мм)

Hose (L=120мм)

16

7

3

Рукав (L=210мм)

Hose (L=210мм)

17

8-20

1

Рукав (L=120мм)

Hose (L=120мм)

18

1

1

Рукав (L=260мм)

Hose (L=260мм)

19

2

1

Тройник ввертной

Screwing T-joint

20

864892

1

Тройник ввертной

Screwing T-joint

21

18.8609228

3

Скоба

Clamp

22

1/59707/21

7

Болт М10х1,25-6gх25

Bolt М10х1,25-6gх25

23

1/21647/11

7

Гайка М10х1,25-6Н

Nut М10х1,25-6Н

24

1/05168/73

7

Шайба пружинная 10

Spring washer 10

25

СБИТ 305419.004-20

4

Хомут стяжной (35-50)х13

СБИТ 305419.003ТУ

Допускается замена на поз.26

Tension shackle (35-50)х13

СБИТ 305419.003ТУ

Replacement is supposed on pos. 26

26

TORRO 32-50/12-C7W1

4

Хомут с червячной резьбой DIN 3017 взамен поз 25

Worm thread clip DIN 3017

Instead of pos. 25

27

СБИТ 305419.003-21

8

Хомут стяжной (20-35)х9 СБИТ 305419.003ТУ допускается замена на поз 28

Tension shackle(20-35)х9 СБИТ 305419.003ТУ Replacement is supposed on pos. 28

28

TORRO 25-40/12-C7W1

8

Хомут с червячной резьбой DIN 3017 взамен поз 27

Worm thread clip DIN 3017

Instead of pos. 27

30

УЗ.12-1

1

Корпус запорного устройства левый

Locking device housing l. h.

31

18.8609260

1

Заглушка

Plug

32

80

1

Труба высокого давления

High pressure pipe

33

82

1

Труба высокого давления

High pressure pipe

34

84

1

Труба высокого давления

High pressure pipe

35

1

1

Скоба

Clamp

36

1/60434/21

1

Болт М8-6gх25

Bolt М8-6gх25

37

1/61008/11

1

Гайка М8-6Н

Nut М8-6Н

1-2
