2-2

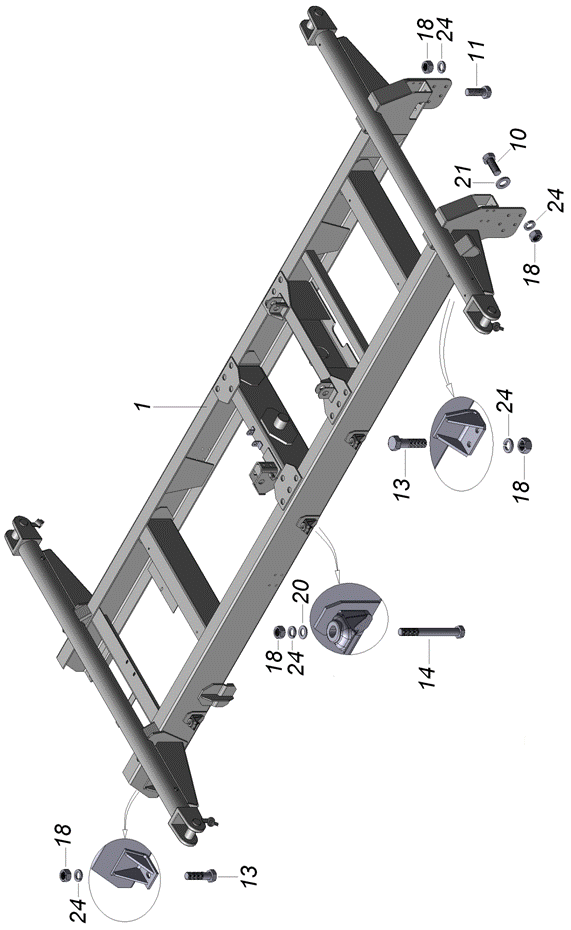

12 Установка надрамника
Overframe installation
Поз | Обозначение | Кол-во | Наименование | Designation |
Pos. | Description | Oty | ||
1 | 10 | 1 | Надрамник | Overframe |
10 | 1/13905/21 | 10 | Болт ТЕМ 16х1,5-6gx40 | Bolt ТЕМ 16х1,5-6gx40 |
11 | 1/13915/21 | 4 | Болт ТЕМ 16х1,5-6gx45 | Bolt ТЕМ 16х1,5-6gx45 |
13 | 1/59811/21 | 6 | Болт ТЕМ 16х1,5-6gx60 | Bolt ТЕМ 16х1,5-6gx60 |
14 | 1/59823/21 | 6 | Болт ТЕМ 16х1,5-6gx150 | Bolt ТЕМ 16х1,5-6gx150 |
18 | 1/21641/11 | 26 | Гайка ЕМ 16х1,5-6Н | Nut ЕМ 16х1,5-6Н |
20 | 1/05202/01 | 6 | Шайба плоская 16х28 | Flat washer 16х28 |
21 | 1/05203/01 | 10 | Шайба плоская 18х32 | Flat washer 18х32 |
24 | 1/05172/70 | 26 | Шайба пружинная 16 | Spring washer 16 |
1-2
2-2
10 Надрамник
Overframe
Поз. | Обозначение | Кол-во | Наименование | Designation |
Pos. | Description | Oty | ||
43 | 07 | 2 | Упор пружины | Spring stop |
44 | Пр.01.00.003 | 2 | Пружина | Spring |
53 | 43 | 4 | Упор пружины | Spring stop |
54 | 44 | 4 | Сегмент | Segment |
55 | 2 | Пружина | Spring | |
68 | - | 2 | Шарик 12,7 ГОСТ 3722-81 | Ball 12,7 ГОСТ 3722-81 |
69 | 864300-П | 6 | Пробка транспортная | Plug |
Позиции привариваемых сборочных единиц и деталей не указаны.
Positions of welded assembly units and parts are not specified.
1-2
2-2
01 Установка гидроцилиндра
Hydraulic cylinder installation
Поз. | Обозначение | Кол-во | Наименование | Designation |
Pos. | Description | Oty | ||
1 | 10 | 1 | Гидроцилиндр | Hydraulic cylinder |
2 | 0-10 | 1 | Клапан ограничительный | Limiting valve |
3 | 05 | 1 | Рычаг в сборе | Lever in assu |
4 | 80 | 1 | Рамка гидроцилиндра | Hydraulic cylinder frame |
5 | 16 | 1 | Пластина | Plate |
6 | 36 | 4 | Планка (по 45142-Н,036ПИ) | Strip |
7 | 37 | 4 | Шайба упорная | Thrust washer |
8 | 3 | 1 | Штуцер | Union |
9 | 8 | 1 | Штуцер | Union |
11 | 17 | 1 | Ось | Axle |
12 | 15 | 3 | Болт | Bolt |
16 | 1/55403/21 | 8 | Болт М12х1,25-6gх25 | Bolt М12х1,25-6gх25 |
17 | 1/60442/21 | 2 | Болт М8-6gх50 | Bolt М8-6gх50 |
18 | 1/60434/21 | 2 | Болт М8-6gх20 | Bolt М8-6gх20 |
19 | 1/61008/11 | 2 | Гайка М8-6Н | Nut М8-6Н |
20 | 1/61015/11 | 3 | Гайка М12х1,25-6Н | Nut М12х1,25-6Н |
21 | 1/05166/73 | 4 | Шайба пружинная 8 | Spring washer 8 |
22 | 1/05170/73 | 8 | Шайба пружинная 12 | Spring washer 12 |
23 | 1/05200/01 | 2 | Шайба плоская 12х22 | Flat washer 12х22 |
24 | 1/07964/01 | 2 | Шплинт разводной 3х20 | Cotter pin 3х20 |
1-2
|
