Автомобиль-самосвал КАМАЗ-45142 (стр. 14 )

2-2

01 Установка масляного бака

Oil tank installation

Поз.	Обозначение	Кол-во	Наименование	Designation
Pos.	Description	Oty
1	0-02	1	Бак масляный	Oil tank
2	7	1	Прокладка	Gasket
3	8	2	Прокладка (см.7)	Gasket (see7)
4	1/13069/21	3	Болт М10х1,25-6gх30	Bolt М10х1,25-6gх30
5	1/21647/11	3	Гайка М10х1,25-6Н	Nut М10х1,25-6Н
6	1/05168/77	3	Шайба пружинная 10	Spring washer 10

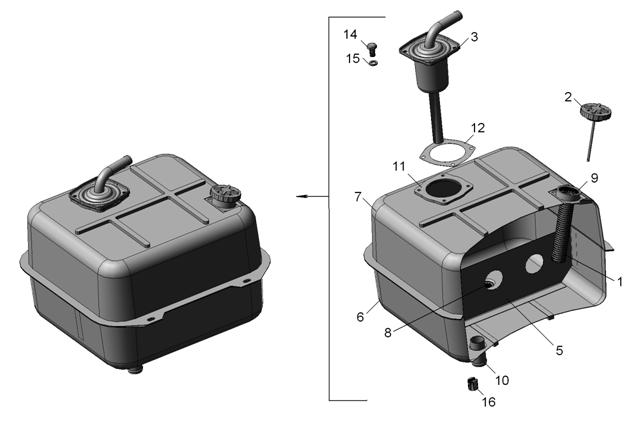

0-02 Бак масляный Oil tank

Поз.	Обозначение	Кол-во	Наименование	Designation
Pos.	Description	Oty
1	5*	1	Фильтр заливной горловины	Filler filter
2	0	1	Сапун	Breather
3	0	1	Фильтр маслобака	Oil tank filter
5	5-10*	1	Перегородка	Partition
6	3-20*	1	Половина бака нижняя	Half tank, lower
7	4-10*	1	Половина бака верхняя	Half tank, upper
8	5*	1	Бонка	Plug
9	*	1	Бонка сапуна	Brefther plug
10	9-10*	1	Патрубок	Branch pipe
11	*	1	Фланец фильтра	Filter flange
12	-10	1	Прокладка	Gasket
14	1/60431/21	4	Болт М8-6gх14	Bolt M8-6gx14
15	1/05166/71	4	Шайба пружинная 8	Spring washer 8
16	6	1	Пробка магнитная в сборе	Magnetic plug as an assembly

* Детали приварены Parts are welded

35 Труба высокого давления

High pressure pipe

Поз.	Обозначение	Кол-во	Наименование	Designation
Pos.	Description	Oty
1	-10	1	Гайка накидная	Coupling nut
2	6	1	Штифт	Pin
3	36	1	Труба высокого давления	High pressure pipe
4	18.8609137*	1	Наконечник	Tip
5	0*	1	Угольник шаровой	Ball angle piece

* детали приварены parts are welded

Угольник поворотный

Rotary angle piece

Поз.	Обозначение	Кол-во	Наименование	Designation
Pos.	Description	Oty
1	-10	1	Гайка накидная	Coupling nut
2	6	1	Штифт	Pin
3	4-06*	1	Наконечник	Tip
4	0	1	Угольник шаровой	Ball angle piece

* деталь приварена
