Поз. | Обозначение | Кол-во | Наименование | Designation |
Pos. | Description | Oty | ||

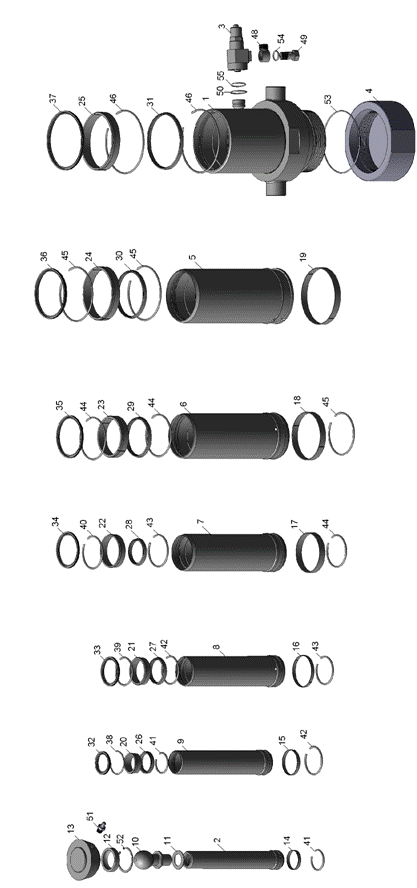

44 | 15. | 3 | Кольцо упорное (см.12.) | Thrust ring(see 12.) |
45 | 16. | 3 | Кольцо упорное (см.12.) | Thrust ring(see 12.) |
46 | 17. | 2 | Кольцо упорное (см.12.) | Thrust ring(see 12.) |
48 | Э16 | 1 | Штуцер угловой | Angle union |
49 | Э18.8618018 | 1 | Болт приводной | Bolt |
50 | ОГК 67-02.002 | 1 | Штифт | Pin |
51 | - | 1 | Масленка прямая 1.3 Ц6Хр ГОСТ | Straight lubricator 1.3 Ц6Хр ГОСТ |
52 | - | 1 | Кольцо В75 ГОСТ | Ring В75 ГОСТ |
53 | - | 1 | Кольцо 2-3 ГОСТ 9833-73 | Ring 2-3 ГОСТ 9833-73 |
54 | - | 2 | Кольцо 2-2 | Ring 2-2 |
55 | - | 1 | Кольцо 2-2 | Ring 2-2 |
2-3
3-3

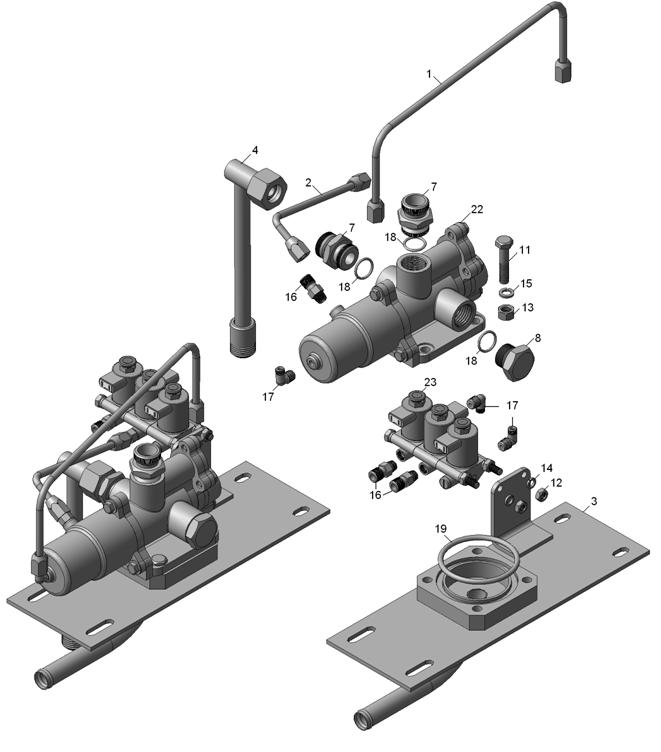

20 Блок управления
Control unit
Поз. | Обозначение | Кол-во | Наименование | Designation |
Pos. | Description | Oty | ||
1 | 30-10 | 1 | Трубка подвода воздуха | Air intake pipe |
2 | БЭК 37.020 | 1 | Трубка подвода воздуха | Air intake pipe |
3 | 20 | 1 | Кронштейн | Bracket |
4 | 10 | 1 | Труба высокого давления | High pressure pipe |
7 | 01 | 2 | Штуцер | Union |
8 | 02 | 1 | Пробка | Plug |
11 | 1/13438/21 | 4 | Болт М10х1,25-6gх50 | Bolt М10х1,25-6gх50 |
12 | 1/61008/11 | 2 | Гайка М8-6Н | Nut М8-6Н |
13 | 1/17017/11 | 4 | Гайка М10х1,25-6Н | Nut М10х1,25-6Н |
14 | 1/05166/73 | 2 | Шайба пружинная 8 | Spring washer 8 |
15 | 1/05168/73 | 4 | Шайба пружинная 10 | Spring washer 10 |
16 | 853973 | 3 | Штуцер ввертной | Screwing union |
17 | 864822 | 3 | Угольник ввертной | Screwing angle piece |
18 | - | 3 | Кольцо 2-2 ГОСТ 9833-73 | Ring 2-2 ГОСТ 9833-73 |
19 | - | 1 | Кольцо 2-3 ГОСТ 9833-73 | Ring 2-3 ГОСТ 9833-73 |
22 | 0-10 | 1 | Гидрораспределитель | Hydraulic control valve |
23 | БЭК 37.000-02 | 1 | Блок электромагнитных клапанов | Electromagnetic valve unit |
1-2
2-2
Блок управления
Control unit
Поз. | Обозначение | Кол-во | Наименование | Designation |
Pos. | Description | Oty | ||
1 | 30-10 | 1 | Трубка подвода воздуха | Air intake pipe |
2 | БЭК 37.020 | 1 | Трубка подвода воздуха | Air intake pipe |
3 | 40-10 | 1 | Трубка подвода воздуха | Air intake pipe |
4 | 45 | 1 | Трубка подвода воздуха | Air intake pipe |
5 | 5-06 | 1 | Кронштейн | Bracket |
6 | 7-06 | 1 | Угольник поворотный | Rotary angle piece |
9 | 01 | 2 | Штуцер | Union |
10 | 02 | 1 | Пробка | Plug |
12 | 1/60442/21 | 2 | Болт М8-6gх50 | Bolt М8-6gх50 |
13 | 1/13438/21 | 4 | Болт М10х1,25-6gх50 | Bolt М10х1,25-6gх50 |
14 | 1/61008/11 | 4 | Гайка М8-6Н | Nut М8-6Н |
15 | 1/17017/11 | 4 | Гайка М10х1,25-6Н | Nut М10х1,25-6Н |
16 | 1/05166/73 | 4 | Шайба пружинная 8 | Spring washer 8 |
17 | 1/05168/73 | 4 | Шайба пружинная 10 | Spring washer 10 |
18 | 853973 | 2 | Штуцер ввертной | Screwing union |
19 | 864822 | 6 | Угольник ввертной | Screwing angle piece |
20 | - | 1 | Тройник 8 ОСТ 37.001.306-85 | T-joint 8 ОСТ 37.001.306-85 |
21 | - | 4 | Кольцо 2-2 ГОСТ 9833-73 | Ring 2-2 ГОСТ 9833-73 |
22 | - | 1 | Кольцо 2-3 ГОСТ 9833-73 | Ring 2-3 ГОСТ 9833-73 |
25 | 0 | 1 | Блок гидрораспределителей | Hydraulic control valve unit |
26 | БЭК 37.000-02 | 1 | Блок электромагнитных клапанов | Electromagnetic valve unit |
27 | КЭМ 10 | 1 | Клапан электромагнитный | Electromagnetic valve |
1-2
|
