Автомобиль-самосвал КАМАЗ-45142 (стр. 1 )

ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО «НЕФАЗ»

OPEN JOINT STOCK COMPANY «NEFAZ»

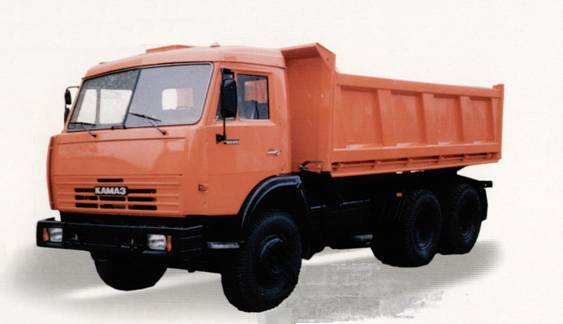

АВТОМОБИЛЬ-САМОСВАЛ КАМАЗ-45142

VEHICLE – DUMP TRUCK KAMAZ-45142

КАМАЗ 45

КАМАЗ011-13

КАМАЗ010-15

Каталог деталей и сборочных единиц

Catalog of parts and assembly units

01 КДС

Нефтекамск, 2009

Neftekamsk, 2009

Ответственный редактор – главный конструктор Открытого Акционерного Общества

“НефАЗ” Е. А Миронов.

Под общей редакцией А. Л Гильбурд

Составили: ,

Managing editor – chief designer of Open Joint Stock Company «NEFAZ» E. A.Mironov

Under the common edition of: A. L.Gilburd

Composed by: A. M.Zakirova, G. S.Ganieva

13.03.2009
Содержание

Правила пользования каталогом. 5

Catalogue usage rules. 5

Общие сведения. 6

General information. 6

Характеристики. 6

Characteristics. 6

Общие виды. 8

General views. 8

УКАЗАТЕЛЬ СБОРОЧНЫХ ЕДИНИЦ.. 10

THE INDEX OF ASSEMBLY UNITS. 10

Группа 00 - Автомобиль-самосвал. 10

Group 00 - Dump truck. 10

Группа 37 - Электрооборудование. 10

Group 37 - Electric equipment 10

Группа 39 - Инструмент и принадлежности. 11

Group 39 – Accessories. 11

Группа 42 – Коробка отбора мощности. 11

Group 42 – Power takeoff box. 11

Группа 82 - Световозвращатели. 11

Group 82 - Cube-corner reflectors. 11

Группа 84 - Брызговики. 12

Group 84 - Mudguards. 12

Группа 85 - Платформа. 12

Group 85 - Platform.. 12

Группа 86 - Самосвальная установка. 13

Group 86 - Dumping installation. 13

Сборочные единицы и детали. 15

Parts and assembly units. 15

Dump truck (Euro - 1) 16

10-15 Автомобиль-самосвал (евро-2) 16

Dump truck (Euro - 2) 16

11-13 Автомобиль-самосвал (тягач) 17

Dump truck (truck tractor) 17

Rear lights installation. 18

73 Пучок проводов габаритных фонарей. 19

Wire bunch of marker lamps. 19

00 ЭЗ Схема электрооборудования платформы автосамосвала. 21

Electric equipment diagram of dump truck platform.. 21

01 Установка габаритных фонарей. 22

Marker lamps installation. 22

05 Установка заводской таблички. 23

Factory plate installation. 23

02 Установка противооткатных упоров. 24

Anti-recoil stops installation. 24

0 Держатель. 25

Holder 25

1-20 Установка коробки отбора мощности с насосом. 26

Installation of power take-off clutch with pump. 26

5-20 Коробка отбора мощности с насосом. 27

0-20 Коробка отбора мощности. 28

Power takeoff box. 28

НШ32А-3-Л Насос шестеренный. 30

Gear pump. 30

03 Установка задних световозращателей. 32

Installation of cube-corner reflectors. 32

04 Установка брызговиков. 33

Mudguard installation. 33

68 Брызговик заднего крыла правый. 34

Rear wing mudguard r. h. 34

69 Брызговик заднего крыла левый. 35

Rear wing mudguard l. h. 35

30 Установка уплотнителя брызговика. 36

Mudguard seal installation. 36

08 Установка платформы. 37

Platform installation. 37

20 Платформа Platform.. 38

50 Установка упора. 39

Stop installation. 39

60 Установка тросов. 40

Rope installation. 40

Side locks installation. 41

40 Установка запоров заднего борта. 42

Back side locks installation. 42

60 Муфта в сборе. 43

Coupling in assu. 43

0 Муфта в сборе. 44

Coupling in assu. 44

20 Трос Rope. 45

01 Самосвальная установка. 46

02 Самосвальная установка. 46

Dumping installation. 46

03 СПГ Опрокидывающее устройство. 47

Tipper 47

03-10 СПГ Опрокидывающее устройство. 49

Tipper 49

12 Установка надрамника. 51

Overframe installation. 51

10 Надрамник. 53

Overframe. 53

01 Установка гидроцилиндра. 55

Hydraulic cylinder installation. 55

10 Гидроцилиндр Hydraulic cylinder 57

20 Блок управления. 60

Control unit 60

Блок управления. 62

Control unit 62

01 Установка масляного бака. 64

Oil tank installation. 64

0-02 Бак масляный Oil tank. 65

High pressure pipe. 66

Угольник поворотный. 67

Rotary angle piece. 67

70 Труба высокого давления. 68

High pressure pipe. 68

78 Труба высокого давления. 69

High pressure pipe. 69

80 Труба высокого давления. 70

High pressure pipe. 70

82 Труба высокого давления. 71

High pressure pipe. 71

84 Труба высокого давления. 72

High pressure pipe. 72

0 Клапан ограничительный. 73

Limiting valve. 73

Правила пользования каталогом

Настоящий каталог узлов и деталей предназначен для составления заявок на запасные части, необходимые при техническом обслуживании и ремонте автомобиля-самосвала

КАМАЗ 45142, а также может служить пособием при разборке узлов и систем.

Каталог содержит перечень деталей и узлов самосвальной установки автомобиля-самосвала КАМАЗ 45142, кроме деталей, входящих в сварные узлы и покупных изделий, сгруппированных по конструктивному и функциональному признакам, и состоит из краткой технической характеристики, указателя сборочных единиц, рисунков сборочных единиц и деталей. Рисунки расположены в порядке возрастания групп.

В каталоге обозначение большинство узлов и деталей состоит из индекса модели, семизначного номера и суффикса вариантного исполнения. По данной системе сборочной единицы «Борт задний» присвоен номер 10, где

1.  45142- обозначает индекс модели автомобиля-самосвала;

– первые цифры номера обозначают номер группы, в данном случае «платформа»;

03- вторые две цифры номера обозначают номер подгруппы, в данном случае

« борт платформы задний»;

010- последние три цифры указывают порядковый номер сборочной единицы или детали;

01- суффикс указывает, что деталь подвергалась конструктивным изменениям.

При оформлении заказа на поставку запчастей необходимо указывать полный номер детали /с суффиксом или без него/, как он дан в каталоге.

Если деталь или узел заимствованы из другой модели транспортного средства, то номера этих деталей /узлов/ сохраняются прежними, например: 0-06.

При составлении заявок на запасные части необходимо по указателю сборочных единиц найти сборочную единицу, в которую входит нужная деталь. Затем найти эту деталь на рисунке и определить ее номер. Необходимое количество и полное наименование детали определяется по спецификации к рисунку.

В связи с постоянной работой по совершенствованию конструкций автомобиля-самосвала

и повышения уровня безопасности, надежности и эксплуатационных качеств в конструкции могут быть отдельные изменения не отраженные в настоящем издании.

Catalogue usage rules

This catalogue of units and parts is to apply for spare parts needed in KAMAZ 45142 dump truck maintenance as well as in units and systems disassembly.

Catalogue contains the list of dump truck KAMAZ 45142 units and parts except for welded units, bought parts grouped according to constructive and functional criterion. Catalogue consists of short technical data, assembly units’ index and figures of assembly units and parts. Figures are in type growth order.

The identification of main parts and units consists of model index, 7-digit No. and modification suffix. According to this system the tailgate has a No of 10, where

1. 45142 is the dump truck index, 85 is the group No (platform), 03 is the sub-group No (platform tailgate), 010 is the order No and 01 is the suffix, indicating that this part was constructively changed.

When applying for spare parts delivery you are to indicate the full part number (with / without suffix) as it is written in the catalogue.

If the part or the unit is taken from other vehicle model, the numbers of these parts and units are kept the same, e. g.: -06

Filing an application you need to find assembly unit which contains needed part. Then find this part on the figure and determine the number. The required quantity and full part numbers are determined by figure specification.

NEFAZ constantly improves the dump truck design, its safety, reliability and performance and that is why some changes in the design may differ from that in this catalogue.

Общие сведения

General information

Автомобили-самосвалы КАМАЗ010-13, КАМАЗ010-15, КАМАЗ011-13, трехсторонней разгрузкой предназначены для перевозки различных сыпучих строительных и промышленных грузов при эксплуатации по дорогам, рассчитанным на пропуск автомобилей с осевой нагрузкой до 100 кН (10 тс). Автомобили изготовлены на базе шасси автомобилей КАМАЗ и КАМАЗ

Автомобиль-самосвал изготовлен в исполнении «У» и рассчитан на эксплуатацию в тех же дорожных и климатических условиях, что и шасси.

Автомобиль рассчитан на эксплуатацию при безгаражном хранении.

KAMAZ010-13, KAMAZ010-15, KAMAZ011-13 three-way dump trucks are to carry granular building and industrial cargo on roads with 100 kN axial load trucks operability. Dump trucks are manufactured on KAMAZ and KAMAZ chassis.

Dump truck has the category «У» and is operable in the same environmental conditions as chassis.

There is no need in garage storage.

Предусмотрены следующие комплектации автомобиля-самосвала:

There are the following dump truck complete sets:

Обозначение Designation	Шасси Chassis
КАМАЗ010-13 KAMAZ	КАМАЗ038-13 KAMAZ
КАМАЗ011-13 KAMAZ	КАМАЗ039-13 KAMAZ
КАМАЗ010-15 KAMAZ	КАМАЗ038-15 KAMAZ

Характеристики

Characteristics

Основные параметры Main parameters	Выпуск автомобиля-самосвала Dump truck edition
КАМАЗ010-13 KAMAZ КАМАЗ010-15 KAMAZ	КАМАЗ KAMAZ 011-13
Масса перевозимого груза, кг Payload weight (kg)	13500
Масса снаряженного автомобиля, кг Curb weight (kg)	10350
Допустимая полная масса автомобиля, кг Gross vehicle weight (kg)	24000
Распределение нагрузки на дорогу от снаряженной массы автомобиля, кг: Road load of curb vehicle weight (kg) - через переднюю ось front axle - через заднюю тележку rear axle	4140 6210
Распределение нагрузки на дорогу от полной массы автомобиля, кг: Road load of gross vehicle weight (kg) - через переднюю ось front axle - через заднюю тележку rear axle	6000 18000
Объем платформы, м3 Platform volume (m3)	10,5
Угол подъема платформы, градус Platform lift angle (degree)	50
Время подъема груженой платформы, (с, не более) Laden platform lift time (not more than, sec.)	30
Время опускания порожней платформы, (с, не более) Unladen platform lowering time (not more than, sec.)	65
Максимальная скорость движения при полной массе автомобиля, км/ч Max. speed under GVW (km/h)	80
Полная масса буксируемого прицепа Gross towing trailer weight	-	10000
Полная масса автопоезда, кг Gross train weight (kg)	-	34000

Примечание - Допустимое отклонение масс +3% от снаряженной массы автомобиля. Нижний предел отклонения снаряженной массы не ограничивается.

Note: Weight tolerance is +3% from curb vehicle weight. The lowest range tolerance of curb weight is not limited.

Общие виды

General views

Автомобиль-самосвал КАМАЗ010-15 (с двигателем ЕВРО-1)

Dump truck KAMAZ010-15 (with engine EURO-1)

Автомобиль-самосвал КАМАЗ010-13 (с двигателем ЕВРО-2)

Dump truck KAMAZ010-13 (with engine EURO-2)

Автомобиль-самосвал КАМАЗ011-13 (тягач)

Dump truck KAMAZ011-13 (truck tractor)

Обозначение Description

1

2

3

Наименование

Designation

Применяемость Applicability

УКАЗАТЕЛЬ СБОРОЧНЫХ ЕДИНИЦ

THE INDEX OF ASSEMBLY UNITS

Группа 00 - Автомобиль-самосвал

Group 00 - Dump truck

10-13	X	-	-	Автомобиль-самосвал КАМАЗ	Dump truck KAMAZ	-
11-13	-	X	-	Автомобиль-самосвал КАМАЗ	Dump truck KAMAZ	-
10-15	-	-	X	Автомобиль-самосвал КАМАЗ	Dump truck KAMAZ	-

Группа 37 - Электрооборудование

Group 37 - Electric equipment

02	1 -	- 1	1 -	Установка задних фонарей	Rear lights installation	01 02
73	1	1	1	Пучок проводов габаритных фонарей	Wire bunch of marker lamps	01
00ЭЗ	1	1	1	Схема электрооборудования платформы автосамосвала	Electric equipment diagram of dump truck platform	01
01	1 -	- 1	1 -	Установка габаритных фонарей	Marker lamps installation	01 02

Группа 39 - Инструмент и принадлежности

Group 39 – Accessories

05	1 -	- 1	1 -	Установка заводской таблички	Factory plate installation	01 02
02	1 -	- 1	1 -	Установка противооткатных упоров	Anti-recoil stops installation	01 02
0	2	2	2	Держатель	Holder	02

Группа 42 – Коробка отбора мощности
