2-2

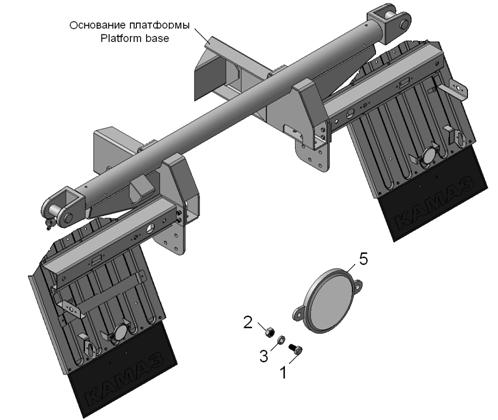

03 Установка задних световозращателей
Installation of cube-corner reflectors
Поз. | Обозначение | Кол-во | Наименование | Designation |
Pos. | Description | Oty | ||
1 | 1/09020/21 | 4 | Болт ТЕМ 6-6gх12 | Bolt ТЕМ 6-6gх12 |
2 | 1/58962/11 | 4 | Гайка ЕМ6-6Н | Nut ЕМ6-6Н |
3 | 1/05164/70 | 4 | Шайба пружинная 6 | Spring washer 6 |
5 | - | 2 | Световозвращатель ФП310-Е-01 ТУ 37.003.079-87 | Cube-corner reflector ФП310-Е-01 ТУ 37.003.079-87 |

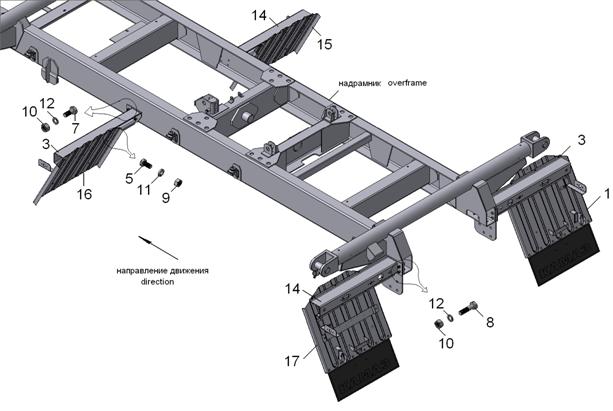

04 Установка брызговиков
Mudguard installation
Поз | Обозначение | Кол-во | Наименование | Designation |
Pos. | Description | Oty | ||
1 | 68 | 1 | Брызговик заднего крыла правый | Rear wing mudguard r. h. |
3 | 70 | 2 | Кронштейн брызговика правый в сборе (см.71) | Mudguard bracket r. h. in assu (see 71) |
5 | 1/09020/21 | 24 | Болт ТЕМ 6-6gх12 | Bolt ТЕМ 6-6gх12 |
7 | 1/59707/21 | 8 | Болт ТЕМ 10х1,25-6gх25 | Bolt ТЕМ 10х1,25-6gх25 |
8 | 1/13070/21 | 8 | Болт ТЕМ 10х1,25-6gх40 | Bolt ТЕМ 10х1,25-6gх40 |
9 | 1/58962/11 | 24 | Гайка ЕМ6-6Н | Nut ЕМ6-6Н |
10 | 1/21647/11 | 16 | Гайка ЕМ10х1,25-6Н | Nut ЕМ10х1,25-6Н |
11 | 1/05164/70 | 24 | Шайба пружинная 6 | Spring washer 6 |
12 | 1/05168/70 | 16 | Шайба пружинная 10 | Spring washer 10 |
14 | 71 | 2 | Кронштейн заднего крыла левый | Mudguard bracket l. h. |
15 | 96 | 1 | Щиток брызговика передний правый (см.97) | Mudguard shield front r. h. (see 97) |
16 | 97 | 1 | Щиток брызговика передний левый | Mudguard shield front l. h. |
17 | 69 | 1 | Брызговик заднего крыла левый | Rear wing mudguard l. h. |

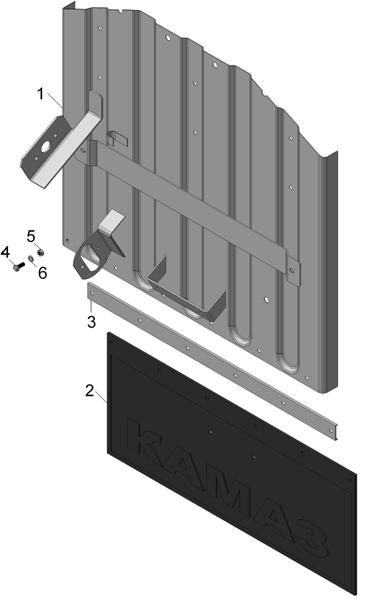

68 Брызговик заднего крыла правый
Rear wing mudguard r.h.
Поз. | Обозначение | Кол-во | Наименование | Designation |
Pos. | Description | Oty | ||
1 | 92 | 1 | Щиток брызговика задний правый | Mudguard shield rear r. h. |
2 | 2 | 1 | Фартук брызговика | Mudguard flap |
3 | 3 | 1 | Пластина крепления фартука | Flap fixing plate |
4 | 1/09022/21 | 6 | Болт ТЕМ6-6gх16 | Bolt ТЕМ6-6gх16 |
5 | 1/58962/11 | 6 | Гайка ЕМ6-6Н | Nut ЕМ6-6Н |
6 | 1/05164/70 | 6 | Шайба пружинная 6 | Spring washer 6 |

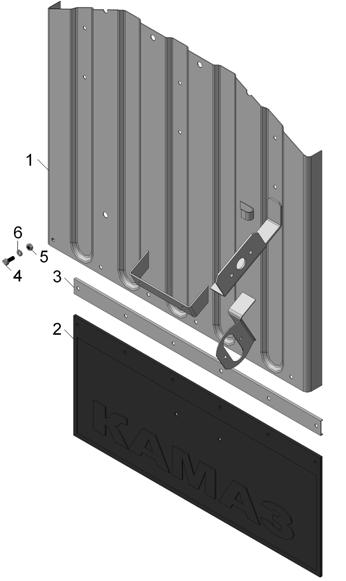

69 Брызговик заднего крыла левый
Rear wing mudguard l.h.
Поз. | Обозначение | Кол-во | Наименование | Designation |
Pos. | Description | Oty | ||
1 | 91 | 1 | Щиток брызговика задний левый | Mudguard shield rear l. h. |
2 | 2 | 1 | Фартук брызговика | Mudguard flap |
3 | 3 | 1 | Пластина крепления фартука | Flap fixing plate |
4 | 1/09022/21 | 6 | Болт ТЕМ6-6gх16 | Bolt ТЕМ6-6gх16 |
5 | 1/58962/11 | 6 | Гайка ЕМ6-6Н | Nut ЕМ6-6Н |
6 | 1/05164/70 | 6 | Шайба пружинная 6 | Spring washer 6 |
|
