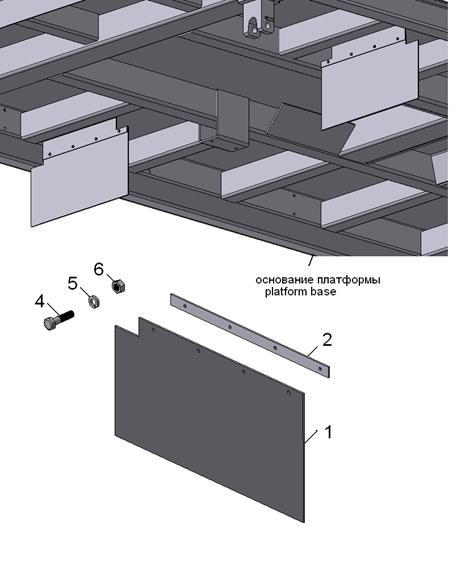

30 Установка уплотнителя брызговика
Mudguard seal installation
Поз. | Обозначение | Кол-во | Наименование | Designation |
Pos. | Description | Oty | ||
1 | 34 | 2 | Уплотнитель брызговика | Mudguard seal |
2 | 35 | 2 | Планка | Strip |
4 | 1/09024/21 | 8 | Болт ТЕМ 6-6gх20 | Bolt ТЕМ 6-6gх20 |
5 | 1/05164/70 | 24 | Шайба пружинная 6 | Spring washer 6 |
6 | 1/58962/11 | 24 | Гайка ЕМ6-6Н | Nut ЕМ6-6Н |

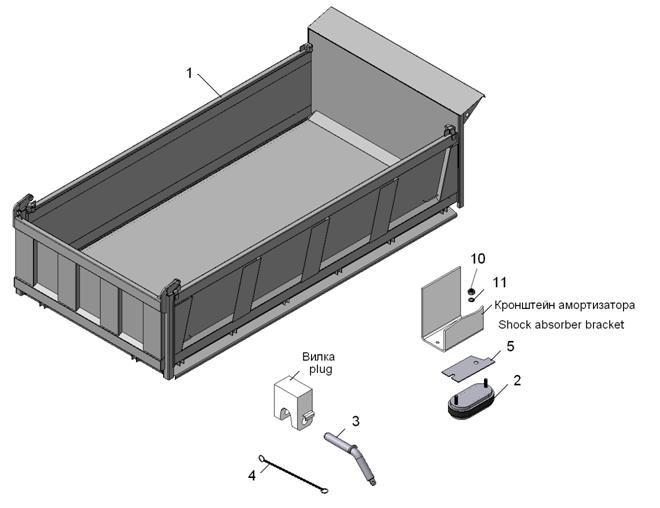

08 Установка платформы
Platform installation
Поз. | Обозначение | Кол-во | Наименование | Designation |
Pos. | Description | Oty | ||
1 | 20 | 1 | Платформа | Platform |
2 | 00 | 4 | Амортизатор | Shock absorber |
3 | 30 | 4 | Фиксатор | Clamp |
4 | 8 | 4 | Цепочка | Chain |
5 | 07 | * | Прокладка амортизатора | Shock absorber gasket |
10 | 1/21647/11 | 8 | Гайка М10х1,25-6Н | Nut М10х1,25-6Н |
11 | 1/05168/70 | 8 | Шайба пружинная 10 | Spring washer 10 |
*устанавливаются по потребности
mounted on requirement

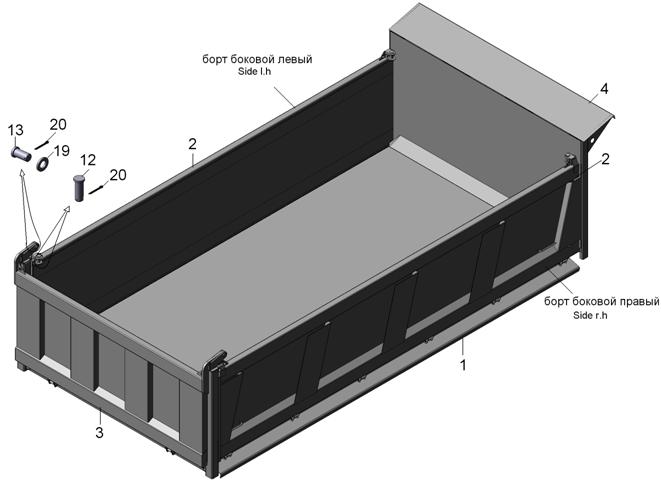

20 Платформа Platform
Поз. | Обозначение | Кол-во | Наименование | Designation |
Pos. | Description | Oty | ||
1 | 10 | 1 | Основание платформы | Platform base |
2 | 10 | 1 | Борт боковой правый (см11) | Side r. h. (see 11) |
2 | 11 | 1 | Борт боковой левый | Side l. h. |
3 | 10 | 1 | Борт задний | Rear side |
4 | 10 | 1 | Борт передний | Front side |
12 | 24 | 4 | Палец стопорный | Lock finger |
13 | 25 | 2 | Палец навески | Hinge finger |
19 | 1/05208/01 | 2 | Шайба плоская 30х54 | Flat washer 30х54 |
20 | 1/07350/01 | 6 | Шплинт разводной 5х50 | Cotter pin 5х50 |
Примечание: сварные детали в спецификации не указаны.
Note: welded parts are not specified in the specification.

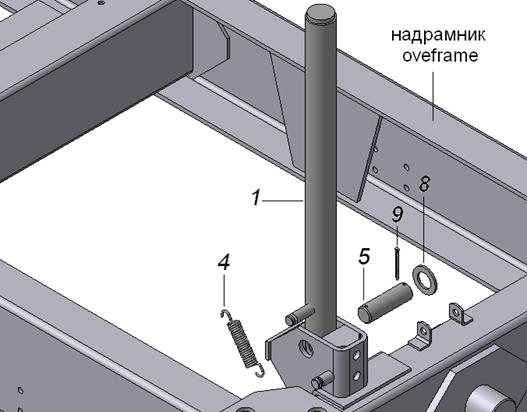

50 Установка упора
Stop installation
Поз. | Обозначение | Кол-во | Наименование | Designation |
Pos. | Description | Oty | ||
1 | 40 | 1 | Упор | Stop |
4 | 9 | 1 | Пружина | Spring |
5 | 81 | 1 | Ось упора | Stop axle |
8 | 1/05208/01 | 2 | Шайба плоская 30х54 | Flat washer 30х54 |
9 | 1/07350/01 | 2 | Шплинт разводной 5х50 | Cotter pin 5х50 |

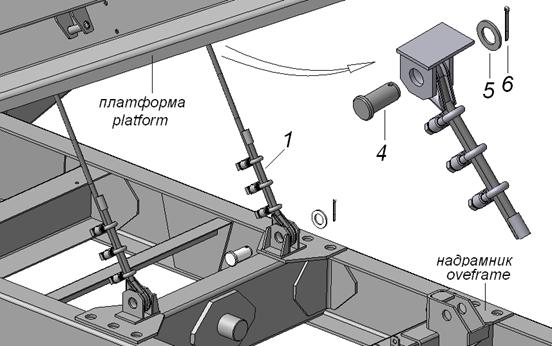

60 Установка тросов
Rope installation
Поз | Обозначение | Кол-во | Наименование | Designation |
Pos. | Description | Oty | ||
1 | 20 | 2 | Трос | Rope |
4 | 31 | 4 | Палец соединительный | Connecting finger |
5 | 1/05208/01 | 4 | Шайба плоская 30х54 | Flat washer 30х54 |
6 | 1/07350/01 | 4 | Шплинт разводной 5х50 | Cotter pin 5х50 |
|
