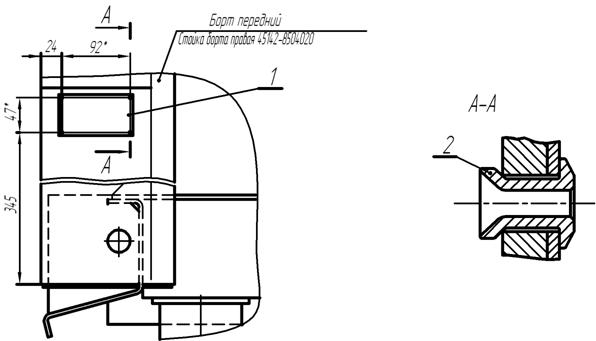

05 Установка заводской таблички
Factory plate installation
Поз. | Обозначение | Кол-во | Наименование | Designation |
Pos. | Description | Oty | ||
1 | 10-01 | 1 | Табличка заводская (для автосамосвала) | Factory plate (for dump truck) |
1 | 10-02 | 1 | Табличка заводская (для автосамосвала-тягача) | Factory plate (for dump truck tractor) |
2 | 1/28392/90 | 4 | Заклепка односторонняя 3,3х13 (комплект) | Blind rivet 3,3х13 (complete set) |

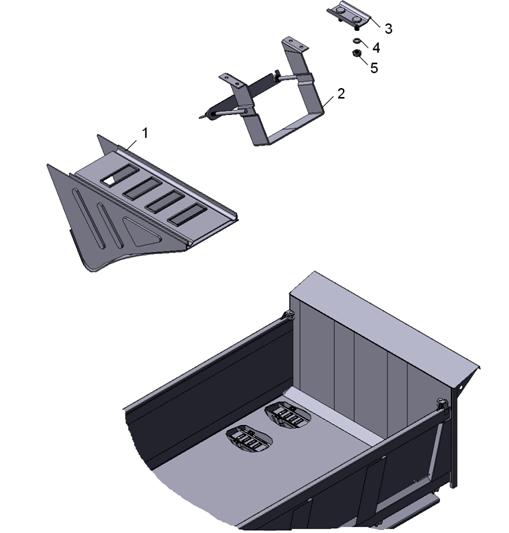

02 Установка противооткатных упоров
Anti-recoil stops installation
Поз, | Обозначение | Кол-во | Наименование | Designation |
Pos. | Description | Oty | ||
1 | 0 | 2 | Упор противооткатный | Anti-recoil stop |
2 | 0 | 2 | Держатель | Holder |
3 | 0 | 4 | Кронштейн | Bracket |
4 | 1/61008/11 | 8 | Гайка М8-6Н | Nut М8-6Н |
5 | 1/05166/73 | 8 | Шайба пружинная 8 | Spring washer 8 |

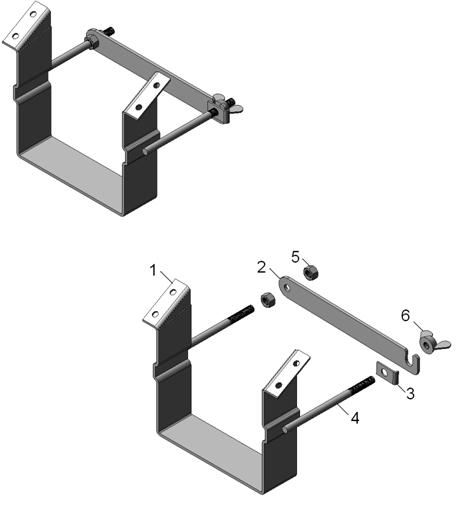

0 Держатель
Holder
Поз. | Обозначение | Кол-во | Наименование | Designation |
Pos. | Description | Oty | ||
1 | 1 | 1 | Держатель противооткатного упора | Anti-recoil stop holder |
2 | 5 | 1 | Пластина запорная | Locking plate |
3 | 7 | 1 | Шайба запорная | Locking washer |
4 | 9 | 2 | Шпилька | Stud |
5 | 1/21647/11 | 2 | Гайка М10х1,25-6Н | Nut М10х1,25-6Н |
6 | 862102 | 1 | Гайка-барашек | Thumb nut |

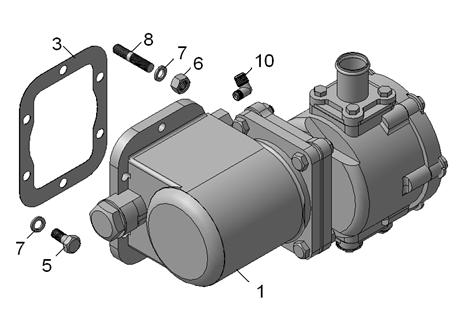

1-20 Установка коробки отбора мощности с насосом
Installation of power take-off clutch with pump
Pos. No. | Part No. | Qty | Наименование | Designation |
№поз. | Номер детали | Кол-во | ||
1 | 5-20 | 1 | Коробка отбора мощности с насосом | Power take-off clutch with pump |
3 | 8 | 1 | Прокладка | Gasket |
5 | 1/59707/21 | 4 | Болт М10х1,25-6gх25 | Bolt M10x1,25-6gx25 |
6 | 1/21647/11 | 2 | Гайка М10х1,25-6Н | Nut M10x1,25-6H |
7 | 1/05168/70 | 6 | Шайба пружинная 10 | Spring washer 10 |
8 | 1/34495/21 | 2 | Шпилька М10х1,25х25 | Stud M10x1,25x25 |
10 | 864822 | 1 | Угольник ввертной 1-8 ГОСТ 9115-67 | Screwing angle bar 1-8 ГОСТ 9115-67 |

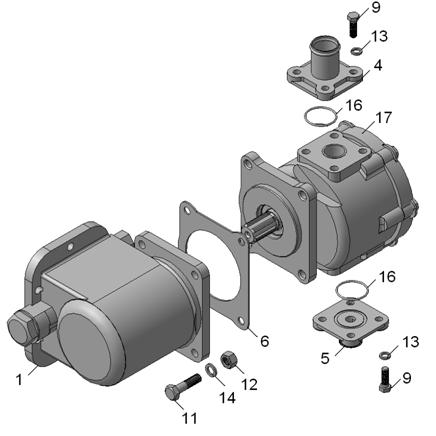

5-20 Коробка отбора мощности с насосом
Power take-off clutch
Pos. No. | Part No. | Qty | Наименование | Designation |
№поз. | Номер детали | Кол-во | ||
1 | 0-20 | 1 | Коробка отбора мощности | Power take-off clutch |
4 | 7-10 | 1 | Патрубок | Branch pipe |
5 | 8 | 1 | Штуцер | Union |
6 | 7 | 1 | Прокладка | Gasket |
9 | 1/60436/21 | 8 | Болт М8-6gх25 | Bolt M8-6gx25 |
11 | 1/13070/21 | 4 | Болт М10х1,25х40 | Bolt M10x1,25x40 |
12 | 1/21647/11 | 4 | Гайка М10х1,25-6Н | Nut M10x1,25-6H |
13 | 1/05166/70 | 8 | Шайба пружинная 8 | Spring washer 8 |
14 | 1/05168/70 | 4 | Шайба пружинная 10 | Spring washer 10 |
16 | - | 2 | Кольцо 2-2 ГОСТ9833-73 | Ring 2-2 ГОСТ 9833-73 |
17 | - | 1 | Насос шестеренный НШ32А-3-Л | Gear pump НШ32А-3-Л |
|
