Автомобиль-самосвал КАМАЗ-45142 (стр. 8 )

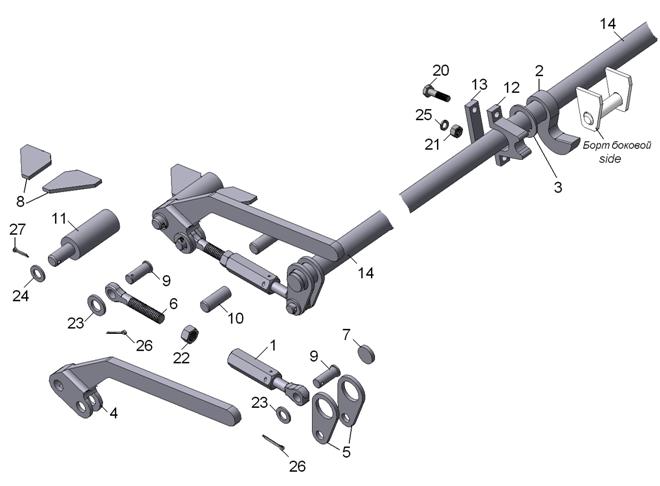

10 Установка запоров бокового борта

Side locks installation

Поз	Обозначение	Кол-во	Наименование	Designation
Pos.	Description	Oty
1	0	2	Муфта в сборе	Coupling in assu
2	31*	12	Крюк	Hook
3	33*	12	Шайба	Washer
4	36	2	Рукоятка запора	Lock handle
5	37	4	Кронштейн вала запора	Lock shaft bracket
6	38	2	Тяга верхняя	Upper rod
7	39*	4	Заглушка	Plug
8	2*	2	Ребро	Rib
9	4	4	Палец	Finger
10	42*	2	Упор рукоятки	Handle stop
11	11*	2	Опора рукоятки	Handle support
12	12	12	Опора вала запора	Lock shaft support
13	13	12	Пластина	Plate
14	14*	2	Вал запора	Lock shaft
20	1/13070/21	24	Болт ТЕМ10х1,25-6gх40	Bolt ТЕМ10х1,25-6gх40
21	1/21647/11	24	Гайка ЕМ10х1,25-6Н	Nut ЕМ10х1,25-6Н
22	1/21641/11	2	Гайка М16х1,5-6Н	Nut М16х1,5-6Н
23	1/05202/01	4	Шайба плоская 16х28	Flat washer 16х28
24	1/05204/01	2	Шайба плоская 20х35	Flat washer 20х35
25	1/05168/70	24	Шайба пружинная 10	Spring washer 10
26	1/07969/01	4	Шплинт разводной 4х25	Cotter pin 4х25
27	1/07972/01	2	Шплинт разводной 5х30	Cotter pin 5х30

* детали приварены parts are welded

40 Установка запоров заднего борта

Back side locks installation

Поз	Обозначение	Кол-во	Наименование	Designation
Pos.	Description	Oty
1	50	1	Вал запора заднего борта	Back side lock shaft
2	44	1	Тяга в сборе	Rod in assu
3	60	1	Муфта в сборе	Coupling in assu
4	13	3	Пластина	Plate
6	64	2	Палец	Finger
7	65	1	Палец (см.64)	Finger (see 64)
8	66	1	Палец (см.66)	Finger (see 66)
10	59	1	Рычаг	Lever
11	61	2	Колесо	Wheel
12	9	2	Пружина	Spring
13	1/13069/21	6	Болт ТЕМ10х1,25-6gх30	Bolt ТЕМ10х1,25-6gх30
14	1/05168/70	6	Шайба пружинная 10	Spring washer 10
15	1/21641/11	1	Гайка М16х1,5-6Н	Nut М16х1,5-6Н
16	1/05202/01	4	Шайба плоская 16х28	Flat washer 16х28
17	1/07970/01	4	Шплинт разводной 4х30	Cotter pin 4х30

Детали, изображенные белым цветом, относятся к основанию платформы
