2-2

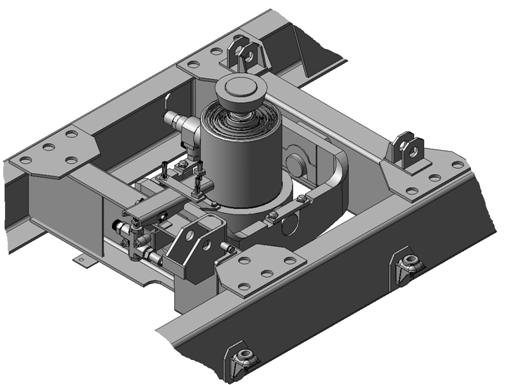

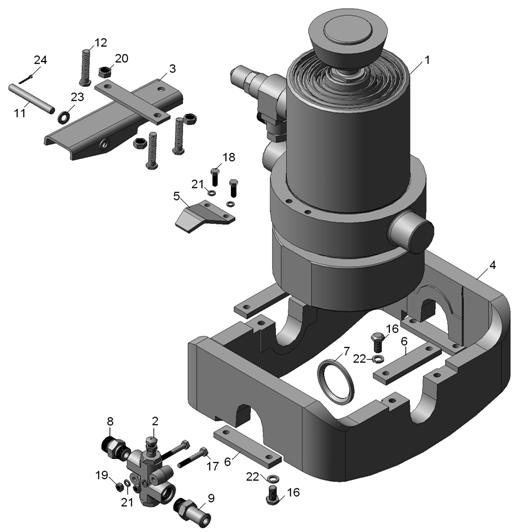

10 Гидроцилиндр Hydraulic cylinder
Поз. | Обозначение | Кол-во | Наименование | Designation |
Pos. | Description | Oty | ||
1 | 15-10 | 1 | Корпус гидроцилиндра | Hydraulic cylinder housing |
2 | 25 | 1 | Плунжер | Plunger |
3 | 0-01 | 1 | Замедлитель | Retarder |
4 | 20 | 1 | Днище | Bottom |
5 | 01-10 | 1 | Плунжер | Plunger |
6 | 02-10 | 1 | Плунжер | Plunger |
7 | 03-10 | 1 | Плунжер | Plunger |
8 | 04-10 | 1 | Плунжер | Plunger |
9 | 05-10 | 1 | Плунжер | Plunger |
10 | 47 | 1 | Головка шаровая | Ball head |
11 | 54 | 1 | Шайба стопорная | Shakeproof washer |
12 | 53 | 1 | Вкладыш | Insert |
13 | 51 | 1 | Опора шаровая | Ball support |
14 | 40 | 1 | Направляющая нижняя | Lower guide |
15 | 41 | 1 | Направляющая нижняя (см.40) | Lower guide (see40) |
16 | 42 | 1 | Направляющая нижняя (см.40) | Lower guide(see 40) |
17 | 34 | 1 | Направляющая нижняя | Lower guide |
18 | 36 | 1 | Направляющая нижняя | Lower guide |
19 | 38 | 1 | Направляющая нижняя (см.34) | Lower guide (see 34) |
20 | 12. | 1 | Направляющая | Guide |
21 | 13. | 1 | Направляющая (см.12.) | Guide (see 12.) |
22 | 14. | 1 | Направляющая ( см.12.) | Guide ( see 12.) |
23 | 15. | 1 | Направляющая ( см.12.) | Guide ( see 12.) |
24 | 16. | 1 | Направляющая ( см.12.) | Guide ( see 12.) |
25 | 17. | 1 | Направляющая ( см.12.) | Guide ( see 12.) |
26 | 12. | 1 | Манжета | Collar |
27 | 13. | 1 | Манжета (см.12.) | Collar (see 12.) |
28 | 14. | 1 | Манжета (см.12.) | Collar(see 12.) |
29 | 15. | 1 | Манжета (см.12.) | Collar(see 12.) |
30 | 16. | 1 | Манжета (см.12.) | Collar(see 12.) |
31 | 17. | 1 | Манжета (см.12.) | Collar(see 12.) |
32 | 12. | 1 | Чистильщик | Cleaner |
33 | 13. | 1 | Чистильщик(см.12.) | Cleaner (see 12.) |
34 | 14. | 1 | Чистильщик(см.12.) | Cleaner (see 12.8603404) |
35 | 15. | 1 | Чистильщик(см.12.) | Cleaner (see 12.8603404) |
36 | 16. | 1 | Чистильщик(см.12.) | Cleaner (see 12.8603404) |
37 | 17. | 1 | Чистильщик(см.12.) | Cleaner (see 12.8603404) |
38 | 12.8603408 | 1 | Кольцо разрезное | Split collar |
39 | 13.8603408 | 1 | Кольцо разрезное(см.12.8603408) | Split collar(see 12.8603408) |
40 | 14.8603408 | 1 | Кольцо разрезное(см.12.8603408) | Split collar(see 12.8603408) |
41 | 12. | 2 | Кольцо упорное | Thrust ring |
42 | 13. | 2 | Кольцо упорное (см.12.) | Thrust ring (see 12.) |
43 | 14. | 2 | Кольцо упорное (см.12.) | Thrust ring(see 12.) |
1-3
|
