White parts belong to platform base
60 Муфта в сборе
Coupling in assu
Поз | Обозначение | Кол-во | Наименование | Designation |
Pos. | Description | Oty | ||
1 | 21 | 1 | Тяга нижняя | Lower rod |
2 | 2 | 1 | Муфта | Coupling |
3 | 9 | 1 | Штифт | Pin |
0 Муфта в сборе
Coupling in assu
Поз | Обозначение | Кол-во | Наименование | Designation |
Pos. | Description | Oty | ||
1 | 0 | 1 | Тяга нижняя | Lower rod |
2 | 2 | 1 | Муфта | Coupling |
3 | 9 | 1 | Штифт | Pin |

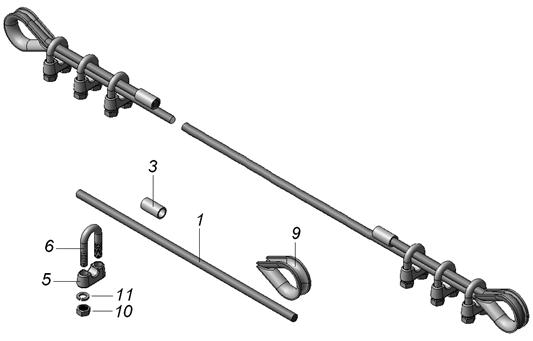

20 Трос Rope
Поз | Обозначение | Кол-во | Наименование | Designation |
Pos. | Description | Oty | ||
1 | 21 | 1 | Трос Канат 13,5-Г-1-С-Н-1960ГОСТ 3071-88 L=2080 мм | Rope13,5-Г-1-С-Н-1960ГОСТ 3071-88 L=2080 мм |
3 | 3-10 | 2 | Втулка | Bushing |
5 | 14 | 6 | Зажим троса | Rope clamp |
6 | 16 | 6 | Стремянка | U-bolt |
9 | 5-10 | 2 | Коуш 45 ГОСТ 2224-93 | Thimble |
10 | 1/61015/11 | 12 | Гайка ЕМ 12х1,25-6Н | Nut ЕМ 12х1,25-6Н |
11 | 1/05170/70 | 12 | Шайба пружинная 12 | Spring washer 12 |

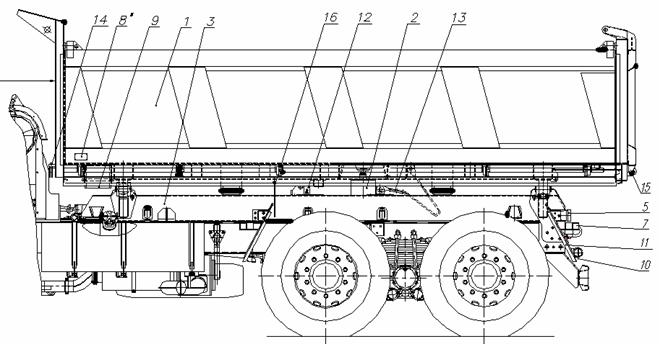

01 Самосвальная установка
02 Самосвальная установка
Dumping installation

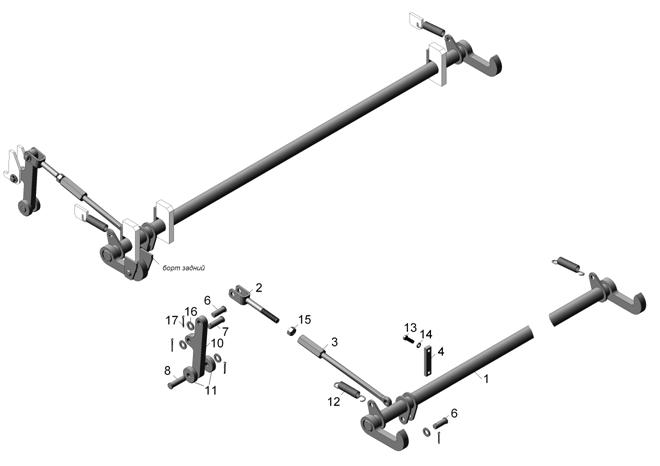

Поз. Pos. | Обозначение Description | Кол-во Oty | Наименование | Designation | |
01 | 02 | ||||
1 | 08 | 1 | 1 | Установка платформы | Platform installation |
2 | 03 СПГ | 1 | - | Опрокидывающее устройство | Tipper |
2 | 03-10 СПГ | - | 1 | Опрокидывающее устройство | Tipper |
3 | 12 | 1 | 1 | Установка надрамника | Overframe installation |
5 | 02 | 1 | 1 | Установка задних фонарей | Rear lights installation |
7 | 01 | 1 | 1 | Установка габаритных фонарей | Marker lamps installation |
8 | 05 | 1 | 1 | Установка заводской таблички | Factory plate installation |
9 | 02 | 1 | 1 | Установка противооткатных упоров | Anti-recoil stops installation |
10 | 03 | 1 | 1 | Установка задних световозвращателей | Rear cube-corner reflectors installation |
11 | 04 | 1 | 1 | Установка брызговиков | Mudguard installation |
12 | 50 | 1 | 1 | Установка упора (см.50) | Stop installation (see 50) |
13 | 60 | 1 | 1 | Установка тросов (см.60) | Rope installation (see 60) |
14 | 10 | 1 | 1 | Установка запоров бокового борта | Side locks installation |
15 | 40 | 1 | 1 | Установка запоров заднего борта | Back side locks installation |
16 | 30 | 1 | 1 | Установка уплотнителя брызговика | Mudguard seal installation |
|
