Сборочные единицы и детали
Parts and assembly units
13

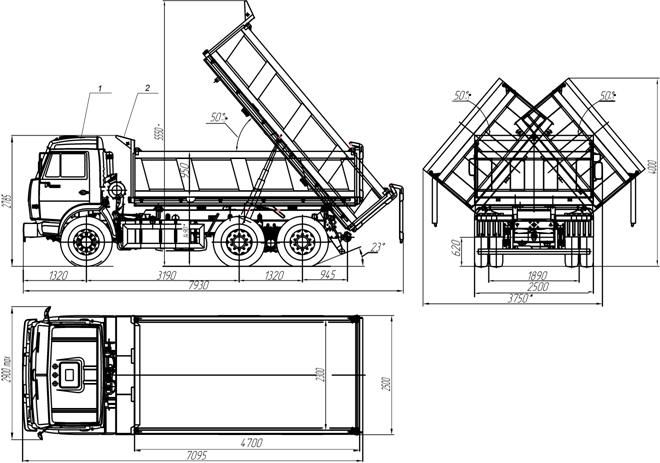

10-13 Автомобиль-самосвал (евро-1)
Dump truck (Euro - 1)
10-15 Автомобиль-самосвал (евро-2)
Dump truck (Euro - 2)
Поз. Pos. | Обозначение Description | Кол-во Oty | Наименование | Designation | |
10-13 | 10-15 | ||||
1 | 38-13 | 1 | - | Шасси | Chassis |
1 | 38-15 | - | 1 | Шасси | Chassis |
2 | 01 | 1 | 1 | Самосвальная установка | Dumping installation |
11-13 Автомобиль-самосвал (тягач)
Dump truck (truck tractor)
Поз. | Обозначение | Кол-во | Наименование | Designation |
Pos. | Description | Oty | ||
1 | 39-13 | 1 | Шасси | Chassis |
2 | 02 | 1 | Самосвальная установка | Dumping installation |

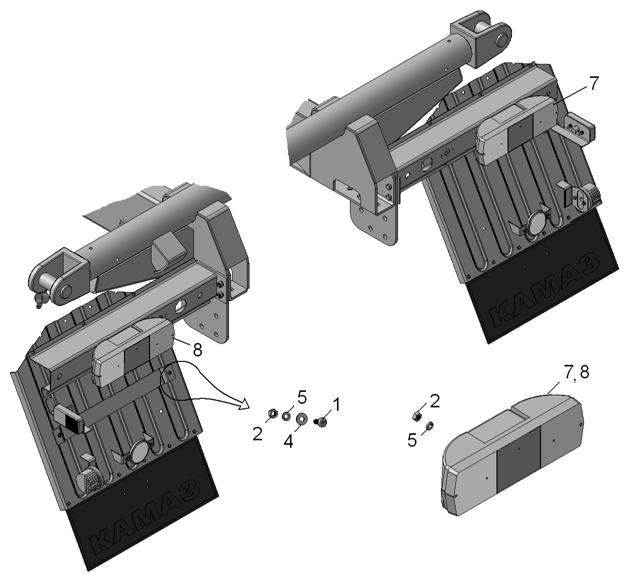

02 Установка задних фонарей
Rear lights installation
Поз | Обозначение | Кол-во | Наименование | Designation |
Pos. | Description | Oty | ||
1 | 1/37762/01 | 2 | Винт ТС с крестообразным шлицем М6х16 | Recessed screw М6х16 |
2 | 1/58962/11 | 6 | Гайка ЕМ6-6Н | Nut ЕМ6-6Н |
4 | 1/26444/01 | 2 | Шайба плоская 6х15 | Flat washer 6х15 |
5 | 1/05164/70 | 6 | Шайба пружинная 6 | Spring washer 6 |
7 | 1 | Фонарь задний правый 35.3716 | Rear right light 35.3716 | |
8 | 1 | Фонарь задний левый 351.3716 | Rear left light 351.3716 |

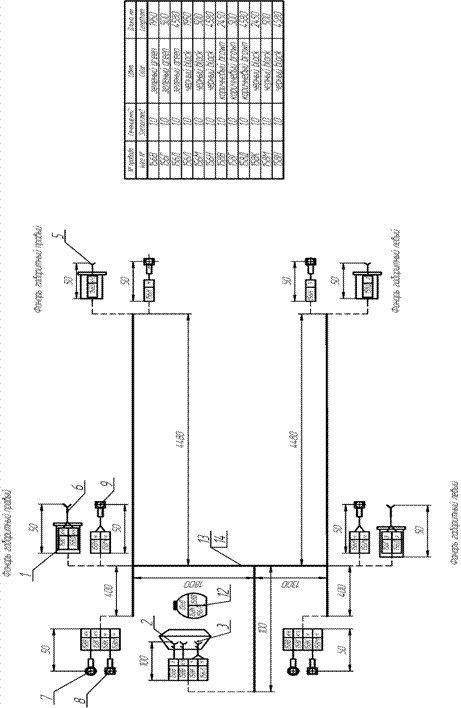

73 Пучок проводов габаритных фонарей
Wire bunch of marker lamps
Поз | Обозначение | Кол-во | Наименование | Designation |
Pos. | Description | Oty | ||
1 | 14 | 4 | Чехол защитный | Protective cover |
2 | 2 | Гнездо (серия 2,8) | Socket (series 2,8) | |
3 | 1 | Гнездо (серия 2,8 сечение 1,25-2,5) | Socket (series 2,8 cross-section 1,25-2,5) | |
5 | 2 | Гнездо 02-6,3-12 | Socket 02-6,3-12 | |
6 | 2 | Гнездо 02-6,3-13 | Socket 02-6,3-13 | |
7 | 2 | Наконечник d 4,2 | Wire tag d 4,2 | |
8 | 2 | Наконечник d 5,2 Допускается замена на | Wire tag d 5,2 Replacement is supposed on | |
9 | 4 | Наконечник d 6,2 допускается замена на | Wire tag d 6,2 Replacement is supposed on | |
12 | 1 | Соединитель типа СЦ 5.601.203 | Connector, type СЦ 5.601.203 | |
13 | - | Провод ПГВА -1,0 ТУ 16.К | Wire ПГВА -1,0 ТУ 16.К | |
14 | - | - | Труба гофрированная ТГА-СП-12 ТУ | Corrugated pipe ТГА-СП-12 ТУ |
1-2
2-2

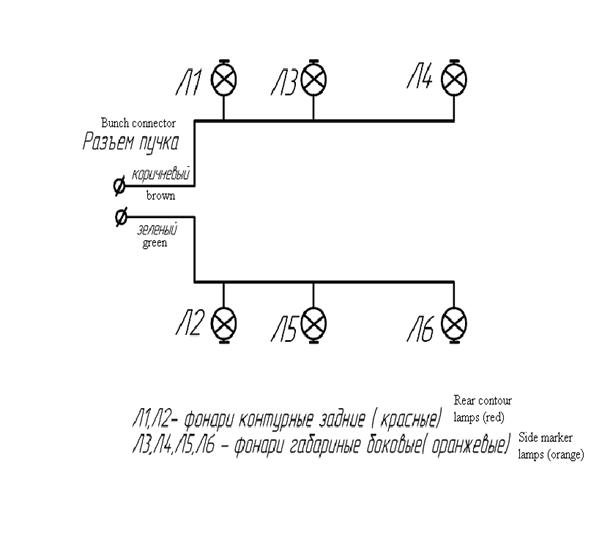

00 ЭЗ Схема электрооборудования платформы автосамосвала
Electric equipment diagram of dump truck platform

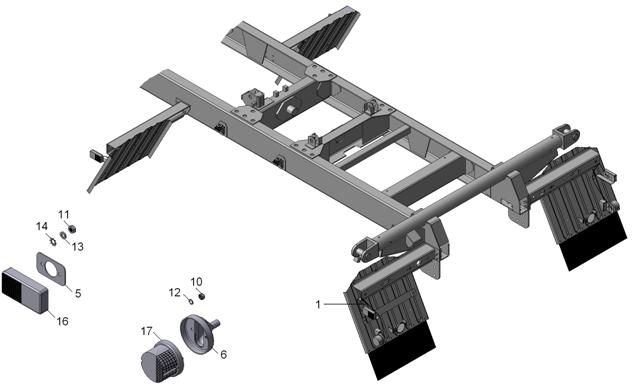

01 Установка габаритных фонарей
Marker lamps installation
Поз. | Обозначение | Кол-во | Наименование | Designation |
Pos. | Description | Oty | ||
1 | 73 | 1 | Пучок проводов габаритных фонарей | Wire bunch of marker lamps |
5 | 16 | 4 | Накладка | Plate |
6 | 21 | 2 | Чехол контурного фонаря | Contour lamp cover |
10 | 1/58964/11 | 4 | Гайка ЕМ5-6Н | Nut ЕМ5-6Н |
11 | 1/58962/11 | 8 | Гайка ЕМ6-6Н | Nut ЕМ6-6Н |
12 | 1/11954/70 | 4 | Шайба пружинная 5 | Spring washer |
13 | 1/05164/70 | 8 | Шайба пружинная 6 | Spring washer |
14 | 1/06154/71 | 8 | Шайба зубчатая 6 | Toothed washer |
16 | - | 4 | Фонарь боковой габаритный 431.3731В) маркерный | Side marker lamp 431.3731В) |
17 | - | 2 | Фонарь контурный задний 381.3731 | Rear contour lamp 381.3731 |
|
