Принадлежности
Сепаратор жидкости Обратный клапан Переключатель со звезды на треугольник Вакуумный переключатель / Вакуумметр | Вакуумплотный пылеотделитель 2/2-ходовой электромагнитный клапан Отделитель масляного тумана Устройство промывки |
Размеры [мм]
|
|
A Вакуумный штуцер | I2 Контроль масла подшипника ступени высокого давления | U1 Предохранительный термостат |
B Выход отработанного воздуха | I3 Контроль масла редуктора | U3 Термостат. Гидровентиль. |
С Впуск охлаждающей жидкости | U4 Самозакрывающийся проходной клапан | |
D Выпуск охлаждающей жидкости | U5 Грязеуловитель | |
E Впуск охлаждающего воздуха | V Реле уровня свежего масла | |
F Выпуск охлаждающего воздуха | K Слив свежего масла | V4 Реле уровня охлаждающей жидкости |
G Клеммная коробка | K1 Слив масла подшипника ступени низкого давления | X, Х1 Фланец DN65 DIN2501 ЗТ6 |
Н Маслозаливное отверстие свежее масло | K2 Слив масла подшипника ступени высокого давления | Принадлежности |
H1 Маслозаливное отверстие подшипника ступени низкого давления | K3 Слив масла редуктора | V1 Реле уровня подшипника ступени низкого давления |
K4 Слив охлаждающей жидкости | V2 Реле подшипника ступени высокого давления | |
Z Отделитель масляного тумана | ||
H2 Маслозаливное отверстие подшипника ступени высокого давления | L Смазочный насос | Z1 Устройство промывки |
H3 Маслозаливное отверстие редуктора | М Табличка с указанием типа смазки | |
I Контроль свежего масла | N Заводская табличка | |
O Табличка с указанием направления вращения | ||
I1 Контроль масла подшипника ступени низкого давления | Т Термометр охлаждающей жидкости |
* Относительно состояния во всасывающем патрубке. Характеристики, данные таблиц (допуск ±10%) определены по программе PNEUROP и относятся к прогретому вакуумному насосу. Размеры a и Æ w, а также напряжение потребляемого тока могут иметь отклонения
| VWZ (14) Двухступенчатый ротационно-пластинчатый вакуумный насос со встроенной системой водяного охлаждения. Производительность от 700 до 1440 м³/ч, предельный вакуум 0,5 мбар (абс.). Благодаря смазке свежим маслом пригоден для работы с агрессивными газами. Простая смена ступени за счет модульной конструкции. Рабочая температура и встроенный клапан регулировки охлаждающей воды. Широкий ассортимент дополнительных принадлежностей. Двигатели соответствуют DIN EN 60034 , исполнение соответствует типу защиты IP55 и классу изоляции F. |
Выборочная диаграмма 50 Гц | Выборочная диаграмма 60 Гц | ||
Производительность в м3/ч ® |
| Производительность в м3/ч ® |
|
Давление всасывания в мбар (абс.) | Давление всасывания в мбар (абс.) | ||
V-VWZ (14) | 702 | 1002 | 1202 | ||
Производительность | м3/ч | 50 Гц | 700 | 1000 | 1200 |
60 Гц | 840 | 1200 | 1440 | ||
Предельный вакуум | мбар (абс.) | 0,5 | |||
Исполнение двигателя | 3~ | 50 Гц | 400-690 В ± 10% | ||
60 Гц | 380 / 660 В | ||||
Мощность двигателя | кВт | 50 Гц | 18,5 – 22,0 | 22,0 – 30,0 | 30,0 – 37,0 |
60 Гц | 22,2 – 26,4 | 26,4 – 36,0 | 36,0 – 44,4 | ||
Потребляемый ток | А | 50 Гц | 36/20,8 – 43/24,8 | 43/24,8 – 58/33,5 | 58/33.5 – 73/42 |
60 Гц | # - # | # - # | # - # | ||
Число оборотов | мин-1 | 50 Гц | 950 | ||
60 Гц | 1140 | ||||
Средний уровень шума | дБ(А) ®DIN45635 | 50 Гц | 78 | 79 | 81 |
60 Гц | 79 | 80 | 82 | ||
Макс. вес | кг | 1 | 2 | 2 | |
Запас свежего масла | л (Н) | 3 / 21 | |||
Расход свежего масла | л/ч (Н) | 0,342 / 0,410 | 0,760 / 0,912 ï 0,949 / 1,138 | ||
Количество заправки подшипник ступени низкого давления | л (Н1) | 3.5 / 4,5 / 7,0 | |||
Количество заправки подшипник ступени высокого давления | л (Н2) | 3.5 / 4,5 / 7,0 | |||
Количество заправки - редуктор | л (Н3) | 3.5 / 4,5 / 7,0 | |||
Расход охлаждающей воды (впуск: 15ºС; выпуск: 25/35/45ºС) | л/ч | 600 / 340 / 190 | 1100/600/240 | 1265/690/276 |
Принадлежности
Сепаратор жидкости Обратный клапан Переключатель со звезды на треугольник Вакуумный переключатель / Вакуумметр | Вакуумплотный пылеотделитель 2/2-ходовой электромагнитный клапан Отделитель масляного тумана Устройство промывки |

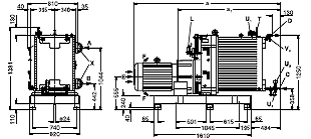

Размеры [мм]
|
|
A Вакуумный штуцер | I2 Контроль масла подшипника ступени высокого давления | U1 Предохранительный термостат |
B Выход отработанного воздуха | I3 Контроль масла редуктора | U3 Термостат. Гидровентиль. |
С Впуск охлаждающей жидкости | U4 Самозакрывающийся проходной клапан | |
D Выпуск охлаждающей жидкости | U5 Грязеуловитель | |
E Впуск охлаждающего воздуха | V Реле уровня свежего масла | |
F Выпуск охлаждающего воздуха | K Слив свежего масла | V4 Реле уровня охлаждающей жидкости |
G Клеммная коробка | K1 Слив масла подшипника ступени низкого давления | X Фланец DN100 DIN28404 |
Н Маслозаливное отверстие свежее масло | K2 Слив масла подшипника ступени высокого давления | Принадлежности |
H1 Маслозаливное отверстие подшипника ступени низкого давления | K3 Слив масла редуктора | V1 Реле уровня подшипника ступени низкого давления |
K4 Слив охлаждающей жидкости | V2 Реле подшипника ступени высокого давления | |
H2 Маслозаливное отверстие подшипника ступени высокого давления | L Смазочный насос | |
H3 Маслозаливное отверстие редуктора | М Табличка с указанием типа смазки | |
I Контроль свежего масла | N Заводская табличка | |
O Табличка с указанием направления вращения | ||
I1 Контроль масла подшипника ступени низкого давления | Т Термометр охлаждающей жидкости |
* Относительно состояния во всасывающем патрубке. Характеристики, данные таблиц (±10%) определены по программе PNEUROP и относятся к прогретому вакуумному насосу. Размеры a и Æ w, а также напряжение потребляемого тока могут иметь отклонения
Компрессоры
Разрежение в бар ® | Производительность в м3/ч ® |
Выборочные данные
Ротационно-пластинчатые вакуумные насосы 64-73
- Серия V-DTE 66-67 Серия V-DTN 68-69 Серия V-DTA 70-71 Серия V-DTR 72-73
| Небольшие ротационно-пластинчатые компрессоры без смазки. Компактная конструкция, простота монтажа. Тихий ход, устойчивые к коррозии роторы. В стандартную комплектацию входит шланговый соединитель, входной глушитель и предохранительный клапан. Производительность от 3,5 до 12 м³/ч, давление до 1 мбар. Двигатели соответствуют DIN EN 60034 , исполнение соответствует типу защиты IP55 и классу изоляции F. |
Выборочная диаграмма 50 Гц | Выборочная диаграмма 60 Гц | ||
Производительность в м3/ч ® |
| Производительность в м3/ч ® |
|
Давление бар | Давление бар | ||
V-DTE | 3 | 6 | 8 | 10 | ||
Производительность | м3/ч | 50 Гц | 3,5 | 6,0 | 8,0 | 10 |
60 Гц | 4,2 | 7,2 | 9,6 | 12 | ||
Давление | бар | 3~ | 1,0 | 1,0 | 1,0 | 1,0 |
1~ | 1,0 | 1,0 | 0,6 | 0,8 | ||
Исполнение двигателя | 3~ | 200-255/346-440 В (50 Гц) / 200-277 / 346-480 В (60 Гц) | ||||
1~ | 230 В ± 10% (50/60 Гц) | |||||
Мощность двигателя | кВт (3~) | 50 Гц | 0,120 | 0,25 | 0,37 | 0,37 |
60 Гц | 0,145 | 0,30 | 0,44 | 0,44 | ||
кВт (1~) | 50 Гц | 0,120 | 0,25 | 0,35 | 0,35 | |
60 Гц | 0,145 | 0,30 | 0,42 | 0,42 | ||
Потребляемый ток | А (3~) | 50 Гц | 1,12/0,71 | 1,40/0,81 | 2,77/1,6 | 2,77/1,6 |
60 Гц | 1,02/0,62 | 1,6/0,9 | 2,25/1,3 | 2,25/1,3 | ||
А (1~) | 50 Гц | 1,3 | 2,3 | 3,4 | 3,4 | |
60 Гц | 1,4 | 2,5 | 3,9 | 3,9 | ||
Число оборотов | мин-1 | 50 Гц | 2 | |||
60 Гц | 3 | |||||
Средний уровень шума | дБ(А) ®DIN45635 | 50 Гц | 57 | 60 | 62 | 63 |
60 Гц | 58 | 61 | 64 | 64 | ||
Макс. вес | кг | 6,5 | 7,5 | 8,0 | 10,3 |
|
