Каталог серии V (стр. 14 )

2) D Нагнетаемый воздух

Принадлежности

V-KTA	60
Обратный клапан	ZRK		25 (03)
Пылеотделитель	ZFP
Предохранительный выключатель двигателя	ZMS	50 Гц 60 Гц	100 / 60 160 / 100	160 / 100 200 /160

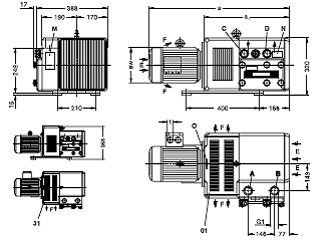

Размеры [мм]

	(01) Двухсторонний выпуск охлаждающего воздуха
	(31) Односторонний выпуск охлаждающего воздуха
	A Вакуумный штуцер
	B Напорный патрубок
	C Вакуумный регулировочный клапан
	D регулировочный клапан давления
	E Впуск охлаждающего воздуха
	F Выпуск охлаждающего воздуха
	М Табличка с указанием типа смазки
	N Заводская табличка
	O Табличка с указанием направления вращения

Более высокие давления и вакуума по запросу!

* Относительно состояния во всасывающем патрубке. Данные таблиц ( допуски ±10%) относятся к прогретому нагнетательно-вакуумному насосу.

Размеры a и Æ w, а также напряжение потребляемого тока могут иметь отклонения

Ротационно-пластинчатые нагнетательно-вакуумные насосы без смазки. Производительность от 55 до 90 м³/ч. Вакуум до -0,6 бар и давление до +0,7 бар. Возможность изменения производительности по вакуумированию и сжатому воздуху в зависимости от требований конкретной области применения: ·  Исполнение /1: стандартная производительность по вакуумированию и созданию давления. ·  Исполнение /2: максимальная производительность по сжатому воздуху. ·  Исполнение /3: максимальная производительность по вакуумированию. Высокая эффективность и бесшумная работа. Шумопоглощающий кожух обеспечивает выход охлаждающего воздуха по выбору только с одной или с обеих сторон. Конструкция, обеспечивающая простоту сервисного обслуживания и эксплуатации.

V-KTА	80
Исполнение двигателя	3~	50 Гц	230/400 В ± 10%
60 Гц	220 / 380 В
Мощность двигателя	кВт	50 Гц	3,0	4,0
60 Гц	3,6	4,8
Потребляемый ток	А	50 Гц	11,5 / 6,6	15,2 / 8,8
60 Гц	18,5 / 10,7	21,0 / 12,0
Число оборотов	мин-1	50 Гц	1450
60 Гц	1740
Средний уровень шума	дБ(А) ®DIN45635	50 Гц	75
60 Гц	77
Макс. вес	кг		95	101

V-KTА 80/1
Вакуум / давление	бар	S1)	0	0	-0,4	-0,5	-0,6	0	-0,4	-0,5	-0,6	0	-0,4	-0,5	-0,6	0	-0,4	-0,5	-0,6
D2)	0	+0,4	+0,5	+0,6	+0,7
Производитель-ность	м3/ч 50 Гц	S*	70,0	68,0	58,5	55,0	50,8	67,0	57,6	54,0	49,5	66,0	56,3	52,7	48,2	65,0	55,4	51,7	47,0
D	68,5	64,4	52,7	49,4	46,0	63,5	51,8	48,6	45,0	62,8	50,8	47,5	43,8	62,0	50,0	46,6	43,0
м3/ч 60 Гц	S*	82,6	80,2	69,0	64,9	60,0	79,0	68,0	63,7	58,4	77,9	66,4	62,2	56,9	76,7	65,4	61,0	55,5
D	80,8	76,0	62,2	58,3	54,3	74,9	61,1	57,3	53.1	74.1	59,9	56,0	51,7	73.2	59,0	55,0	50,7
Мощность двигателя	кВт	50Гц	3,0	4,0	3,0	4,0
60Гц	3,6	4,8

V-KTА 80/2
Вакуум / давление	бар	S1)	0	0	-0,4	-0,5	-0,6	0	-0,4	-0,5	-0,6	0	-0,4	-0,5	-0,6	0	-0,4	-0,5	-0,6
D2)	0	+0,4	+0,5	+0,6	+0,7
Производитель-ность	м3/ч 50 Гц	S*	50,5	48,7	39,6	36,3	32,0	48,0	38,8	35,4	31,1	47,2	37,8	34,5	30,0	46,3	37,0	33,5	29,0
D	73,0	69,2	58,5	55,6	53,0	68,2	57,3	54,6	52,0	67,2	56,4	53,7	51,0	66.5	55,4	52,6	50,0
м3/ч 60 Гц	S*	60,0	57,5	46,7	42,8	37,8	56,6	45,8	41,8	36,7	55,7	44,6	40,7	35,4	54,6	43,7	39,5	34,2
D	86,1	81,7	69,0	65,6	62,5	80,5	67,6	64,4	61,4	79,3	66,6	63,4	60,2	78,5	65,4	62,1	59,0
Мощность двигателя	кВт	50Гц	3,0	4,0	3,0	4,0
60Гц	3,6	4,8

V-KTА 80/3
Вакуум / давление	бар	S1)	0	0	-0,4	-0,5	-0,6	0	-0,4	-0,5	-0,6	0	-0,4	-0,5	-0,6	0	-0,4	-0,5	-0,6
D2)	0	+0,4	+0,5	+0,6	+0,7
Производитель-ность	м3/ч 50 Гц	S*	74,5	72,5	64,2	60,7	56,0	71,5	68,2	59,7	55,0	70,5	61,8	58,3	53.7	69.5	60,8	57,2	52.5
D	57,0	53,5	41,0	37,5	33,7	52,5	39,8	36,3	32.5	51,5	38,6	35,0	31.2	50,4	37,5	33,7	30,0
м3/ч 60 Гц	S*	87,9	85,6	75,8	71,6	66,1	84,4	80,5	70,4	64,9	83,2	72,9	68,8	63,4	82.1	71,7	67,5	62,0
D	67,3	63,1	48,4	44,3	39,8	62,0	47,0	42,8	38,4	60,8	45,5	41,3	36,8	59,5	44,3	39,8	35,4
Мощность двигателя	кВт	50Гц	3,0												4,0	3,0	4,0
60Гц	3,6	4,8	3,6	4,8
