Каталог серии V (стр. 12 )

Принадлежности

V-DTА	60	80
Обратный клапан	ZRK		25(03)	25(03)
Штуцер шланга	ZSA		25(50)	25(50)
Предохранительный выключатель двигателя	ZMS	50 Гц	100/60	160/100	160/100	160/100
60Гц	160/100	200/160	200/160	250/160

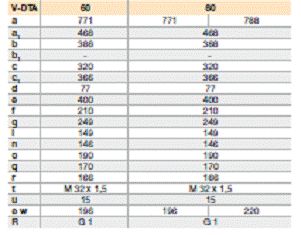

Размеры [мм]

	(01) Двухсторонний впуск охлаждающего воздуха
	(31) Односторонний впуск охлаждающего воздуха
	A Впуск
	B Напорный патрубок
	D Ограничительный клапан давления
	E Впуск охлаждающего воздуха
	F Выпуск охлаждающего воздуха
	М Табличка с указанием типа смазки
	N Заводская табличка
	O Табличка с указанием направления вращения

* Производительность при атмосферном воздухе давлением 1 бар (абс.) и температуре воздуха в 20 ºС. Характеристики, данные таблиц (допуск ±10%) относятся к прогретому вакуумному компрессору. Размеры a и Æ w, а также напряжение потребляемого тока могут иметь отклонения

# по запросу

Ротационно-пластинчатый компрессор без смазки с подшипниками по обе стороны ротора. Фланцевый двигатель с гибкой торсионной муфтой. Производительность от 100 до 153 м³/ч (58,куб. футов в минуту). Давление до 1,5 для непрерывного режима работы и до 2,2 бар для прерывистого режима работы. Высокая эффективность и бесшумная работа. Шумопоглощающий кожух обеспечивает выход охлаждающего воздуха. Конструкция, обеспечивающая простоту сервисного обслуживания и эксплуатации. Двигатели соответствуют DIN EN 60034 , исполнение соответствует типу защиты IP55 и классу изоляции F.

Выборочная диаграмма 50 Гц	Выборочная диаграмма 60 Гц
Производительность в м3/ч ®		Производительность в м3/ч ®
Давление бар	Давление бар

V-DTR	100	140
Производительность	м3/ч	50 Гц	100	130
60 Гц	120	155
Давление	бар	50 Гц	1,0-1,5	1,0-1,5
		60 Гц	1,0-1,4	1,0-1,5
Исполнение двигателя	3~	50 Гц	230 / 400 В ± 10%
60 Гц	265 / 460 В ± 10%
Мощность двигателя	кВт	50 Гц	4,0 – 5,5	5,5 – 7,5
60 Гц	4,8 – 6,5	6,5 – 9,0
Потребляемый ток	А	50 Гц	14,2/8,2 – 19,5/11,3	19,5/11,3 – 27,0/15,5
60 Гц	15,0/8,6 – 20,0/11,5	20,0/11,5 – 28,0/16,0
Число оборотов	мин-1	50 Гц	1450
60 Гц	1740
Средний уровень шума	дБ(А) ®DIN45635	50 Гц	75 - 76	76 -77
60 Гц	77 - 78	78 - 79
Макс. вес	кг

Принадлежности

V-DTR	100	140
Обратный клапан	ZRK		32(03)	32(03)
Штуцер шланга	ZSA		32(50)	32(50)
Предохранительный выключатель двигателя	ZMS	50 Гц	160/100	200/160	200/160	- /100
60Гц	160/100	250/160	250/160	- /160

Размеры [мм]

	A Впуск
B Напорный патрубок
D Ограничительный клапан давления
E Впуск охлаждающего воздуха
F Выпуск охлаждающего воздуха
М Табличка с указанием типа смазки
N Заводская табличка
O Табличка с указанием направления вращения
W Табличка обслуживания

* Производительность при атмосферном воздухе давлением 1 бар (абс.) и температуре воздуха в 20 ºС. Характеристики, данные таблиц (допуск ±10%) относятся к прогретому вакуумному компрессору. Размеры a и Æ w, а также напряжение потребляемого тока могут иметь отклонения

# по запросу

Давление – вакуум

Давление в бар®

Производительность в м3/ч ®

Разрежение в бар ®

Выборочные данные

Ротационно-пластинчатые нагнетательно-вакуумные насосы 74-85

Серия V-KTN 76-77 Серия V-KTA 78-81 Серия V-KTR 82-85

Ротационно-пластинчатые нагнетательно-вакуумные насосы без смазки с подшипниками по обе стороны ротора. Производительность от 15,7 до 51 м³/ч, Давление/вакуум до ± 0,6 бар. Встроенный всасывающий фильтр и фильтр воздушного дутья. Шумопоглощающий кожух обеспечивает снижение уровня шума, повышает интенсивность охлаждения и защищает оператора от контакта с горячими поверхностями. Возможность гибкого соединения, низкий уровень пульсации, простота управления, техобслуживания и установки. С охладителем сжатого газа. Двигатели соответствуют DIN EN 60034 , исполнение соответствует типу защиты IP55 и классу изоляции F.

V-KTN	15	25	40
Исполнение двигателя	3~	50 Гц	200-255/346-440 В ± 5%
60 Гц	200-290 / 346-500 В ± 5%
1~		230В ± 10% (50/60 Гц)
Мощность двигателя	кВт (3~)	50 Гц	0,55	1,1	1,85
60 Гц	0,90	1,3	2,2
кВт (1~)	50 Гц	0,75	1,0·	1,86·
60 Гц	0,90	1,3·	2,20·
Потребляемый ток	А (3~)	50 Гц	3,6 / 2,1	5,55 / 3,2	9,0 / 5,2
60 Гц	3,6 / 2,2	5,55 / 3,2	9,0 / 5,2
А (1~)	50 Гц	5,6	6.6	10,5
60 Гц	6,5	7,9	#
Число оборотов	мин-1	50 Гц	1450
60 Гц	1740
Средний уровень шума	дБ(А) ®DIN45635	50 Гц	64	66	68
60 Гц	66	68	70
Макс. вес	кг	3~	28,4	35,1	49,9
		1~	28,6	35,2	52,2

V-KTN 15
Вакуум / давление	бар	S1)	0	-0,4	-0,5	-0,6	0	-0,4	-0,5	-0,6	0	-0,4	-0,5	-0,6	0	-0,4	-0,5	-0,6
D2)	0	+0,4	+0,5	+0,6
Производитель-ность	м3/ч 50 Гц	S*	15,7	13,1	12,1	11,1	14,8	11,7	10,7	9,7	14,4	11,2	10,2	9,2	14,0	10,7	9,6	8,6
D	16,7	12,8	11,6	10,4	15,4	11,3	10,3	9,2	15,0	10,9	9,9	8,8	14,6	10,4	9,4	8,3
м3/ч 60 Гц	S*	18,8	15,7	14,5	13,3	17,8	14,0	12,8	11,6	17,3	13,4	12,2	11,0	16,8	12,8	11,5	10,3
D	20,0	15,4	13,9	12,5	18,5	13,6	12,4	11,0	18,0	13,1	11,9	10,6	17,5	12,5	11,3	10,0
Мощность двигателя	кВт	50Гц	0,75
60Гц	0,90

V-KTN 25
Вакуум / давление	бар	S1)	0	-0,4	-0,5	-0,6	0	-0,4	-0,5	-0,6	0	-0,4	-0,5	-0,6	0	-0,4	-0,5	-0,6
D2)	0	+0,4	+0,5	+0,6
Производитель-ность	м3/ч 50 Гц	S*	24,0	19,5	18,0	16,5	22,0	17,0	15,4	13,6	21,5	16,3	14,4	12,5	21,0	15,3	13,4	11,6
D	26,2	19,7	18,1	16,5	23,5	17.2	15,7	14,1	22,5	16,4	14,8	13,5	21,5	15,7	14,3	13,0
м3/ч 60 Гц	S*	28,8	23,4	21,6	19,8	26,4	20,4	18,5	16,3	25,8	19,6	17,3	15,0	25,2	18,4	16,1	13,9
D	31,4	23,6	21,7	19,8	28,2	20,6	18,8	16,9	27,0	19,7	17,8	16,2	25,8	18,8	17,2	15,6
Мощность двигателя	кВт	50Гц	1,1
60Гц	1,5

V-KTN 40
Вакуум / давление	бар	S1)	0	-0,4	-0,5	-0,6	0	-0,4	-0,5	-0,6	0	-0,4	-0,5	-0,6	0	-0,4	-0,5	-0,6
D2)	0	+0,4	+0,5	+0,6
Производитель-ность	м3/ч 50 Гц	S*	42,5	36,4	34,2	32,0	41,0	35,2	33,0	30,0	39,5	33,5	31,2	28,0	38,3	31,5	29,1	26,5
D	42,0	31,3	28,4	25,2	40,5	30,1	27,2	24,0	38,7	29,0	26,0	23,1	37,0	27,5	24,7	22,0
м3/ч 60 Гц	S*	51,0	43,7	41,0	38,4	49,2	42,2	39,6	36,0	47,4	40.2	37,4	33,6	46,0	37,8	34,9	31,8
D	50,4	37,6	34,1	30,2	48,6	36,1	32,6	28,8	46,4	34,8	31,2	27,7	44,4	33,0	29,6	26,4
Мощность двигателя	кВт	50Гц	1,85
60Гц	2,2

1) S Всасываемый воздух
