A Вакуумный штуцер | I2 Контроль масла подшипника ступени высокого давления | U Предохранительный термостат рабочей температуры |
B Выход отработанного воздуха | I3 Контроль масла редуктора | U2 Удаление воздуха из системы охлаждения |
E Впуск охлаждающего воздуха | I4 Контроль охлаждающей жидкости | V Реле уровня свежего масла |
F Выпуск охлаждающего воздуха | K Слив свежего масла | X, X1 Фланец DN65 DIN2501 PN6 |
G Клеммная коробка | K1 Слив масла подшипника ступени низкого давления | |
Н Маслозаливное отверстие свежее масло | K2 Слив масла подшипника ступени высокого давления | Принадлежности |
H1 Маслозаливное отверстие подшипника ступени низкого давления | K3 Слив масла редуктора | V1 Реле уровня подшипника ступени низкого давления |
K4 Слив охлаждающей жидкости | V2 Реле подшипника ступени высокого давления | |
H2 Маслозаливное отверстие подшипника ступени высокого давления | L Смазочный насос | V4 Реле уровня охлаждающей жидкости |
H3 Маслозаливное отверстие редуктора | М Табличка с указанием типа смазки | Z Отделитель масляного тумана |
H4 Горловина отверстия для заливки охлаждающей жидкости и предохранительный клапан | N Заводская табличка | Z1 Устройство промывки |
I Контроль свежего масла | O Табличка с указанием направления вращения | |
I1 Контроль масла подшипника ступени низкого давления | R Водяной охладитель |
* Относительно состояния во всасывающем патрубке. Характеристики, данные таблиц (допуск ±10%) определены по программе PNEUROP и относятся к прогретому вакуумному насосу. Размеры a и Æ w, а
также напряжение потребляемого тока могут иметь отклонения
| VWZ (13) Вакуумный насос с циркуляционной системой охлаждения: Двухступенчатый ротационно-пластинчатый вакуумный насос со встроенной системой водяного охлаждения. Производительность от 700 до 1440 м³/ч, предельный вакуум 0,5 мбар абс. Благодаря смазке свежим маслом пригоден для работы с агрессивными газами. Простая смена ступени за счет модульной конструкции. Термостат рабочей температуры и встроенный клапан регулировки охлаждающей воды. Широкий ассортимент дополнительных принадлежностей. Двигатели соответствуют DIN EN 60034 , исполнение соответствует типу защиты IP55 и классу изоляции F. |
Выборочная диаграмма 50 Гц | Выборочная диаграмма 60 Гц | ||
Производительность в м3/ч ® |
| Производительность в м3/ч ® |
|
Давление всасывания в мбар (абс.) | Давление всасывания в мбар (абс.) | ||
V-VWZ | 702 | 1002 | 1202 | ||
Производительность | м3/ч | 50 Гц | 700 | 1000 | 1200 |
60 Гц | 840 | 1200 | 1440 | ||
Предельный вакуум | мбар (абс.) | 0,5 | |||
Исполнение двигателя | 3~ | 50 Гц | 400-690 В ± 10% | ||
60 Гц | 380 / 660 В | ||||
Мощность двигателя | кВт | 50 Гц | 18,5 – 22,0 | 22,0 – 30,0 | 30,0 – 37,0 |
60 Гц | 22,2 – 26,4 | 26,4 – 36,0 | 36,0 – 44,4 | ||
Потребляемый ток | А | 50 Гц | 36/20,8 – 43/24,8 | 43/24,8 – 58/33,5 | 58/33.5 – 73/42 |
60 Гц | # - # | # - # | # - # | ||
Число оборотов | мин-1 | 50 Гц | 950 | ||
60 Гц | 1140 | ||||
Средний уровень шума | дБ(А) ®DIN45635 | 50 Гц | 80 | 81 | 82 |
60 Гц | 81 | 82 | 84 | ||
Макс. вес | кг | 1 | 2 | 2 | |
Запас свежего масла | л (Н) | 3 / 21 | |||
Расход свежего масла | л/ч (Н) | 0,342 / 0,410 | 0,760 / 0,912 ï 0,949 / 1,138 | ||
Количество заправки подшипник ступени низкого давления | л (Н1) | 3.5 / 4,5 / 7,0 | |||
Количество заправки подшипник ступени высокого давления | л (Н2) | 3.5 / 4,5 / 7,0 | |||
Количество заправки - редуктор | л (Н3) | 3.5 / 4,5 / 7,0 | |||
Количество охлаждающей воды (50% глизантин) | л | 360 | 370 | 370 |
Принадлежности
Сепаратор жидкости Обратный клапан Переключатель со звезды на треугольник Вакуумный переключатель / Вакуумметр | Вакуумплотный пылеотделитель 2/2-ходовой электромагнитный клапан Отделитель масляного тумана Устройство промывки |

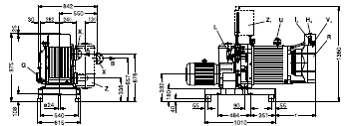

Размеры [мм]
|
|
A Вакуумный штуцер | I2 Контроль масла подшипника ступени высокого давления | U Предохранительный термостат рабочей температуры |
B Выход отработанного воздуха | I3 Контроль масла редуктора | U2 Удаление воздуха из системы охлаждения |
E Впуск охлаждающего воздуха | I4 Контроль охлаждающей жидкости | V Реле уровня свежего масла |
F Выпуск охлаждающего воздуха | K Слив свежего масла | X Фланец DN100 DIN28404 |
G Клеммная коробка | K1 Слив масла подшипника ступени низкого давления | |
Н Маслозаливное отверстие свежее масло | K2 Слив масла подшипника ступени высокого давления | Принадлежности |
H1 Маслозаливное отверстие подшипника ступени низкого давления | K3 Слив масла редуктора | V1 Реле уровня подшипника ступени низкого давления |
K4 Слив охлаждающей жидкости | V2 Реле подшипника ступени высокого давления | |
H2 Маслозаливное отверстие подшипника ступени высокого давления | L Смазочный насос | V4 Реле уровня охлаждающей жидкости |
H3 Маслозаливное отверстие редуктора | М Табличка с указанием типа смазки | |
H4 Горловина отверстия для заливки охлаждающей жидкости и предохранительный клапан | N Заводская табличка | |
I Контроль свежего масла | O, О1 Табличка с указанием направления вращения | |
I1 Контроль масла подшипника ступени низкого давления | R Водяной охладитель |
* Относительно состояния во всасывающем патрубке. Характеристики, данные таблиц (допуск ±10%) определены по программе PNEUROP и относятся к прогретому вакуумному насосу. Размеры a и Æ w, а также напряжение потребляемого тока могут иметь отклонения
| VWZ (14) Двухступенчатый ротационно-пластинчатый вакуумный насос со встроенной системой водяного охлаждения. Производительность от 100 до 480 м³/ч, предельный вакуум 0,5 мбар (абс.). Благодаря смазке свежим маслом пригоден для работы с агрессивными газами. Простая смена ступени за счет модульной конструкции. Рабочая температура и встроенный клапан регулировки охлаждающей воды. Широкий ассортимент дополнительных принадлежностей. Двигатели соответствуют DIN EN 60034 , исполнение соответствует типу защиты IP55 и классу изоляции F. |
Выборочная диаграмма 50 Гц | Выборочная диаграмма 60 Гц | ||
Производительность в м3/ч ® |
| Производительность в м3/ч ® |
|
Давление всасывания в мбар (абс.) | Давление всасывания в мбар (абс.) | ||
V-VWZ(14) | 102 | 162 | 252 | 402 | ||
Производительность | м3/ч | 50 Гц | 100 | 160 | 250 | 400 |
60 Гц | 120 | 192 | 300 | 480 | ||
Предельный вакуум | мбар (абс.) | 0,5 | ||||
Исполнение двигателя | 3~ | 50 Гц | 230/400В ±10%ï 400-690 В ± 10% | |||
60 Гц | 220,380В ï 380 / 660 В | |||||
Мощность двигателя | кВт | 50 Гц | 4,0 | 5,5 | 7,5 | 11,0 |
60 Гц | 4,8 | 6,6 | 9,0 | 13,2 | ||
Потребляемый ток | А | 50 Гц | 15,2 / 8,8 | 11,5 / 6,6 | 15,5 / 8,9 | 21 / 12 |
60 Гц | # | # | # | # | ||
Число оборотов | мин-1 | 50 Гц | 1450 | |||
60 Гц | 1740 | |||||
Средний уровень шума | дБ(А) ®DIN45635 | 50 Гц | 70,5 | 72 | 73 | 74 |
60 Гц | 71,5 | 73 | 74 | 75 | ||
Макс. вес | кг | 440 | 445 | 455 | 510 | |
Запас свежего масла | л (Н) | 2 / 6 | ||||
Расход свежего масла | л/ч (Н) | 0,130 / 0,156 | 0,162 / 0,194 | |||
Количество заправки подшипник ступени низкого давления | л (Н1) | 1,6 / 1,8 / 2,8 | ||||
Количество заправки подшипник ступени высокого давления | л (Н2) | 1,6 / 1,8 / 2,8 | ||||
Количество заправки - редуктор | л (Н3) | 1,6 / 1,8 / 2,8 | ||||
Расход охлаждающей воды (впуск: 15ºС; выпуск: 25/35/45ºС) | л/ч | 200/100/60 | 260/140/80 | 350/160/120 | 450/220/170 |
|
