Каталог серии V (стр. 13 )

2) D Нагнетаемый воздух

Принадлежности

V-KTN	15	25	40
Обратный клапан	ZRK		13	13	20
Штуцер шланга	ZSA		13	13	20
Предохранительный выключатель двигателя	ZMS (3~) ZMS (1~)	50 Гц 60 Гц	40 / 25 40 / 25	63 / 40 63 / 40	100 / 63 100 / 63
50Гц 60Гц	63 100	100 100	160 #

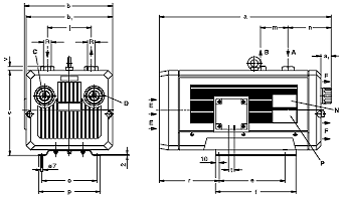

Размеры [мм]

	A Вакуумный штуцер
	B Напорный патрубок
	C Вакуумный регулировочный клапан
	D регулировочный клапан давления
	E Впуск охлаждающего воздуха
	F Выпуск охлаждающего воздуха
	М Табличка с указанием типа смазки
	N Заводская табличка
	O Табличка с указанием направления вращения
	Р Заводская табличка двигателя

* Относительно состояния во всасывающем патрубке. Характеристики, данные таблиц ( допуски ±10%) относятся к прогретому нагнетательно-вакуумному насосу.

# по запросу

· Вакуумная мощность по запросу

Ротационно-пластинчатые нагнетательно-вакуумные насосы без смазки. Производительность от 55 до 90 м³/ч. Вакуум до -0,6 бар и давление до +0,7 бар. Возможность изменения производительности по вакуумированию и сжатому воздуху в зависимости от требований конкретной области применения: Исполнение /1: стандартная производительность по вакуумированию и созданию давления. Исполнение /2: максимальная производительность по сжатому воздуху. Исполнение /3: максимальная производительность по вакуумированию. Высокая эффективность и бесшумная работа. Шумопоглощающий кожух обеспечивает выход охлаждающего воздуха по выбору только с одной или с обеих сторон. Конструкция, обеспечивающая простоту сервисного обслуживания и эксплуатации.

V-KTА	60
Исполнение двигателя	3~	50 Гц	230/400 В ± 10%
60 Гц	220 / 380 В
Мощность двигателя	кВт	50 Гц	2,2	3,0
60 Гц	2,6	3,6
Потребляемый ток	А	50 Гц	8,6 / 4,9	11,5 / 6,6
60 Гц	13,6 / 7,9	18,5 / 10,7
Число оборотов	мин-1	50 Гц	1450
60 Гц	1740
Средний уровень шума	дБ(А) ®DIN45635	50 Гц	73
60 Гц	76
Макс. вес	кг		86	92

V-KTА 60/1
Вакуум / давление	бар	S1)	0	0	-0,4	-0,5	-0,6	0	-0,4	-0,5	-0,6	0	-0,4	-0,5	-0,6	0	-0,4	-0,5	-0,6
D2)	0	+0,4	+0,5	+0,6	+0,7
Производитель-ность	м3/ч 50 Гц	S*	54,3	52,5	44,7	42,0	38,6	51,8	44,0	41,3	37,6	51,1	43,2	40,5	36,7	50,5	42,5	39,7	36,0
D	54,0	50,5	40,5	37,5	34.4	49,7	39,7	36,8	33,7	48,8	38,9	36,0	32,9	48,0	38,0	35.2	32,0
м3/ч 60 Гц	S*	64,1	62,0	52,7	49,6	45,5	61,1	51,9	48,7	44,4	60,3	51,0	47,8	43,3	59,6	50.2	46,8	42,5
D	63,7	59,6	47,8	44,3	40,6	58,6	46,8	43,4	39,8	57,6	45,0	42,5	38,8	56,6	44,8	41,5	37,8
Мощность двигателя	кВт	50Гц	2,2	3,0
60Гц	3,6

V-KTА 60/2
Вакуум / давление	бар	S1)	0	0	-0,4	-0,5	-0,6	0	-0,4	-0,5	-0,6	0	-0,4	-0,5	-0,6	0	-0,4	-0,5	-0,6
D2)	0	+0,4	+0,5	+0,6	+0,7
Производитель-ность	м3/ч 50 Гц	S*	40,0	38,8	32,4	30,1	26,9	38,3	31,7	29,3	26,0	37,8	31,0	28,5	25,0	37,2	30,1	27,6	24,0
D	57,5	54,6	45.2	42,8	40,5	53,7	44.5	42.1	39,8	52,9	43,8	41,4	39,2	52,0	43,0	40,7	38,5
м3/ч 60 Гц	S*	47,2	45,8	38,2	35.5	31,7	45,2	37,4	34,6	30,7	44,6	36,6	33,6	29,5	43,9	35.5	32,6	28,3
D	67,9	64,4	53.3	50,5	47,8	63,4	52,5	49,7	47,0	62,4	51,7	48,9	46,3	61,4	50,7	48,0	45,4
Мощность двигателя	кВт	50Гц	2,2	3,0
60Гц	3,6

V-KTА 60/3
Вакуум / давление	бар	S1)	0	0	-0,4	-0,5	-0,6	0	-0,4	-0,5	-0,6	0	-0,4	-0,5	-0,6	0	-0,4	-0,5	-0,6
D2)	0	+0,4	+0,5	+0,6	+0,7
Производитель-ность	м3/ч 50 Гц	S*	59,5	57,2	48,6	45,9	43,0	56,6	47,8	45,1	42.2	55,9	47,2	44,4	41,4	55,4	46.5	43,6	40,5
D	45,0	42,5	32,6	29,7	26,4	41,6	31,8	28,9	25,6	40,8	31,1	28,2	24,8	40,0	30,5	27,4	24,0
м3/ч 60 Гц	S*	70,2	67,5	57,3	54.2	50,7	66,8	56,4	53.2	49,8	66,0	55,7	52,4	48,9	65,4	54,9	51,4	47,8
D	53.1	50,2	38,5	35,0	31,2	49,1	37,5	34.1	30,2	48,1	36,7	33,3	29,3	47,2	36,0	32,3	28,3
Мощность двигателя	кВт	50Гц	2,2	3,0	2,2	3,0
60Гц	2,6	3,6

1) S Всасываемый воздух
