Каталог серии V (стр. 1 )

Каталог серии V

Серия V

Содержание

Ротационно-пластинчатое оборудование

Введение 4-21

Выборочные данные. Ротационно-пластинчатые вакуумные насосы 22-63

Выборочные данные. Ротационно-пластинчатые компрессоры 64-73

Выборочные данные. Ротационно-пластинчатые нагнетательно-вакуумные 74-85

насосы

Принадлежности 86-105

Приложения 106-115

Ротационно-пластинчатые вакуумные насосы, компрессоры и ротационно-пластинчатые нагнетательно-вакуумные насосы без смазки

Серии V-VTE, V-DTE

Наша самая компактная серия в вакуумном исполнении (V-VTE) и нагнетательном исполнении (V-DTE), каждое из исполнений - в 4 типоразмеров. Благодаря своим компактным размерам, данные изделия превосходно подходят для монтажа в различное оборудование. Отличаются особо тихим ходом и длительным сроком службы.

Серии V-VTN, V-DTN, V-KTN

Наша средняя серия предлагает все три вида оборудования – вакуумное исполнение (V-VTN), нагнетательное (V-DTN) и комбинированное – нагнетательно-вакуумное исполнение (V-KTN). Симметрично оформленные каналы впуска и выпуска обеспечивают оптимальное управление потоком воздуха. Обусловленные зазором потери мощности минимизируются за счет применения материалов с малым коэффициентом теплового расширения.

Серии V-VTA, V-DTA, V-KTA

Самая крупная серия (V-VTA, V-DTA и V-KTA) также предлагает все три вида оборудования в новом унифицированном корпусе. Разрабатывая данную серию, мы руководствовались многолетним опытом, приобретенным в различных отраслях машиностроения, в частности - в сфере печатного и бумагоперерабатывающего оборудования.

Серии V-VTR, V-DTR, V-KTR

Установки нашей новейшей серии с пластинчатым ротором без смазки могут использоваться в качестве вакуумного насоса (V-VTR), компрессора (V-DTR) и комбинированного нагнетательно-вакуумного насоса (V-KTR). Даже внешний вид устройств говорит о прогрессе: комбинированная сторона обслуживания и управления для быстрого доступа к фильтрам и клапанам. Укрупненные впуск и выпуск для охлаждающего воздуха обеспечивают достаточный поток охлаждающего воздуха, в том числе и при высоких температурах окружающей среды. Конструктивные детали как, например, массивное оребрение кожухов, оптимизированное управление охлаждающим воздухом, термическое разделение камер нагнетания и всасывания в корпусе фильтра, а также минимизация контактных поверхностей теплопередающих компонентов обеспечивают значительное снижение рабочих температур.

Преимущества:

Сниженный уровень шума Удобство в обслуживании Экологичность, работа без смазки Безопасность в эксплуатации и способность выдерживания нагрузки Надежность и экономичность Широкая гамма принадлежностей Сервисная служба доступна на всех континентах Техника не требовательна к обслуживанию

Ротационно-пластинчатые вакуумные насосы со смазкой маслом

Серии V-VCE, V-VGD, V-VCB и V-VC

Наши ротационно-пластинчатые вакуумные насосы со смазкой маслом с объемным расходом от 4 до 1 535 м2/ч отлично зарекомендовали себя для самого различного применения в промышленности. Мы предлагаем самый большой выбор на мировом рынке маслозаполненных вакуумных промышленных насосов для высокой и низкой глубины вакуума.

Ассортимент VC основан на трех различных принципах конструирования:

Компактные насосы с односторонней опорой Средние типоразмеры с опорой ротора с обеих сторон и гибкой муфтой Крупноразмерные насосы с опорой ротора с обеих сторон, гибкой муфтой и двойным корпусом

Пластинчатые роторы VC в стандартном исполнении имеют воздушное охлаждение. Опционально возможна установка масляно-водяного охлаждения для эксплуатации при высоких температурах окружающей среды или рекуперации тепла. Воздух очищается с помощью встроенного фильтра очистки от масляного тумана с очень высокой степенью сепарации, обеспечивая удаление масла практически при любых условиях эксплуатации. Фильтры очистки от масляного тумана в целях обслуживания легко и быстро заменяются через уплотненную кольцом круглого сечения крышку технического люка, а у насосов, начиная с типоразмера 50-150 напрямую, снаружи, через фильтр с байонетным затвором. Все насосы, начиная с размера 25, серийно оборудуются газобалластным клапаном. Это позволяет оптимизировать стойкость к водяному пару и возникающий водяной пар на прогретом насосе подается в газообразном виде.

Кроме того, для вакуумных насосов серии VC, начиная с размера 25, сконструирован двухкамерный гидробак с двумя смотровыми стеклами, обеспечивающий маслоснабжение при самых неблагоприятных условиях эксплуатации (для размеров 50-150 - опционально). Так как при использовании неэмульгирующих марок масла, например, Elmo Rietschle Multi-Lube, конденсат и масло при остановке насоса вновь разделяются, обогащенную воду в баке можно распознать по нижнему смотровому стеклу и своевременно слить, прежде чем насос будет поврежден.

Серийный объем поставки

Сепаратор жидкости Пластины из специального сплава с высоким сроком службы Отделение масла с постоянной откачкой масла Газобалластный клапан, начиная с размера 50 Фильтр очистки масляного тумана с байонетным затвором для размеров 50-150 Большой технологический люк, начиная с размера 200 Фильтр сита, нержавеющий, или бумажный фильтр Обратный клапан

Опции

Увеличенный газовый балласт Контроль фильтра Контроль уровня масла Контроль температуры масла Водяное охлаждение Масляное охлаждение, масляный нагрев

Специальные принадлежности

Вакуумно-регулировочный клапан Внешний обратный клапан Внешний фильтр всасывания Пылеотделитель для установки трубопроводов Влагоотделитель Вакуум-метр Вакуум-камера Специальные масла для вакуумных насосов Система управления плавным пуском

Преимущества

Пластины с очень высоким сроком службы Низкий уровень шума Высокая стойкость к водяному пару Простое обслуживание Широкие возможности применения Варианты подачи кислорода

Ротационно-пластинчатые вакуумные насосы со смазкой свежим маслом

Серии V-VL, V-VLB, V-VLV, V-VWZ

Наше новейшее поколение ротационно-пластинчатых вакуумных насосов со смазкой свежим маслом разработано специально для применения в химической и фармацевтической промышленности. Эти насосы великолепно подходят для работы в неблагоприятных условиях, например, для подачи агрессивных паров и газовых смесей и для случаев, когда необходимо перекачивать большие объемы водяного пара или когда существует опасность аглютинирования или полимеризации.

Насосы со смазкой свежим маслом поставляются в исполнение с воздушным или водяным охлаждением. Модульная конструкция обеспечивает особую простоту в обслуживании. Возможно изготовление индивидуальных системных решений.

Насосы со смазкой свежим маслом отличаются более низкой ценой, гибкостью и более широкой сферой применения, а также достигают более глубокого вакуума, чем сравнимые насосы для химической промышленности.

Наши ротационно-пластинчатые вакуумные насосы со смазкой свежим маслом имеют коррозионно-стойкие пластины из композитных материалов, вставленные в шлицы ротора. Во время вращения пластины вдавливаются и выжимаются вдоль стенки цилиндра. Между двумя соседними пластинами, ротором и корпусом образуется замкнутое насосное пространство. Тонкая пленка свежего масла смазывает пластины, герметизирует полости и смывает из насоса агрессивные технологические среды. Технологический газ входит в насосное пространство через впуск, заключается между двумя пластинами и уплотняется, в то время как вращение уменьшает насосный объем. Сжатый газ выходит из насоса и попадает в следующую насосную камеру. Впускные и выпускные клапаны, которые могут забиваться или загрязняться нагаром, отсутствуют. Незначительное количество загрязненного масла выходит вместе с потоком газа, сепарируется и собирается в коллекторе остаточного масла. Модульные ступени насоса полностью охлаждаются водяной рубашкой, что препятствует возникновению местного перегрева в насосе. Серия V-VLV имеет воздушное охлаждение. Имеется возможность согласования температуры согласно процессу для предотвращения образования конденсата и возникновения таких проблем как полимеризация или склеивание материалов в насосе. Серия V-VLVпоставляется также во взрывозащищенном исполнении ATEX (сертификат).

Принадлежности

Система управления Сепаратор конденсата на входе и выходе Контроль температуры Увеличенный масляный бак Устройство промывки Насосные установки в сборе

Преимущества

Технологическая надежность Возможность применения для агрессивных газов и подачи больших объемов водяного пара Горизонтальная или вертикальная конструкция Модульная сборка, одно - или двухступенчатая Воздушное или водяное охлаждение Низкие рабочие температуры Отсутствие полимеризации или склеивания Удобство в обслуживании Возможность поставки индивидуально скомплектованной насосной установки Возможность поставки V-VLV-2 со свидетельством об испытании Возможность поставки V-VWZ во взрывозащищенном исполнении

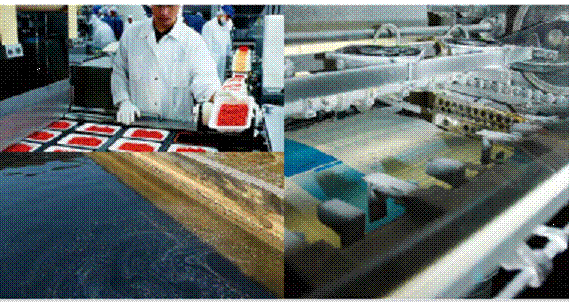

Применение

Пластинчатые роторы без смазки

Печатная промышленность

Печатные машины Прочее печатное оборудование

Деревообрабатывающая промышленность

Зажимные устройства

Общая промышленность

Манипуляторы Подъемное оборудование и механизмы удерживания

Оборудование для защиты окружающей среды

Вентиляционные установки

Упаковочная промышленность

Упаковочные машины

Пластинчатые роторы со смазкой свежим маслом

Химическая и фармацевтическая промышленность

Нанесение покрытий Дистилляция Дегазация Фильтрация Фракционирование Импрегнирование Охлаждение Ректифицирование Сушка Испарение

Пластинчатые роторы со смазкой маслом

Деревообрабатывающая промышленность

Вытяжные установки

Зажимные устройства

Общая промышленность

Вытяжные установки Промышленные печи Зажимные устройства Сушильные установки

Переработка продуктов питания

Фасовочные установки Куттеры

Пневматический транспорт

Оборудование для защиты окружающей среды

Вентиляционные установки Вытяжные установки Сушильные установки

Упаковочная промышленность

Упаковочные машины Системы централизованного вакуумирования

Обзор продукции – Ротационно-пластинчатые вакуумные насосы

Ротационно-пластинчатые вакуумные насосы без смазки

V-VTE

Производительность от 3,5 до 12 м³/ч. Предельный вакуум 150 мбар (абс.). Компактная конструкция, простота монтажа. Тихий ход, устойчивые к коррозии роторы. В стандартную комплектацию входят шланговый соединитель и выходной глушитель.

V-VTN

Производительность от 11,7 до 50,4 м³/ч. Предельный вакуум 150 мбар (абс.). Низкий уровень пульсации. Простота управления, техобслуживания и установки. Встроенный всасывающий воздушный фильтр. Шумопоглощающий кожух обеспечивает снижение уровня шума, улучшает охлаждение и защищает оператора от контакта с горячими поверхностями. Возможность гибкого соединения.

V-VTA

Производительность от 55 до 92 м³/ч. Предельный вакуум 150 мбар (абс.). С подшипниками по обе стороны ротора. Двигатель с фланцевым креплением с пальцевой муфтой. Стабильная характеристика и низкий уровень шума. Направленное охлаждение благодаря шумопоглощающему кожуху (выход охлаждающего воздуха по выбору только с одной или с обеих сторон). Конструкция, обеспечивающая простоту сервисного обслуживания и эксплуатации.

V-VTR

Производительность от 100 до 155 м³/ч. Предельный вакуум 150 мбар (абс.). С подшипниками по обе стороны ротора. Двигатель с фланцевым креплением с эластичной муфтой. Стабильная характеристика и низкий уровень шума. Направленное охлаждение благодаря шумопоглощающему кожуху. Конструкция, обеспечивающая простоту сервисного обслуживания и эксплуатации.

Ротационно-пластинчатые вакуумные насосы со смазкой (маслозаполненные)

V-VGA

Производительность от 4 до 7,2 м³/ч. Предельный вакуум 20 мбар (абс.). Занимает небольшое пространство благодаря т консольной конструкции ротора и встроенного

двигателя. Воздушное охлаждение, тихий ход.

V-VCE

Производительность от 25 до 48 м³/ч. Предельный вакуум 20 мбар (абс.). Фланцевый двигатель, подшипники по обе стороны ротора, воздушное охлаждение. В стандартную комплектацию входит мелкоячеистый фильтр, вакуумный обратный клапан, газобалластный клапан и масляный сепаратор.

V-VGC

Производительность от 4 до 7,2 м³/ч. Предельный вакуум 2 мбар (абс.). Занимает небольшое пространство благодаря консольной конструкции ротора и встроенного

двигателя. Воздушное охлаждение, тихий ход.

V-VGD

Производительность от 10 до 18 м³/ч. Предельный вакуум выбирается оператором: 2 мбар (абс.) для высокого вакуума или 10 мбар (абс.) для низкого вакуума. Занимает небольшое пространство благодаря консольной конструкции ротора и встроенного двигателя. В стандартную комплектацию входит мелкоячеистый фильтр, вакуумный обратный клапан и масляный сепаратор. Очень тихая работа.

Обзор продукции – Ротационно-пластинчатые вакуумные насосы

Ротационно-пластинчатые вакуумные насосы со смазкой (маслозаполненные)

V-VCB

Производительность от 20 до 26,5 м³/ч. Предельный вакуум 2 мбар (абс.).

Разработан для установки в небольшие машины для вакуумной упаковки. Фланцевый двигатель, подшипники по обе стороны ротора, воздушное охлаждение. В стандартную комплектацию входят мелкоячеистый фильтр, вакуумный обратный клапан и масляный сепаратор.

V-VCA

Производительность от 25 до 48 м³/ч. Предельный вакуум 0,5 мбар (абс.). Фланцевый двигатель, подшипники по обе стороны ротора, воздушное охлаждение. В стандартную комплектацию входят мелкоячеистый фильтр, вакуумный обратный клапан со стороны разрежения, газобалластный клапан и масляный сепаратор.

V-VC

Объемный расход от 50 до 1 535 м³/ч. Предельный вакуум 0,1 мбар (абс.). Фланцевый двигатель, подшипники по обе стороны ротора, воздушно-масляный теплообменник для насосов с объемным расходом от 150 м³/ч. В стандартную комплектацию входят мелкоячеистый фильтр, вакуумный обратный клапан со стороны разрежения, газобалластный клапан, защитный кожух и масляный сепаратор.

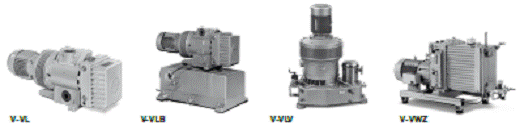

Ротационно-пластинчатые вакуумные насосы со смазкой свежим маслом

V-VL

Производительность от 10 до 120 м³/ч. Предельный вакуум до 30 мбар (абс.). Подшипники по обе стороны ротора. Воздушное охлаждение, уровень низких температур. Уплотнение вала для защиты подшипников от агрессивных рабочих сред.

V-VLB

Производительность от 10 до 120 м³/ч. Предельный вакуум до 30 мбар (абс.). Подшипники по обе стороны ротора. Воздушное охлаждение, уровень низких температур. Уплотнение вала для защиты подшипников от агрессивных рабочих сред. В стандартную комплектацию входит бак для отработанного масла и для конденсата.

V-VLV-2

Двухступенчатый, вертикальной конструкции. Производительность от 27 до 120 м³/ч. Предельный вакуум 0,5 мбар (абс.). Пригоден для перекачки агрессивных рабочих сред. Применение в сочетании с вакуумным насосом с кулачковыми роторами.

V-VWZ

Двухступенчатый, с системой водяного охлаждения. Производительность от 100 до 1440 м³/ч, предельный вакуум 0,5 мбар (абс). Пригоден для работы с агрессивными газами. Простая смена ступени за счет модульной конструкции. Термостат рабочей температуры и встроенный клапан регулировки охлаждающей воды. Широкий ассортимент дополнительных принадлежностей.

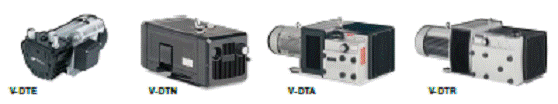

Обзор продукции – Ротационно-пластинчатые компрессоры

Ротационно-пластинчатые компрессоры без смазки

V-DTE

Объемный расход от 3,5 до 12 м³/ч. Давление до 1 бар. Компактная конструкция, простота монтажа. Тихий ход, устойчивые к коррозии роторы. В стандартную комплектацию входит шланговый соединитель, входной глушитель и предохранительный клапан.

V-DTN

Объемный расход от 11,3 до 52,2 м³/ч. Давление до 1 бар. Низкий уровень пульсации, простота монтажа, техобслуживания и установки. Со встроенным всасывающим воздушным фильтром. Шумопоглощающий кожух обеспечивает снижение уровня шума, интенсивное охлаждение и защищает оператора от контакта с горячими поверхностями. Возможность гибкого соединения. При необходимости оснащается охладителем сжатого газа.

V-DTA

Объемный расход от 58 до 88 м³/ч. Давление до 1,5 бар для непрерывного режима работы и до 2,2 бар для прерывистого режима работы. Подшипники с обеих сторон, фланцевый двигатель с пальцевой муфтой. Стабильная характеристика и тихий ход. Направленное управление охлаждающим воздухом благодаря шумопоглощающему кожуху (выход охлаждающего воздуха по выбору только с одной или с обеих сторон). Конструкция, обеспечивающая простоту сервисного обслуживания и эксплуатации.

VDTR

Объемный расход от 100 до 155 м³/ч. Давление до 1,5 бар для непрерывного режима работы и до 2,2 бар для прерывистого режима работы. Подшипники с обеих сторон, фланцевый двигатель с эластичной муфтой. Стабильная характеристика и тихий ход. Направленное управление охлаждающим воздухом благодаря шумопоглощающему кожуху. Конструкция, обеспечивающая простоту сервисного обслуживания и эксплуатации.

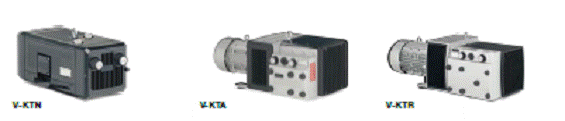

Обзор продукции – Ротационно-пластинчатые нагнетательно-вакуумные насосы

Ротационно-пластинчатые нагнетательно-вакуумные насосы без смазки

V-KTN

Производительность от 15,7 до 51 м³/ч. Давление/вакуум до ± 0,6 бар. Низкий уровень пульсации, простота управления, техобслуживания и установки. Встроенный всасывающий фильтр и фильтр сжатого воздуха. Шумопоглощающий кожух обеспечивает снижение уровня шума, повышает интенсивность охлаждения и защищает оператора от контакта с горячими поверхностями. Возможность гибкого соединения. С охладителем сжатого газа.

V-KTA

Производительность от 60 до 136,5 м³/ч. Вакуум до - 0,6 бар и давление до +0,7 бар. Переменные ступени производительности для адаптации к соответствующему применению. Стабильная характеристика и тихий ход. Направленное управление охлаждающим воздухом благодаря шумопоглощающему кожуху (выход охлаждающего воздуха по выбору только с одной или с обеих сторон). Конструкция, обеспечивающая простоту сервисного обслуживания и эксплуатации.

V-KTR

Производительность от м³/ч. Вакуум до - 0,6 бар и давление до +0,6 бар. Подшипники с обеих сторон. Фланцевый двигатель с эластичной муфтой. Стабильная характеристика и тихий ход. Направленное управление охлаждающим воздухом благодаря шумопоглощающему кожуху. Конструкция, обеспечивающая простоту сервисного обслуживания и эксплуатации.

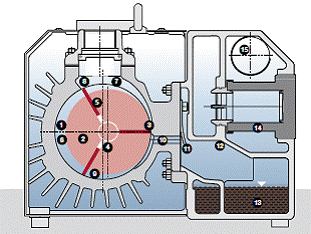

Роторные пластины (шиберы) – Принцип действия

Увеличение давления за счет изменения рабочего объема – именно в этом заключается принцип действия шибера. Почти во всех сферах применения данный принцип статической конструкции обеспечивает великолепные возможности использования.

В цилиндрическом отверстии в корпусе (1) ротор (2) эксцентрично расположен таким образом, что почти касается отверстия (3). Во множество шлицов ротора вставлены так называемые пластины или замыка, которые при вращении ротора за счет центробежной силы скользят своей внешней кромкой вдоль отверстия в корпусе.

За счет этого между двумя пластинами образуется вытеснительная камера (6), объем которой при вращении постоянно изменяется. Воздух в камеру поступает через впускное отверстие (7) до тех пор, пока задняя пластина не достигнет конца впускного отверстия (8). В этот момент поступления потока камера (6) достигает своего максимального объема.

После того как камера все дальше удаляется от всасывающего канала, ее объем (9) становится все меньше. Воздух сжимается, давление возрастает.

У большинства конструкций позади выпускных каналов (10) располагаются выпускные клапаны (11), препятствующие противотоку вытесненного воздуха обратно в камеру.

Удаление масла из воздуха в вакуумных насосах с циркуляционной смазкой

Вытесненная через выпускные каналы (10) и выпускные клапаны (11) масляно-воздушная смесь попадает в корпус сепаратора масла (12). Там происходит отделение масла от воздуха. Сепарация масла при этом выполняется в две стадии. Большая часть масляно-воздушной сепарации осуществляется через предварительную очистку. При этом за счет искусного направления и поворотов потока из воздуха удаляются наиболее крупные капли масла. Отделенное таким образом масло поступает обратно в сборник отработанного масла (13)

Предварительно обезмасляный воздух направляется далее через специальные элементы удаления масла из воздуха (14), в которых отделяются самые мельчайшие частицы масла. Масло, отделенное в специальных элементах, через маслооткачивающую магистраль возвращается в масляный контур насоса. Воздух, практически не содержащий масла, выводится через выпуск отработанного воздуха (15) в окружающую среду или отводится с помощью шланго - или трубопровода.

1 Корпус

2 Ротор

3 Отверстие

4 Шлицы

5 Пластины

6 Вытеснительная камера

7 Впускной канал

8 Впускное отверстие

9 Нагнетательная камера

10 Нагнетательный канал

11 Выпускные клапаны

12 Корпус сепаратора масла

13 Сборник обработанного масла

14 Элементы удаления масла из воздуха

15 Выпуск отработанного воздуха

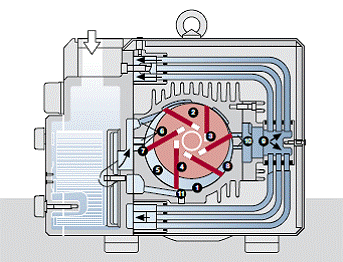

Роторные пластины (шиберы) без смазки – Принцип действия

Увеличение давления за счет сокращения рабочего объема – принцип действия шибера функционирует по этой формуле. Почти во всех сферах применения – давление, разрежение и комбинация последних - данный принцип статической конструкции обеспечивает великолепные возможности использования.

В цилиндрическом отверстии в корпусе (1) ротор (2) эксцентрично расположен таким образом, что почти касается отверстия (3). Во множество шлицов ротора вставлены так называемые пластины или замыка, которые при вращении ротора за счет центробежной силы скользят своей внешней кромкой вдоль отверстия в корпусе.

За счет этого между двумя пластинами образуется вытеснительная ячейка (5), объем которой при вращении постоянно изменяется. Воздух в камеру поступает через впускные каналы (6) до тех пор, пока задняя пластина не достигнет конца впускного отверстия (7). В этот момент поступления потока камера (5) достигает своего максимального объема.

После того как ячейка все дальше удаляется от всасывающего канала, ее объем становится все меньше. Воздух сжимается, давление возрастает.

Сжатие продолжается до тех пор, пока давление в ячейке (8) не превысит давление в нагнетательной камере и сжатый воздух начнет выходить через нагнетательные каналы (10).

У некоторых типов позади нагнетательных каналов располагаются выпускные клапаны, препятствующие противотоку вытесненного воздуха обратно в ячейку, пока в ячейке не будет достигнуто предельное давление сжатия. В вакуумном насосе процесс сжатия протекает аналогичным образом, причем в ячейке создается уменьшающееся разрежение, а в камере (9) атмосферное давление.

У нагнетательно-вакуумных насосов нижний вывод впускного отверстия (-ий) (6) для вакуума располагается чуть ближе. За счет этого имеется возможность заполнять ячейку, заполненную воздухом из-за разрежения лишь частично, через второй впуск (11).

Чтобы избежать снижения образования вакуума, этот канал наддува несколько удален от основного впуска. За счет выбора впускных каналов (6 или 11) можно регулировать соотношение между производительностью на вакуум и на давление.

1 Корпус

2 Ротор

3 Шлицы

4 Пластины

5 Ячейка

6 Впускной канал

7 Впускное отверстие

8 Ячейка

9 Нагнетательная камера

10 Нагнетательный канал

11 Впускной канал

Вакуум

Вакуум в мбар (абс.) ®

Производительность в м3/ч ®

Выборочные данные

Ротационно-пластинчатые вакуумные насосы 22-63

Серия V-VTE 24-25 Серия V-VTN 26-27 Серия V-VTA 28-29 Серия V-VTR 30-31 Серия V-VGA 32-33 Серия V-VCE 34-35 Серия V-VGC 36-37 Серия V-VGD 38-39 Серия V-VCB 40-41 Серия V-VCA 42-43 Серия V-VC 44-49 Серия V-VL 50-51 Серия V-VLB 52-53 Серия V-VLV 54-55 Серия V-VWZ (Серия V-VWZ (

Небольшие ротационно-пластинчатые насосы без смазки. Компактная конструкция, простота монтажа. Тихий ход, устойчивые к коррозии роторы. В стандартную комплектацию входят шланговый соединитель и выходной глушитель. Производительность от 3,5 до 12 м³/ч. Предельный вакуум 150 мбар (абс.). Двигатели соответствуют DIN EN 60034, исполнение соответствует типу защиты IP55 и классу изоляции F. Имеется возможность поставки в исполнении с двигателем постоянного тока 24V.

Выборочная диаграмма 50 Гц	Выборочная диаграмма 60 Гц
Производительность в м3/ч ®		Производительность в м3/ч ®
Давление всасывания в мбар (абс.)	Давление всасывания в мбар (абс.)

V-VTE	3	6	8	10
Производительность	м3/ч	50 Гц	3,5	6,0	8,0	10
60 Гц	4,2	7,2	9,6	12
Предельный вакуум	мбар (абс.)	150
Исполнение двигателя	3~		200-255/346-440 В (50 Гц) / 200-277 / 346-480 В (60 Гц)
1~		230 В ± 10% (50/60 Гц)
Мощность двигателя	кВт (3~)	50 Гц	0,120	0,25	0,37	0,37
60 Гц	0,145	0,30	0,44	0,44
кВт (1~)	50 Гц	0,120	0,25	0,35	0,35
60 Гц	0,145	0,30	0,42	0,42
Потребляемый ток	А (3~)	50 Гц	1,12/0,71	1,40/0,81	2,77/1,6	2,77/1,6
60 Гц	1,02/0,62	1,6/0,9	2,25/1,3	2,25/1,3
А (1~)	50 Гц	1,3	2,3	3,4	3,4
60 Гц	1,4	2,5	3,9	3,9
Число оборотов	мин-1	50 Гц	2
60 Гц	3
Средний уровень шума	дБ(А) ®DIN45635	50 Гц	55	57	59	60
60 Гц	57	59	61	62
Макс. вес	кг		6,5	7,5	8,0	10,3
