Каталог серии V (стр. 15 )

Принадлежности

V-KTA	80
Обратный клапан	ZRK		25 (03)
Пылеотделитель	ZFP
Предохранительный выключатель двигателя	ZMS	50 Гц 60 Гц	160 / 100 200 / 160	160 / 100 250 /160

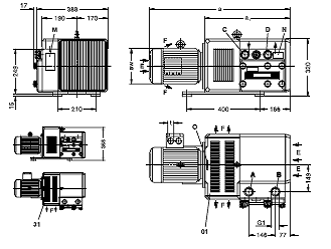

Размеры [мм]

	(01) Двухсторонний выпуск охлаждающего воздуха
	(31) Односторонний выпуск охлаждающего воздуха
	A Вакуумный штуцер
	B Напорный патрубок
	C Вакуумный регулировочный клапан
	D регулировочный клапан давления
	E Впуск охлаждающего воздуха
	F Выпуск охлаждающего воздуха
	М Табличка с указанием типа смазки
	N Заводская табличка
	O Табличка с указанием направления вращения

Более высокие давления и вакуума по запросу!

* Относительно состояния во всасывающем патрубке. Данные таблиц (допуск ±10%) относятся к прогретому нагнетательно-вакуумному насосу.

Размеры a и Æ w, а также напряжение потребляемого тока могут иметь отклонения

Ротационно-пластинчатые нагнетательно-вакуумные насосы без смазки с подшипниками по обе стороны ротора. Фланцевый двигатель с гибкой торсионной муфтой. Производительность от 100 до 160 м³/ч, вакуум до - 0,6 бар, давление до + 0,6 бар. Высокая эффективность и бесшумная работа. Шумопоглощающий кожух обеспечивает выход охлаждающего воздуха. Конструкция, обеспечивающая простоту сервисного обслуживания и эксплуатации. Двигатели соответствуют DIN EN 60034 , исполнение соответствует типу защиты IP55 и классу изоляции F.

V-KTR	100
Исполнение двигателя	3~	50 Гц	230/400 В ± 10%
60 Гц	265 / 460 В ± 10%
Мощность двигателя	кВт	50 Гц	5,5
60 Гц	6,5
Потребляемый ток	А	50 Гц	19,5 / 11,3
60 Гц	20,0 / 11,5
Число оборотов	мин-1	50 Гц	1450
60 Гц	1740
Средний уровень шума	дБ(А) ®DIN45635	50 Гц	76
60 Гц	77
Макс. вес	кг		151

V-KTR 100
Вакуум / давление	бар	S1)	0	-0,2	-0,4	-0,5	-0,6	0	-0,2	-0,4	-0,5	-0,6	0	-0,2	-0,4
D2)	0	+0,5 ï +0,6 ï
Производитель-ность	м3/ч 50 Гц	S*	103,6	99,5	93,4	88,3	82,3	102,1	97,2	90,7	84,8	78,7	56,3	95,0	86,8
D	110,0	101,5	90,6	85,3	79,6	107,1	99,0	88,7	82,8	76,7	50,8	96,5	86,3
м3/ч 60 Гц	S*	127,9	120,0	113,6	109,0	103,0	124,6	116,9	110,0	105.4	99,4	66,4	113,8	106,4
D	136,5	125,9	107,7	98,4	90,5	133,3	122,0	104,7	95,9	74.1	87,8	118,1	101,7
Требуемая мощность	кВт эфф.	50Гц	2,71	3.15	3,45	3,69	3,80	2,95	2,95	3,27	3,68	4,06	3,18	3,59	4,07
60Гц	3,88	4,26	4,61	4,75	4,87	4.15	4.15	4,61	4,80	5,24	4.43	4,93	5,36
Разность температуры сжатого воздуха	Δt ºC	50Гц	19,1	21,9	24,4	25,8	26,7	21,4	21,4	24.3	27,2	30,0	23.3	26,2	29,5
60Гц	22,0	25,0	27,5	28,5	29,5	25,0	25,0	28,0	30,8	32,5	28,0	31,0	34,0

V-KTR 100
Вакуум / давление	бар	S1)	-0,5	-0,6	0	-0,2	-0,4	-0,5	-0,6	0	-0,2	-0,4	-0,5	-0,6
D	+0,4	+0,5	+0,6
Производитель-ность	м3/ч 50 Гц	S*	81,8	75,6	99,6	93,8	85,2	80,8	74,7	98,8	92,6	84,3	79,8	74,2
D	80,2	74,3	102,3	95,2	85,2	79,1	73,2	100,8	94,0	84,2	78,0	71,9
м3/ч 60 Гц	S*	101,6	95,8	118,8	112,3	104,5	99,7	93,8	117,0	110,9	102,8	97,8	91,9
D	93,2	84,6	128,3	116,0	100,1	91,9	83,4	126,6	114.0	98,6	90,6	81,7
Требуемая мощность	кВт эфф.	50Гц	4,30	4,45	3,32	3,73	4,25	4,49	4,72	3,44	3,92	4,38	4,64	4,83
60Гц	5,53	5,67	4,65	5,18	5,61	5,77	5,94	4,85	5,36	5,77	5,99	6,15
Разность температуры сжатого воздуха	Δt ºC	50Гц	31,0	32,5	24,8	28,0	31,0	32,8	34,3	25,8	29,0	32,6	34,3	36,0
60Гц	35,0	36,0	29,5	32,5	36,0	36,7	37,5	30,5	34,0	37,5	38,3	39,3

1) S Всасываемый воздух
