Каталог серии V (стр. 8 )

Принадлежности

Сепаратор жидкости Обратный клапан Переключатель со звезды на треугольник Вакуумный переключатель Вакуумметр

Вакуумплотный пылеотделитель 2/2-ходовой электромагнитный клапан Фланец со скобой Фланцевые детали

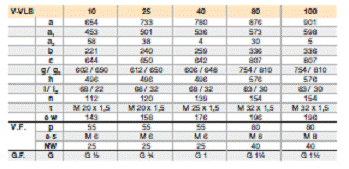

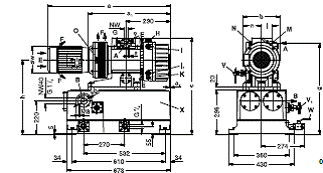

Размеры [мм]

	01-04 Положение штуцера
	01 Стандартное исполнение
	A Вакуумный штуцер
	B Выход отработанного воздуха
	E Впуск охлаждающего воздуха
	F Выпуск охлаждающего воздуха
	Н Маслозаправочное отверстие
	I/I1 Контроль масла мин/макс
	К Слив масла
	М Табличка с указанием типа смазки
	N Заводская табличка
	O Табличка с указанием направления вращения
	V Реле уровня свежего масла
	V1 Реле уровня конденсата
	W Место слива конденсата
	X Бак отработанного масла (17 л)
	V.F. Вакуумный фланце DIN 28404
	G. F. Резьбовой фланец

* Относительно состояния во всасывающем патрубке. Характеристики, данные таблиц (допуск ±10%) относятся к прогретому вакуумному насосу. Размеры a и Æ w, а также напряжение потребляемого тока могут иметь отклонения.

# по запросу

Двухступенчатый ротационно-пластинчатый вакуумный насос вертикальной конструкции. Производительность от 27 до 120 м³/ч. Предельный вакуум 0,5 мбар (абс.). Смазка свежим маслом защищает насосную камеру от агрессивных паров. Можно использовать в сочетании с вакуумным насосом с кулачковыми роторами. Двигатели соответствуют DIN EN 60034 , исполнение соответствует типу защиты IP55 и классу изоляции F.

Выборочная диаграмма 50 Гц	Выборочная диаграмма 60 Гц
Производительность в м3/ч ®		Производительность в м3/ч ®
Давление всасывания в мбар (абс.)	Давление всасывания в мбар (абс.)

V-VLV-2	25	40	60	80	100
Номинальная производительность	м3/ч	50 Гц	27	40	60	80	100
60 Гц	32	48	72	96	120
Предельный вакуум	мбар (абс.)		0,5
Исполнение двигателя	3~	50 Гц	230 / 400 В ± 10%
60 Гц	220 / 380 В
Мощность двигателя	кВт	50 Гц	1,5	1,5	2,2	3,0	3,0
60 Гц	1,8	1,8	2,6	3,6	3,6
Потребляемый ток	А	50 Гц	6,1/3,5	6,1/3,5	8,3/4,8	11,4/6,6	11,4/6,6
60 Гц	8,0/4,6	8,0/4,6	13,6/7,9	18,5/10,7	18,5/10,7
Число оборотов	мин-1	50 Гц	1450
60 Гц	1740
Средний уровень шума	дБ(А) ®DIN45635	50 Гц	73	73	73	73	74
60 Гц	76	76	76	76	77
Макс. вес	кг		140	155	180	215	235
Заправочный объем масла	л (мин/ макс)		2 / 6
Расход свежего масла	л/ч	50 Гц	0,065
60 Гц	0,078

Принадлежности

Предварительный отделитель Устройство промывки Обратный клапан Атмосферный клапан Переключающее устройство

Фланец со скобой Фланцевые детали Вакуумный переключатель / вакуумметр Заслонка Конденсатор

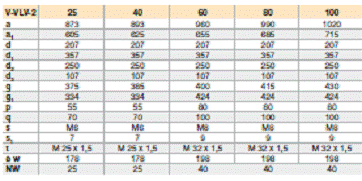

Размеры [мм]

	01-03 Положение штуцера
	01 Стандартное исполнение
	A Вакуумный штуцер
	B Выход отработанного воздуха
	E Впуск охлаждающего воздуха
	F Выпуск охлаждающего воздуха
	Н Маслозаправочное отверстие
	I Контроль масла
	К Слив масла
	К1 Слив конденсата
	М Табличка с указанием типа смазки
	N Заводская табличка
	O Табличка с указанием направления вращения
	Q Смазочный насос
	V Реле уровня свежего масла
	V1 Реле уровня конденсата
	W Краник слива конденсата
	X Бак отработанного масла
	Z Устройство промывки
	Z1 Манометр

* Относительно состояния во всасывающем патрубке. Характеристики, данные таблиц (допуск ±10%) определены по программе PNEUROP и относятся к прогретому вакуумному насосу. Размеры a и Æ w, а также напряжение потребляемого тока могут иметь отклонения.

VWZ (13) Вакуумный насос с циркуляционной системой охлаждения: Двухступенчатый ротационно-пластинчатый вакуумный насос со встроенной системой водяного охлаждения. Производительность от 100 до 480 м³/ч, предельный вакуум 0,5 мбар абс. Благодаря смазке свежим маслом пригоден для работы с агрессивными газами. Простая смена ступени за счет модульной конструкции. Термостат рабочей температуры и встроенный клапан регулировки охлаждающей воды. Широкий ассортимент дополнительных принадлежностей. Двигатели соответствуют DIN EN 60034 , исполнение соответствует типу защиты IP55 и классу изоляции F.

Выборочная диаграмма 50 Гц	Выборочная диаграмма 60 Гц
Производительность в м3/ч ®		Производительность в м3/ч ®
Давление всасывания в мбар (абс.)	Давление всасывания в мбар (абс.)

V-VWZ	102	162	252	402
Производительность	м3/ч	50 Гц	100	160	250	400
60 Гц	120	192	300	480
Предельный вакуум	мбар (абс.)	0,5
Исполнение двигателя	3~	50 Гц	230/400В ±10%ï 400-690 В ± 10%
60 Гц	220,380В ï 380 / 660 В
Мощность двигателя	кВт	50 Гц	4,0	5,5	7,5	11,0
60 Гц	4,8	6,6	9,0	13,2
Потребляемый ток	А	50 Гц	15,2 / 8,8	11,5 / 6,6	15,5 / 8,9	21 / 12
60 Гц	#	#	#	#
Число оборотов	мин-1	50 Гц	1450
60 Гц	1740
Средний уровень шума	дБ(А) ®DIN45635	50 Гц	70,5	72	73	74
60 Гц	71,5	73	74	75
Макс. вес	кг		460	475	495	550
Запас свежего масла	л (Н)	2 / 6
Расход свежего масла	л/ч (Н)		0,130 / 0,156	0,162 / 0,194
Количество заправки подшипник ступени низкого давления	л (Н1)		1,6 / 1,8 / 2,8
Количество заправки подшипник ступени высокого давления	л (Н2)		1,6 / 1,8 / 2,8
Количество заправки - редуктор	л (Н3)		1,6 / 1,8 / 2,8
Количество охлаждающей воды (50% глизантин)	л		56	52	74	68

Принадлежности

Сепаратор жидкости Обратный клапан Переключатель со звезды на треугольник Вакуумный переключатель / Вакуумметр

Вакуумплотный пылеотделитель 2/2-ходовой электромагнитный клапан Отделитель масляного тумана Устройство промывки

Размеры [мм]
