Каталог серии V (стр. 17 )

2) D Нагнетаемый воздух

Принадлежности

V-KTR	140
Обратный клапан	ZRK		32 (03)w
Пылеотделитель	ZFP
Предохранительный выключатель двигателя	ZMS	50 Гц 60 Гц	200 / 160 250 / 160	- / 160 - /200

Размеры [мм]

A Вакуумный штуцер

B Напорный патрубок

C Вакуумный регулировочный клапан

D регулировочный клапан давления

E Впуск охлаждающего воздуха

F Выпуск охлаждающего воздуха

М Табличка с указанием типа смазки

N Заводская табличка

O Табличка с указанием направления вращения

W Табличка обслуживания

Более высокие давления и вакуума по запросу!

* Относительно состояния во всасывающем патрубке. Данные таблиц (допуск ±10%) относятся к прогретому нагнетательно-вакуумному насосу.

Размеры a и Æ w, а также напряжение потребляемого тока могут иметь отклонения

Принадлежности

Выборочные данные – Принадлежности

Сепараторы ZFD – Отделитель конденсата ZFP – Вакуумплотный пылеотделитель ZFT – Герметизированный пылеотделитель Фильтры ZAF – Всасывающий фильтр ZVF – Вакуумплотный всасывающий фильтр Звукоизоляция ZBX – Звуконепроницаемый корпус Манометры ZVM – Вакуум-метр ZDM - Манометр Устройства регулировки и коммутации ZAD – Устройство мягкого пуска ZMS – Предохранительный выключатель двигателя Штуцера для шлангов ZSA – Штуцер шланга Смазки ZSO - Масла ZSF – Консистентные смазки Камеры ZVK – Вакуум-камера Клапаны ZRK – Обратный клапан ZRV – Клапан регулировки вакуума ZRD – Клапан регулировки давления

88 89 90 91 92-93 94 95 96 97 98 99 100 101 102 103 104 105

Принадлежности

ZFD – Отделитель конденсата

Сепаратор конденсата со специальным сепарационным элементом для конденсата. Алюминиевая верхняя часть корпуса для монтажа в трубопровод вакуумного насоса со стороны разрежения

Размеры [мм]

		N Заводская табличка O Табличка со стрелкой X Элемент удаления масла из воздуха S Штуцер впуска воздуха T Штуцер выпуска воздуха h Высота

ZDF	Производительность	Потеря давления			Идент.-№	Элемент удаления масла из воздуха
	м3/ч	Δр / мбар	S	T	ZFD	X
145(02)	60	130	G ¾	G ¾	200887	730526
145(01)	80	170	G 1	G 1	200833	730526
216(03)	100	70	Rp 1 ¼	Rp 1 ¼	201449	730527
216(03)	150	100	Rp 1 ½	Rp 1 ½	201450	730527
216(01)	200	130	G 2	G 2	200834	730527

Принадлежности

ZFP – Вакуумплотный пылеотделитель

Вакуумплотный пылеотделитель с патронным бумажным фильтром и алюминиевой верхней частью корпуса для монтажа в трубопровод вакуумного насоса со стороны разрежения

Размеры [мм]

		N Заводская табличка O Табличка со стрелкой X Элемент удаления масла из воздуха S Штуцер впуска воздуха T Штуцер выпуска воздуха h Высота

ZFР	Производительность			Идент.-№	Фильтрующий патрон
	Давление всасывания	Давление всасывания
	м3/ч	S	T	ZFP	X
500 мбар (абс.)	900 мбар (абс.)
145(11)	80	60	Rp ¾	Rp ¾	212211	730512
145(06)	100	80	G 1	G 1	208639	730512
216(07)	220	160	Rp 1 ¼	Rp 1 ¼	208899	730517
216(06)	300	220	Rp 1 ½	Rp 1 ½	208898	730517
216(01)	400	320	G 2	G 2	208677	730517
216(51)	460	360	Rp 2 ½	Rp 2 ½	208897	730517
216(52)	500	400	G 3	G 3	208680	730517

* Относительно противодавления в 20 мбар. Начиная с размера фракции более 3 мкм, наши фильтры имеют степень сепарации 99,9%.

Принадлежности

ZFТ– Герметизированный пылеотделитель

Герметизированный пылеотделитель с патронным бумажным фильтром и алюминиевой верхней частью корпуса для монтажа в трубопровод компрессоров без смазки со стороны разрежения. В этом пылеотделителе сепарируется угольная пыль, образующаяся в результате износа угольных пластин.

Размеры [мм]

(21)-(24) Макс. давление ≤ 2бар С резьбовым креплением Макс. температура применения - 130 ºС (41)-(46) Макс. давление ≤ 2бар С резьбовым креплением Макс. температура применения - 160 ºС N Заводская табличка O Табличка со стрелкой X Фильтрующий патрон S Штуцер впуска воздуха T Штуцер выпуска воздуха h Высота

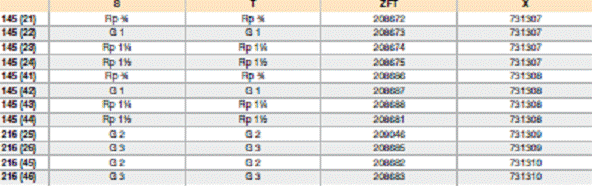

ZFT Идент.-№ Фильтрующий

патрон

* Относительно противодавления в 20 мбар. Начиная с размера фракции более 3 мкм, наши фильтры имеют степень сепарации 99,9%. Производительность, потери давления, рабочее давление – по запросу.

Принадлежности

ZFТ– Всасывающий фильтр

Всасывающий фильтр с патронным бумажным фильтром под защитным кожухом для всасываемого воздуха компрессоров.

Размеры [мм]

	(00) Исполнение с коленом (50) Исполнение с двойным трубным патрубком T Штуцер выпуска воздуха X Фильтрующий патрон

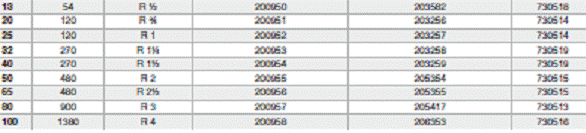

ZAF	Производи-тельность		Исполнение с коленом	Исполнение с двойным трубным патрубком	Фильтрирующий патрон
	м3/ч	Т	(00)	(50)	Х

* Относительно противодавления в 20 мбар. Начиная с размера фракции более 3 мкм, наши фильтры имеют степень сепарации 99,9%. Указанные всасывающие фильтры по присоединительным размерам и проходному сечению согласованы с изготавливаемыми нами компрессорами.

Принадлежности

ZVF– Всасывающий фильтр

Вакуумплотный всасывающий фильтр с патронным бумажным фильтром в корпусе из стальной жести для установки со стороны всасывания в вакуумных насосах со всасывающим шлангопроводом.

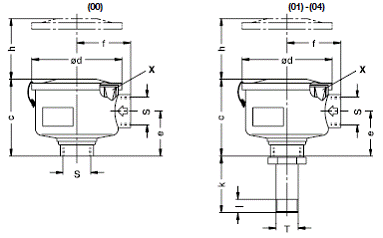

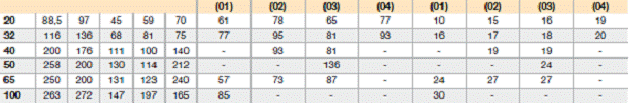

Размеры [мм]

Исполнение с двойным трубным патрубком

(00) Исполнение без навесных деталей (01)-(04) Исполнение с двойным трубным патрубком S Штуцер впуска воздуха T Штуцер выпуска воздуха X Фильтрующий патрон h Высота

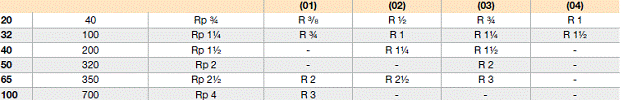

ZVF	Произво- дительность
		Исполнение с двойным трубным патрубком

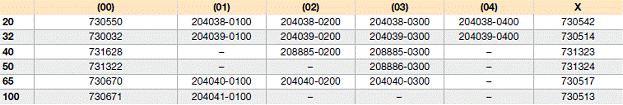

ZVF	Исполнение без навесных деталей	Исполнение с двойным трубным патрубком	Фильтрующий патрон

* Относительно противодавления в 10 мбар. Начиная с размера фракции более 3 мкм, наши фильтры имеют степень сепарации 99,9%.
