Каталог серии V (стр. 5 )

Принадлежности

V-VGD	10	15	10	15
	50 Гц	60 Гц
Штуцер шланга	ZSA		13 (18)
Предохранительный выключатель двигателя	ZMS	(3~)	25 / 16	40 / 16	25 / 16	40 /16
ZMS	(1~)	40	40	40	60

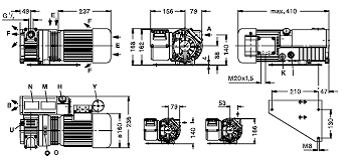

Размеры [мм]

A Вакуумный штуцер

B Выход отработанного воздуха

E Впуск охлаждающего воздуха

F Выпуск охлаждающего воздуха

Н Маслозаправочное отверстие

I Контроль масла

К Слив масла

М Табличка с указанием типа смазки

N Заводская табличка

O Табличка с указанием направления вращения

U Газобалластный клапан

X Вакуумный переключатель

Y Конденсатор (1~)

* Относительно состояния во всасывающем патрубке. Характеристики, данные таблиц (допуск ±10%) относятся к прогретому вакуумному насосу. Размеры могут иметь отклонения.

Стойкость к водяному пару см. информацию I 200 (по запросу)

# по запросу

Маслозаполненный ротационно-пластинчатый вакуумный насос производительностью от 20 до 26,5 м³/ч, предельный вакуум до 2 мбар (абс.). Разработан для установки в небольшие машины для вакуумной упаковки. Фланцевый двигатель, подшипники по обе стороны ротора, воздушное охлаждение. В стандартную комплектацию входит мелкоячеистый фильтр, вакуумный обратный клапан со стороны разрежения и масляный сепаратор. Двигатели соответствуют DIN EN 60034 , исполнение соответствует типу защиты IP55 и классу изоляции F.

Выборочная диаграмма 50 Гц	Выборочная диаграмма 60 Гц
Производительность в м3/ч ®		Производительность в м3/ч ®
Давление всасывания в мбар (абс.)	Давление всасывания в мбар (абс.)

V-VСВ	20	25	20	25
50 Гц	60 Гц
Производительность	м3/ч		20	22,5	24	26,5
Предельный вакуум	мбар (абс.)	2
Исполнение двигателя	3~	200-265/346-460 В ±5%
1~	230 В ± 10%
Мощность двигателя	кВт (3~)	0,75	0,75	0,9	0,9
кВт (1~)	1,1	1,1	1,1	#
Потребляемый ток	А (3~)	4,1-5,5 / 2,36-3,2	#	14,1-5,5 / 2,36-3,2	#
А (1~)	5,5	5,3	5,5	#
Число оборотов	мин-1	2
Средний уровень шума	дБ(А) ®DIN45635		63	62	64	66
Макс. вес	кг		23
Заправочный объем масла	л		0,35

Принадлежности

V-VCB	20	25	20	25
	50 Гц	60 Гц
Штуцер шлангя	ZSA		13 (18)
Предохранительный выключатель двигателя	ZMS	(3~)	63 / 40	#	63 / 40	#
ZMS	(1~)	63	63	63	#

Размеры [мм]

A Вакуумный штуцер

B Выход отработанного воздуха

E Впуск охлаждающего воздуха

F Выпуск охлаждающего воздуха

Н Маслозаправочное отверстие

I Контроль масла

К Слив масла

М Табличка с указанием типа смазки

N Заводская табличка

O Табличка с указанием направления вращения

U Газобалластный клапан

Y Конденсатор (1~)

* Относительно состояния во всасывающем патрубке. Характеристики, данные таблиц ( допуск ±10%) относятся к прогретому вакуумному насосу. Размеры могут иметь отклонения.

Стойкость к водяному пару см. информацию I 200 (по запросу)

# по запросу

Маслозаполненный ротационно-пластинчатый вакуумный насос производительностью от 25 до 48 м³/ч. Предельный вакуум 0,5 мбар (абс.). Фланцевый двигатель, подшипники по обе стороны ротора, воздушное охлаждение. В стандартную комплектацию входит мелкоячеистый фильтр, вакуумный обратный клапан, газобалластный клапан и масляный сепаратор. Двигатели соответствуют DIN EN 60034 , исполнение соответствует типу защиты IP55 и классу изоляции F.

Выборочная диаграмма 50 Гц	Выборочная диаграмма 60 Гц
Производительность в м3/ч ®		Производительность в м3/ч ®
Давление всасывания в мбар (абс.)	Давление всасывания в мбар (абс.)

V-VCА	25	40
Производительность	м3/ч	50 Гц	25	40
60 Гц	30	48
Предельный вакуум	мбар (абс.)	0,5
Исполнение двигателя	3~	50 Гц	230/400 В ± 10%
60 Гц	220 / 380 В
1~	50 Гц 60 Гц	230В ± 10% 220 В
Мощность двигателя	кВт (3~) кВт (1~)	50 Гц	0,75	1,1
60 Гц	0,90	1,3
50 Гц	1,0	1,5
60 Гц	1,3	1,8
Потребляемый ток	А (3~)	50 Гц	3,5 / 2,0	4,7 / 2,7
60 Гц	#	#
А (1~)	50 Гц	7,2	9,0
60 Гц	10,9	#
Число оборотов	мин-1	50 Гц	1450
60 Гц	1740
Средний уровень шума	дБ(А) ®DIN45635	50 Гц	57	61
60 Гц	59	63
Макс. вес	кг	3~ /1~	40 / 45	50 / 53
Заправочный объем масла	л		1	2

Принадлежности

V-VСА	25	40
Обратный клапан	ZRK		20(03)	25(03)
Вакуумплотный пылеотделитель	ZFP		145(11)	145(06)
Вакуумплотный всасывающий фильтр	ZVF	50 / 60 Гц	20(53)	20(54) / 32(52)
Предохранительный выключатель двигателя	ZMS		#	#

Размеры [мм]

	A Вакуумный штуцер
	B Выход отработанного воздуха
	E Впуск охлаждающего воздуха
	F Выпуск охлаждающего воздуха
	Н Маслозаправочное отверстие
	I Контроль масла
	К Слив масла
	М Табличка с указанием типа смазки
	N Заводская табличка
	O Табличка с указанием направления вращения
	R Масляный радиатор
	U Газобалластный клапан

* Относительно состояния во всасывающем патрубке. Характеристики, данные таблиц (±10%) определены по программе PNEUROP и относятся к прогретому вакуумному насосу. Размеры a, p и Æ w, а также напряжение потребляемого тока могут иметь отклонения.
