Каталог серии V (стр. 6 )

Стойкость к водяному пару см. информацию I 200 (по запросу)

# по запросу

Маслозаполненный ротационно-пластинчатый вакуумный насос производительностью от 50 до 180 м³/ч, предельный вакуум до 0,1 мбар (абс). Фланцевый двигатель, подшипники по обе стороны ротора, воздушно-масляный теплообменник. В стандартную комплектацию насосов входит мелкоячеистый фильтр, вакуумный обратный клапан со стороны разрежения, защитный кожух, газобалластный клапан и масляный сепаратор. Имеется возможность поставки исполнений для подачи газов с повышенным содержанием кислорода, а также исполнений с высокой стойкостью к водяным парам для вакуумной сушки.

Выборочная диаграмма 50 Гц	Выборочная диаграмма 60 Гц
Производительность в м3/ч ®		Производительность в м3/ч ®
Давление всасывания в мбар (абс.)	Давление всасывания в мбар (абс.)

------ без газового балласта

------ с газовым балластом

V-VС	50	75	100	150
Номинальная производительность	м3/ч	50 Гц	50	70	100	150
60 Гц	60	84	120	180
Предельное парциальное давление	мбар (абс.)	0,1
Исполнение двигателя	3~	50 Гц	200-255/346-440 В ± 5%
60 Гц	200-277/346-440 В ± 5%
Мощность двигателя	кВт	50 Гц	1,25	1,85	2,2	3,0
60 Гц	1,5	2,2	2,6	3,6
Потребляемый ток	А	50 Гц	8,8/5,1	9,6/5,6	8,3/4,8	11,4/6,6
60 Гц	7,4/4,3	9,5/5,5	10,0/5,8	13,7/7,9
Число оборотов	мин-1	50 Гц	1450
60 Гц	1740
Средний уровень шума	дБ(А) ®DIN45635	50 Гц	64	64	66	68
60 Гц	67	68	69	71
Макс. вес	кг	50 Гц	57	59	88	89
		60 Гц	57	59	90	98
Заправочный объем масла	л		3,0	3,0	3,0	3,5

Принадлежности

V-VС	50	75	100	150
Вакуумплотный пылеотделитель	ZFP		145(06)	145(06)	216(06)	216(06)
Всасывающий фильтр насоса	ZVF		32(53)	32(53)	32(54)	40(53)
Предохранительный выключатель двигателя	ZMS	50 Гц	100 / 63	100 / 63	100 / 63	160 / 100
60 Гц	100 / 63	100 / 63	100 / 63	160 / 100

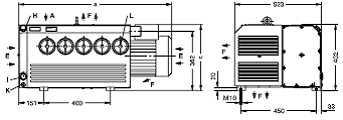

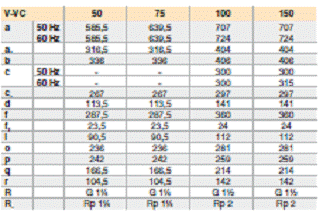

Размеры [мм]

	A Вакуумный штуцер
	B Выход отработанного воздуха
	E Впуск охлаждающего воздуха
	F Выпуск охлаждающего воздуха
	Н Маслозаправочное отверстие
	I Контроль масла
	К Слив масла
	L Элемент удаления масла из воздуха VC 50/75 Þ 3 элемента
	М Табличка с указанием типа смазки
	N Заводская табличка
	O Табличка с указанием направления вращения
	U Газобалластный клапан

* Относительно состояния во всасывающем патрубке. Характеристики, данные таблиц (допуск ±10%) определены по программе PNEUROP и относятся к прогретому вакуумному насосу. Размеры a, p и Æ w, а также напряжение потребляемого тока могут иметь отклонения.

Стойкость к водяному пару см. информацию I 200 (по запросу)

# по запросу

Маслозаполненный ротационно-пластинчатый вакуумный насос производительностью от 200 до 360 м³/ч, предельный вакуум до 0,1 мбар (абс). Фланцевый двигатель, подшипники по обе стороны ротора, воздушно-масляный теплообменник. В стандартную комплектацию насосов входит мелкоячеистый фильтр, вакуумный обратный клапан со стороны разрежения, защитный кожух, газобалластный клапан и масляный сепаратор. Имеется возможность поставки исполнений для подачи газов с повышенным содержанием кислорода, а также исполнений с высокой стойкостью к водяным парам для вакуумной сушки.

Выборочная диаграмма 50 Гц	Выборочная диаграмма 60 Гц
Производительность в м3/ч ®		Производительность в м3/ч ®
Давление всасывания в мбар (абс.)	Давление всасывания в мбар (абс.)

------ без газового балласта

------ с газовым балластом

V-VC	202	303
Производительность	м3/ч	50 Гц	200	300
60 Гц	240	300
Предельный вакуум	мбар (абс.)	0,1
Исполнение двигателя	3~	50 Гц	230/400 В ± 10% 400 / 690 В ± 10%
60 Гц	380 / 660 В
Мощность двигателя	кВт	50 Гц	4,0	5,5
60 Гц	6,5	9,0
Потребляемый ток	А	50 Гц	14,5 / 8,4	11,5 / 6,6
60 Гц	12,1 / 7,0	15,8 / 9,1
Число оборотов	мин-1	50 Гц	1450
60 Гц	1740
Средний уровень шума	дБ(А) ®DIN45635	50 Гц	69	70
60 Гц	73	74
Макс. вес	кг	50 Гц	174	180
		60 Гц	187	192
Заправочный объем масла	л		8	8

Принадлежности

V-VС	200	300
Обратный клапан	ZRK		50(03)	50(03)
Вакуумплотный пылеотделитель	ZFP		216(01)	216(51)
Вакуумплотный всасывающий фильтр	ZVF		50(53)	50(53)
Предохранительный выключатель двигателя	ZMS	50 Гц 60 Гц	160 / 100 160 / 100	160 / 100 160 / 100
Мягкий пуск	ZAD		По запросу

Размеры [мм]

	A Вакуумный штуцер
	B Выход отработанного воздуха
	E Впуск охлаждающего воздуха
	F Выпуск охлаждающего воздуха
	Н Маслозаправочное отверстие
	I Контроль масла
	К Слив масла
	L Элемент удаления масла из воздуха VC 50/75 Þ 3 элемента
	М Табличка с указанием типа смазки
	N Заводская табличка
	O Табличка с указанием направления вращения
	U Газобалластный клапан

* Относительно состояния во всасывающем патрубке. Характеристики, данные таблиц ( допуски ±10%) определены по программе PNEUROP и относятся к прогретому вакуумному насосу. Мы оставляем за собой право на технические изменения! Размеры a, а1 и с, а также напряжение потребляемого тока могут иметь отклонения от указанных данных в зависимости от исполнения двигателя..

Стойкость к водяному пару см. информацию I 200 (по запросу)

Маслозаполненный ротационно-пластинчатый вакуумный насос производительностью от 400 до 1535 м³/ч, предельный вакуум до 0,1 мбар (абс). Фланцевый двигатель, подшипники по обе стороны ротора, воздушно-масляный теплообменник. В стандартную комплектацию насосов входит микроячеистый или мелкоячеистый фильтр, вакуумный обратный клапан со стороны разрежения, защитный кожух, газобалластный клапан и масляный сепаратор. Имеется возможность поставки исполнений с водяным охлаждением.

Выборочная диаграмма 50 Гц	Выборочная диаграмма 60 Гц
Производительность в м3/ч ®		Производительность в м3/ч ®
Давление всасывания в мбар (абс.)	Давление всасывания в мбар (абс.)

------ без газового балласта
