Монтажные и пусконаладочные работы при строительстве и монтаже зданий и сооружений, реконструкции и капитальном ремонте действующих предприятий (стр. 10 )

Условные обозначения гидроциклонных аппаратов

ТВ – тангенциальный ввод

СВ – спиральный ввод

У – углеродистая сталь

К – коррозионностойкая сталь

Р – резиновый вкладыш

Цифры после наименования аппарата указывают соответственно диаметр аппарата, угол конусности и модификацию.

Технические характеристики гидроциклонов

Тип, марка	Диаметр, мм	Производительность по исходной суспензии, м3/ч	Габаритные размеры, мм	Масса, кг
ТВУ (ТВК)	40	2,5	50 × 140 × 750	15
ТВУ (ТВК, ТВР)	80	5,0	100 × 185 × 1040	25
ТВУ (ТВР)-125-10(15)-01	125	7,0	150 × 230 × 1050	30
ТВУ (ТВК, ТВР)	150	10,0	170 × 280 × 1250	50
ТВУ (ТВК)	260	30,0	425 × 375 × 1250	65
ТВУ (ТВК, СВК)	300	до 80,0	640 × 480 × 1900	120
ТВУ (ТВК, СВК)	500	до 175,0	835 × 830 × 2700	220
ТВУ (ТВК, СВК)	700	до 200,0	1150 × 1120 × 3500	451
ТВУ (ТВК, СВК)	1000	325	1625 × 1530 × 4590	940

1.4.2.2.  Рукавные циклонные фильтры

Назначение

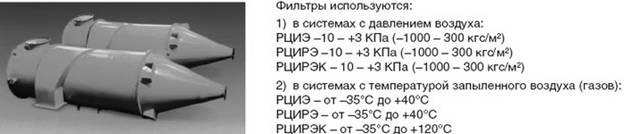

Фильтры рукавные циклонные с импульсной продувкой и электронным прибором управления типа РЦИЭ, РЦИРЭ (разгрузители) и РЦИРЭК (коррозиестойкие), предназначенные для очистки запыленного воздуха и промышленных газов, пылеулавливания технологических продуктов (пыль, опилки, крошка).

Фильтры нашли широкое применение в различных отраслях промышленности, применяются для защиты окружающей среды от загрязнений, уменьшения потерь производимого продукта и создания нормальных условий труда в рабочих зонах в соответствии с требованиями ПДК: зерноперерабатывающей, кондитерской, мясомолочной, пивобезалкогольной, спиртовой, табачной, химической, нефтехимической, при производстве пищевых концентратов, микробиологической, медицинской, металлургической, ткацкой, на ТЭЦ, асбоцементной, добывающей промышленности, производстве строительных материалов и др.

Тип фильтровальной ткани – полотно иглопробивное, фильтровальное. Возможна комплектация фильтров рукавами из других материалов.

Основные технические характеристики

Температура окружающей среды	от –35°С до +40°С	Рекомендуемая удельная нагрузка на фильтровальную поверхность
Относительная влажность среды	не более 75%	для аспирационных установок	5–8 м3/м2 в мин.
Эффективность очистки	99%	для всасывающих пневмотранспортных установок	4–6 м3/м2 в мин.
Размеры фильтрующих частиц	от 5 до 250 мкм	для нагнетающих пневмотранспортных установок	1–3 м3/м2 в мин.
Расход воздуха на продувку рукавов	1–1,5 м3 на 1 м2 фильтровальной поверхности в 1 час

Фильтры РЦИЭК имеют выносное устройство мотра, ремонта и замены клапанов.

Таблицы размеров фильтров РЦИЭ, РЦИРЭ

Условное обозначение	Исполнение	Габаритные размеры, мм	Масса, кг	Расход воздуха, м3/мин
РЦИЭ 40.8-48	правый, левый	1788 × 2010 × 5405	1460	326,4
РЦИЭ 31.2-48	правый, левый	1788 × 2010 × 4795	1410	249,6
РЦИЭ 23.4-36	правый, левый	1788 × 2010 × 4795	1130	187,2
РЦИЭ 15.6-24	левый	1280 × 1545 × 4222	890	124,8
РЦИЭ 10.4-16	левый	1154 × 1388 × 4023	800	83,2
РЦИЭ 6.9-16	правый, левый	1168 × 1368 × 3250	740	55,2
РЦИЭ 5.2-8	правый, левый б/дн.	905 × 1034 × 3497 905 × 1034 × 2630	530 420	41,6
РЦИЭ 46.8-72	левый	1980 × 2440 × 6195	2520	374,4
РЦИЭ 3.9-9	правый, левый	990 × 1414 × 2380	410	31,2
РЦИЭ 1.7-4	правый, левый	670 × 1210 × 2230	300	13,6

Таблицы размеров фильтров РЦИЭК, РЦИРЭК

Условное обозначение	Номер заказа	Габаритные размеры, мм	Масса, кг	Расход воздуха, м3/мин
РЦИЭК 1.7-4	97325	608 × 1315 × 2000	312	10,2
РЦИЭК 3.9-9	98134	985 × 1415 × 2376	416	31,2
РЦИЭК 5.2-8	91514	1040 × 1490 × 3650	598	31,2
РЦИЭК 6.9-16	97317	1184 × 1745 × 3325	866	41,4
РЦИЭК 15.6-24	91515	1468 × 2270 × 4060	1062	93,6
РЦИЭК 40.8-48	91516	1845 × 2680 × 5160	1663	244,8
РЦИЭК 60.4-72	91517	2308 × 3160 × 5440	2294	374,4

Разработанная техническая документация и предлагаются к поставке фильтры для комбикормовой промышленности с выносным устройством импульсной продувки, более удобные в эксплуатации и для крупяной промышленности – плоское днище с выгрузным устройством.

Преимущества фильтров:

  меньшие габариты;

  улучшенная выгрузка продукта.

Таблицы размеров фильтров для КОМБИКОРМОВОЙ ПРОМЫШЛЕННОСТИ

Условное обозначение	Номер заказа	Габаритные размеры, мм	Масса, кг	Расход воздуха, м3/мин
РЦИРЭ 6.1-9	91500	900 × 990 × 4035	660	48,8
РЦИЭ 10.9-16	91501	1152 × 1360 × 4145	806	87,2
РЦИРЭ 16.4-24	91502	1290 × 1486 × 4725	950	131,2
РЦИЭ 21.8-24	91503	1290 × 1580 × 5060	1040	174,4
РЦИЭ 32.8-36	91505	1495 × 1810 × 5358	1325	262,4
РЦИЭ 43.7-48	91506	1790 × 2050 × 5500	1500	349,6
РЦИЭ 65.5-72	91507	2000 × 2520 × 6070	2196	524,0

Таблицы размеров фильтров для КРУПЯНОЙ ПРОМЫШЛЕННОСТИ
