Технические характеристики

Давление: 2,0 МПа (20 кгс/см2)
Температура рабочая: от – 50 до +50°С
Объем: 727 л
Масса: 700 кг
Материал корпуса: 09Г2С
Материал прокладок: фторопласт Ф-4

1.3.4.  Бочки для жидкого хлора

Предназначены для транспортировки, хранения и выдачи жидкого хлора.
Технические характеристики Давление: 1,5 МПа (15 кгс/см2)
Температура рабочая: от – 50 до +50°С
Объем: 800 л
Масса: 595 кг
Материал корпуса: 09Г2С

1.3.4.1.  Бочки БСТ II-275-3

Назначение

Бочки указанного типа могут быть использованы для перевозки и хранения жидких опасных грузов группы упаковки II.

1.3.5.  Резервуары для хранения нефтепродуктов

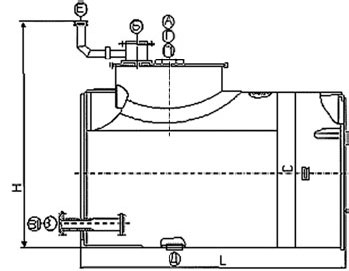

1.3.5.1.  Резервуары объемом 4 м3

Назначение

Для хранения и раздачи темных и светлых нефтепродуктов, дренажных вод и т. д. с плотностью до 10 кн/м3 при внутреннем избыточном давлении в газовом пространстве до 0,07 МПа или вакууме.

Технические характеристики

Среда – взрывоопасная, пожароопасная, класс опасности 4 по ГОСТ 12.1007-76
Рабочее давление – налив
Допустимое избыточное давление – 0,4 кгс/см2
Температура хранимого продукта:
  максимальная +90°С;
  минимальная – 40°С
Расчетная температура наружного воздуха – – 30o > t ≤ – 65o
Группа сосудов – 5а
Материал основных деталей – сталь 3сп5, 09Г2С
Полезный объем – 3,5 м3
Конструкция резервуара предусматривает надземную и подземную установку в сухих и мокрых грунтах.


Обозначение	Назначение	Количество	Проход условный, мм
А	Люк-лаз	1	800
Б	Для замера уровня и отбора проб	1	150
Е	Дыхательная труба	1	50
Д	Водогрязеспускная пробка	1	20
В, В1	Труба приемо-раздаточная	2	80
Г, Г1	Для установки управления хлопушки	2	140

Объем, м3	D, мм	L, мм	H, мм
4	1900	2040	2695

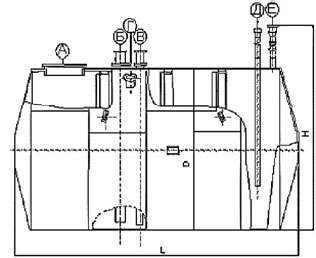

1.3.5.2.   Резервуары объемом 10, 25, 50 м3 и более

Назначение

Для хранения и раздачи темных и светлых нефтепродуктов, дренажных вод и т. д. с плотностью до 10 кн/м3 при внутреннем избыточном давлении в газовом пространстве до 0,07 МПа или вакууме.

Технические характеристики
Среда – взрывооопасная, пожароопасная, класс опасности 4 по ГОСТ 12.1007-76
Рабочее давление – налив
Допустимое избыточное давление – 0,4 кгс/см2
Температура хранимого продукта: максимальная +90°С; минимальная – 40°С
Расчетная температура наружного воздуха – 30o  > t≤ – 65o
Группа сосудов – 5а
Материал основных деталей – сталь 3сп5, 09Г2С
Полезный объем – 10, 25, 50 м3
Конструкция резервуара предусматривает надземную и подземную установку в сухих и мокрых грунтах.


Обозначение	Назначение	Количество	Проход условный, мм
А	Люк-лаз	1	800
Б	Патрубок приема	1	80/125
В	Зачистная труба	1	40/65
Г	Для установки датчика	1	65
Д	Труба замера перфорирования	1	50
Д	Труба вентиляционная	1	50/100

Объем, м3	D, мм	L, мм	H, мм
10	2200	3300	2500
25	2460	5860	6185
50	3200	6300	6910

1.3.6.  Котлы для железнодорожных вагонов-цистерн

Назначение

Котлы для железнодорожных вагонов-цистерн предназначены для перевозки светлых нефтепродуктов, пропан-бутана, ароматических углеводородов.

Технические характеристики

Наименование параметра	Модели вагонов-цистерн, комплектуемых котлами предприятия
15-1002	15-1200
Основной груз для перевозки	нефтепродукты	углеводородные газы
Грузоподъемность, т	60	31
Масса тары, т	24,5	24,7
Параметры котла: объем полный, м3	73,7	55,7
объем полезный, м3	71,75	46,6
диаметр внутренний, мм	3000	2600
длина наружная, мм	10774	11020
Материал котла	09Г2С	09Г2С
Рабочее давление в котле (по регулировке предохранительного клапана), МПа (кгс/см2)	0,15 (1,5)	2,08 (20,8)
Способ слива продукта	нижний	верхний

1.4.  Фильтровальное оборудование

		Блоки фильтров-сепараторов Применяются для окончательной очистки природного газа от жидкости и механических примесей, устанавливаются после пылеуловителей на компрессорных станциях магистральных газо проводов.
		Сгустительное оборудование Сгустительное оборудование в виде отстойников, осветлителей, гидроциклонов предназначено для разделения в гравитационном или центробежном поле жидких неоднородных сред для сгущения, осветления, промывки твердой фазы и классификации суспензий.
		Рукавные циклонные фильтры Фильтры рукавные циклонные с импульсной продувкой и электронным прибором управления типа РЦИЭ, РЦИРЭ (разгрузители) и РЦИРЭК (коррозиестойкие), предназначенные для очистки запыленного воздуха и промышленных газов, пылеулавливания технологических продуктов (пыль, опилки, крошка).

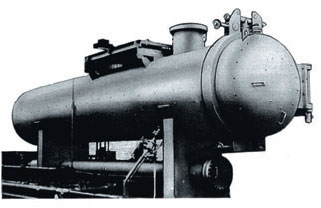

1.4.1.  Блоки фильтров-сепараторов

Назначение

Применяются для окончательной очистки природного газа от жидкости и механических примесей, устанавливаются после пылеуловителей на компрессорных станциях магистральных газо проводов.

Блоки можно эксплуатировать:

  в условиях умеренного климатического района по ГОСТ со средней температурой самой холодной пятидневки не ниже –40°С, в климатическом исполнении У, категория размещения 1 по ГОСТ (ГП 605.00.00.000, ГП 605.00.00.000-02);

  в условиях холодного климатического района по ГОСТ со средней температурой самой холодной пятидневки от –40 до –60°С, в климатическом исполнении ХЛ, категория размещения 1 по ГОСТ (ГП 605.00.00.000-03).

Каждый блок состоит из:

  фильтра-сепаратора;

  технологических трубопроводов с запорной и регулирующей аппаратурой;

  контрольно-измерительных приборов;

  металлоконструкций.

В зависимости от схемы обвязки на компрессорных станциях блоки изготавливаются двух типов:

  тип 1 – с индивидуальной схемой обвязки (ГП 605.00.00.000);

  тип 2 – с коллекторной схемой обвязки (ГП 605.00.00.000-02, ГП 605.00.00.00003).

Материал сборочных единиц и деталей:

  сталь 16ГС (корпус, днища),

  сталь 10Г2 (фланцы, патрубки),

  сталь ВСт3 (металлоконструкции) – для блоков климатического исполнения У;

  сталь 09Г2С (корпус, днища),

  сталь 10Г2 (фланцы, патрубки),

  сталь ВСт3, 09Г2С (металлоконструкции) – для блоков климатического исполнения ХЛ.

Арматура выполнена из углеродистой стали.
Блоки подлежат теплоизоляции при монтаже.
Блоки фильтров-сепараторов работают при рабочем давлении газа до 7,5 МПа (75 кгс/см2).
Минимальная допустимая температура стенки аппарата, находящегося под давлением, –40°С для ГП 605.00.00.000, ГП 605.00.00.000-02 и –60°С для ГП 605.00.00.000-03.
Производительность по газу – 625000 м3/ч (15х106 м3/сут).
Гидравлическое сопротивление 0,04 МПа (0,4 кгс/см2).
Условия сейсмичности – не более 8 баллов.

Технические характеристики

	Габаритные размеры, мм	Масса, кг	Материал (корпус, внутренние устройства)	Поставка и транспортировка
ГП 605.00.00.000-01 ГП 605.00.00.000-02 ГП 605.00.00.000-03	1600 × 4780 × 12100	35500	Исп. -000, ГС-12 кат. (Вст3сп5) Исп. -01, Г2С-15 кат. (Вст3сп5)	В собранном виде железной дорогой

1.4.2.  Сгустительное оборудование

Назначение

Сгустительное оборудование в виде отстойников, осветлителей, гидроциклонов предназначено для разделения в гравитационном или центробежном поле жидких неоднородных сред – суспензий и эмульсий – для сгущения, осветления, промывки твердой фазы и классификации суспензий.

Применяются в технологических процессах химической, нефтехимической, нефтяной, горнодобывающей, микробиологической, пищевой и др. отраслей.

Выпускаемое заводом сгустительное оборудование отличает высокая экономичность, простота устройства, надежность в работе, удобство обслуживания.

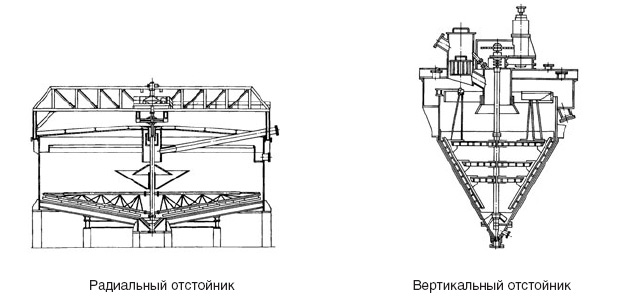

1.4.2.1.  Отстойники

Назначение

Отстойники служат для оснащения хлорно-щелочных производств и предназначены для осветления рассола поваренной соли в производстве хлора и каустической соды.

Современный технический уровень отстойников и их конкурентоспособность обеспечиваются применением в их конструкции нового технического решения.

При изготовлении радиальных отстойников используются:

  углеродистые (ВСт3) и низколегированные (09Г2С, 16ГС) стали;

  высоколегированные никельсодержащие (12Х18Н10Т) стали;

  молибденсодержащие (10Х17Н13М2Т) стали.

Технические характеристики

Тип, марка	Диаметр, мм	Производительность по исходной суспензии, м3/ч	Габаритные размеры, мм	Масса, кг
Вертикальные
Р-2К-ВО1	2000	5	265 × 265 × 600	2790
Р-2,8-ВО1	2800	30	3876 × 3000 × 10951	8600
Р-3,2-ВО1	3200	60	3550 × 3200 × 8580	6200
Р-5-ВО1	5000	140	5800 × 5220 × 13065	16700
Р-9-ВО1	9000	300	9620 × 9620 × 17400	62110
Радиальные
Р-18К-ГО1	18000	650	18110 × 18100 × 11200	116200
Р-30К-ГО1	30000	1500	32900 × 30500 × 17200	330000
Р-10К-01	10000	50	11100 × 10000 × 15350	83000
Р-15К-01	15000	100	16500 × 15000 × 16000	155000
Р-20К-01	20000	200	21300 × 20000 × 16600	217000
Р-30К-01	30000	300	30900 × 30000 × 14500	376315
