Диаметр теплообменных аппаратов до 630 включительно принимается наружный, свыше – внутренний.

Аналогично длина теплообменных труб 1 используется на 3000, 6000 и 6000, 9000 мм. Аппараты могут выпускаться с теплообменными трубами диаметром 16, 20 и 25 мм.

Пример условного обозначения
Теплообменник с U-образным трубным пучком 1000ТУ-1,6-М1/25-6-Т по ТУ , где
1000 – диаметр кожуха, мм;
ТУ – теплообменник с U-образным трубным пучком;
1,6 – давление в кожухе, МПа;
М1 – материальное исполнение;
25 – диаметр теплообменных труб, мм;
6 – длина труб, м;
Т – с теплообменными трубами, расположенными в решетке по вершинам равностороннего треугольника. Возможно расположение теплообменных труб по вершинам квадратов.

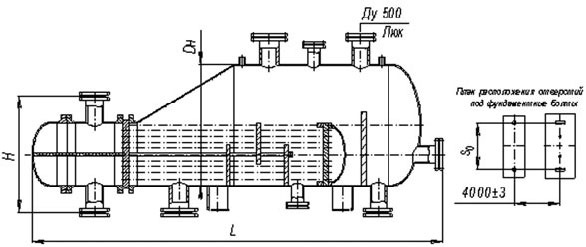

1.2.4.  Испарители с паровым пространством, с кожухом диаметром 800, 1000, 1200,1600, 1800 и 2000 мм, с плавающей головкой типа П и с U-образными трубами типа У

Технические характеристики

Диаметр кожуха, мм	Наружный диаметр труб, мм	Давление Ру, МПа	Число ходов по трубам	Поверхность теплообмена, м2	Длина, L, мм	Высота, Н, мм	S0, мм
ИП	ИУ
в кож.	в тр.	в кож.	в тр.	ИП	ИУ	ИП	ИУ
800	20 25	- 1,6	1,6 -	2	- 38	80 -	8200	7700	876	500
1000	20 25	- 1,6	- 2,5	1,6 2,5	2,5 2,5	2	- 62	120 -	8040	8085	984	650
1200	20 25	- 1,6	- 2,5	1,6 2,5	2,5 2,5	2	- 98	176 -	8485	8100 8280	1088	800
1600	20 25	- *	- *	* -	* -	2	- 175	304 -	8800	8800	1332	1100
1800	20 25	- *	- *	* -	* -	2	- 295	477 -	9500	9300	1652	1100
1800	20 25	- *	- *	- -	- -	4	- 278	- -	9500	9300	1652	1100
2000	20 25	- *	- *	* -	* -	2	- 353	584 -	9830	9700	1694	1500
2000	20 25	- *	- *	- -	- -	4	- 335	- -	9830	9700	1694	1500

* для аппаратов с диаметром кожуха 1600 и выше давление в кожухе может быть 1; 1,6; 2,5 МПа, в трубах соответственно 1,6; 2,5; 4,0 МПа.

Пример условного обозначения
Испаритель с плавающей головкой 1000ИП-1,6-М1/25-6-2-У-И по ТУ
Испаритель с U-образным трубным пучком 1000ИУ-1,6-М1/25-6-2-У-И по ТУ , где
1000 – диаметр кожуха, мм;
ИП – испаритель с плавающей головкой (ИУ – испаритель с U-образным трубным пучком);
1,6 – давление в кожухе, МПа;
М1 – материальное исполнение;
25 – диаметр теплообменных труб, мм;
6 – длина труб, м;
2 – количество ходов по трубам;
У – климатическое исполнение;
И – с деталями для крепления изоляции.

1.2.5.  Теплообменные аппараты из титана ВТ1-0

Технические характеристики

Диаметр кожуха, мм	Давление Ру, МПа	Поверхность теплообмена, не менее м2 с т/о трубами d25/38	L, мм	Число ходов	Н/2, мм	Dу, мм	Dy1, мм	l1, мм	l0, мм	А, мм	А0, мм
273 (наруж.)	1,0–1,6	5 7	1500 2000 2500 3000	1	544	80	100	220	650 800 1150 1500	1060 1560 2050 2560	-
325 (наруж.)	1,0–1,6	7 9,5 12 14,5 19,5	1500 2000 2500 3000 4000	1	584	80	100	220	650 800 1150 1500 2000	1050 1550 2050 2550 3550	-
400 (внутр.)	1,0–1,6	18,5 23 28 37	2000 2500 3000 4000	1 2	726	100	150	240	800 1150 1500 2000	1550 2050 2550 3550	440
600 (внутр.)	1,0–1,6	42 53 63 84,5	2000 2500 3000 4000	1 2 4 6	1060	150	200	290	800 1150 1500 2000	1450 1950 2450 3450	550
800 (внутр.)	1,0–1,6	80/50 100/63 120/75,5 160/100	2000 2500 3000 4000	1 2 4 6	1254	200	250	310	2000 2500 3000 4000	1400 1900 2400 3400	630

Примечание: отклонения на линейные размеры в соответствии с конструкторской документацией.

Пример условного обозначения

Теплообменник с неразъемной распределительной камерой и эллиптической крышкой 400 ТНВ-II-10-10-МТ20/25-3-2 по ТУ 89, где
400 – диаметр кожуха, мм;
