Пример условного обозначения

 Теплообменник с неподвижными трубными решетками 325ТНГ-2,5-М1/25-3-2 по ТУ , где

325 – диаметр кожуха, мм;

ТНГ – теплообменник с неподвижными трубными решетками горизонтальный;

на условное давление в трубах и кожухе 2,5 МПа;

М1 – материальное исполнение;

25 – диаметр теплообменных труб, мм;

3 – длина труб, м;

2 – количество ходов по трубам.

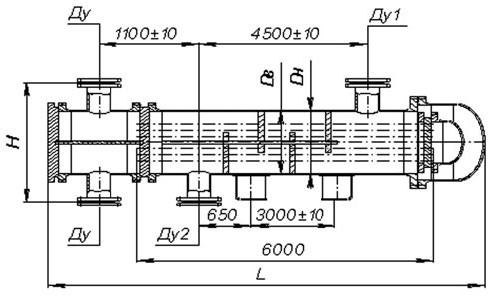

1.2.2.  Теплообменные аппараты с плавающей головкой

Диаметр кожуха, мм	Давление Ру, МПа	Поверхность теплообмена, м2 с т/о трубами d25	L, мм	Н, мм	Dу, мм при числе ходов по трубам	Dy1, мм	Dy2, мм	L1, мм
2	4	6
630	1,0 1,6 2,5	105 93 86	6900	1060	200	150	100	300 250 200	100	700
800	1,0 1,6 2,5	191 173 164	7080	1354	250	200	150	400 300 250	150	650
1000	1,0 1,6 2,5	325 300 289	7290	1558	300	200	150	400 300 300	200	600
1200	1,0 1,6 2,5	489 460 442	7500	1780	300	250	200	500 400 350	250	550
1400	1,0 1,6 2,5	675 642 626	7750	1980	350	250	200	500 400 350	250	470

Примечание: диаметр теплообменных аппаратов 630 мм принимается наружный, свыше – внутренний. По желанию заказчика параметры и размеры конденсаторов могут быть изменены.

Пример условного обозначения
Конденсатор с плавающей головкой 1000КП-1,6-М1/25-6-2-Т по ТУ , где
1000 – диаметр кожуха, мм;
КП – конденсатор с плавающей головкой;
1,6 – давление в кожухе, МПа;
М1 – материальное исполнение;
25 – диаметр теплообменных труб, мм;
6 – длина труб, м;
2 – количество ходов по трубам;
Т – с теплообменными трубами, расположенными в решетке по вершинам равностороннего треугольника.
Возможно расположение теплообменных труб по вершинам квадратов.

1.2.3.  Теплообменные аппараты с U-образными теплообменными трубами

Технические характеристики

Диаметр кожуха, мм	Давление Ру, МПа	Поверхность теплообмена, не менее м2 с т/о трубами d20	L, мм	Н, мм	Dу, мм	А, мм	А1, мм	l0, мм	l1, мм	S0, мм
325	2,5	15,0 29,5	3800 6800	600 600	100 100	450 450	2500 5500	1500 3000	400 1100	330
426	2,5	31,0 64,0	3940 6940	714 714	100 100	500 500	2500 5500	1500 3000	400 1100	330
530	2,5	49,5 95,0	4070 7070	954 954	150 150	550 550	2500 5500	1500 3000	400 1100	380
630	1,6; 2,5	144,0	7225	1060	200	600	5400	3000	1100	450
800	1,6	274,0 411,0	7300 10300	1354 1354	250 250	700 700	5400 8400	3000 6000	1450 1450	500
2,5	274,0 411,0	7315 10315	1354 1354	250 250	700 700	5400 8400	3000 6000	1450 1450
4,0	274,0 411,0	7360 10360	1354 1354	250 250	700 700	5400 8400	3000 6000	1450 1450
1000	1,6	447,0 672,0	7625 10625	1558 1558	300 300	750 750	5500 8500	3000 6000	1450 1450	800
2,5	447,0 672,0	7625 10625	1558 1558	300 300	750 750	5500 8500	3000 6000	1450 1450
1200	1,6	651,0 961,0	7720 10720	1780 1780	300 300	800 800	5400 8400	3000 6000	1400 1400
2,5	651,0 961,0	7800 10800	1780 1780	300 300	850 850	5400 8400	3000 6000	1400 1400
1400	1,6	930,0 1369,0	8055 11055	1980 1980	350 350	1000 1000	5200 8200	3000 6000	1300 1300	950
2,5	930,0 1369,0	8075 11075	1980 1980	350 350	1000 1000	5200 8200	3000 6000	1300 1300

Примечание: горизонтальные теплообменники выпускаются также на давление 4,0; 6,3 МПа.
