4.3.2 Минимальная температура редуктора
1. Температура от 10°С до 60°С
Температура, выбранная а этом поле – минимальная температура, позволяющая включить газовый электромагнитный клапан. Если температура редуктора ниже установленного показателя, система не позволит включить клапан, а по прошествии 30 минут, вызовет сообщение о соответствующей ошибке (см. раздел 4.9.2).
4.3.3 Максимальная температура редуктора
1.Температура от 90°С до 120°С
Температура, выбранная а этом поле, – максимальная температура при которой функционирование системы является безопасным. Если температура превышает указанную величину, система сообщит о соответствующей ошибке, описание которой вы найдете в главе ошибки.
4.3.4 Минимальная температура газа
1. Температура от 0ºС до 30ºС или Выкл
Показатель температуры, выбранный в данном поле, является минимальной температурой газа, ниже которой система больше не работает на газе, что помогает избежать подачи слишком большого количества газа
4.3.5 Время ошибки по давлению газа
1. Время от 0.1сек до 5.0сек
Данная установка позволяет вам временно опустить дифференциальное давление газа ниже минимального показателя. Если давление газа будет ниже минимального показательно дольше, установленного здесь показателя времени, система выключиться и сообщит о падении давления (детальное описание смотри в разделе 4.9.3)
4.3.6 Рабочее давление газа
1. Давление от 0 кПа до 250 кПа
Рабочее давление газа служит для калибровки настроек количества подаваемого газа в случае колебаний давления газа. Данная величина должна согласовываться с фактическим значением давления газа в работающей системе (установленная редуктором). Так же мы можем ссылаться на нее, когда не можем быть уверены, поддерживает ли редуктор его рабочее давление.
Europegas Sp. z o. o. 43 Oscar-N Diesel SAS
Руководство по монтажу и настройке Oscar-N Diesel SAS
4.3.7 Минимальное давление газа
1. Давление от 0 кПа до 250 кПа
Показатель минимального давления газа устанавливается для ограничения работы системы в случае неконтролируемого падения давления. Если давление газа падает ниже заданного минимального показателя и на время дольше, чем установлено, система автоматически отключиться, и закроется электромагнитный клапан.
4.3.8 Минимальное значение MAP на газе
1. Давление от 0 кПа до 150 кПа
Показатель минимального значения MAP на газе служит для отключения подачи газа, в ситуации, когда давление MAP оказывается ниже установленного значения.
4.3.9 Максимальное значение MAP на газе
1. Давление от 0 кПа до 150 кПа
Показатель максимального значения MAP на газе служит для отключения подачи газа, в ситуации когда давление MAP оказывается выше установленного значения.
4.3.10 Время переключения
1. Время от 2 сек. до 30 сек.
Время переключения – минимальное время после включения электромагнитного клапана до активации контрольных алгоритмов газовых инжекторов. Это время может быть использовано для заполнения газовой трубки в случае, если там нет газа.
4.3.11 Минимальные обороты на газе
1. RPM от 300 до 1500
Если обороты двигателя оказываются ниже установленного минимума, система отключает подачу газа и эмуляторы. Двигатель перейдет на работу на дизельном топливе. Данная опция полезна в случаях, когда нет необходимости в подаче газ на холостых оборотах.
4.3.12 Максимальные обороты на газе
1. RPM от 1500 до 5000
Если обороты двигателя оказываются выше установленного максимума, система отключает подачу газа и эмуляторы. Двигатель перейдет на работу только на дизельном топливе. Данная опция используется для защиты двигателя от превышения максимально допустимого уровня оборотов.
4.3.13 Высокий уровень температуры выхлопных газов 1
1. Температура от 200°С до 800°С
Когда температура выхлопных газов, измеренная при помощи термопары 1, превышает установленное значение высокого уровня выхлопных газов, система начнет сокращать порцию газа, для того чтобы ограничить дальнейшее повышение температуры. Сокращение происходит линейно, начиная с параметра высокой температуры и заканчивая максимальной температурой выхлопных газов.
Europegas Sp. z o. o. 44 Oscar-N Diesel SAS
Руководство по монтажу и настройке Oscar-N Diesel SAS
4.3.14 Максимальный уровень температуры выхлопных газов 1
1. Температура от 200°С до 800°С
Когда температура выхлопных газов, измеренная при помощи термопары 1, превышает установленное значение максимального уровня выхлопных газов, система запишет и сообщит об ошибке «Превышение максимального уровня температуры выхлопных газов», остановит подачу газа и закроет электромагнитный клапан.
4.3.15 Высокий уровень температуры выхлопных газов 2
1. Температура от 200°С до 800°С
Когда показатель температуры выхлопных газов, снятый с термопары 2, превышает установленное значение высокого уровня выхлопных газов, система начнет сокращать порцию газа, для того чтобы ограничить дальнейшее повышение температуры. Сокращение происходит линейно, начиная с параметра высокой температуры и заканчивая максимальной температурой выхлопных газов.
4.3.16 Максимальный уровень температуры выхлопных газов 2
1. Температура от 200°С до 800°С
Когда температура выхлопных газов, измеренная при помощи термопары 2, превышает установленное значение максимального уровня выхлопных газов, система запишет и сообщит об ошибке «Превышение максимального уровня температуры выхлопных газов», остановит подачу газа и закроет электромагнитный клапан.
4.4 Коррекции
Во вкладке «Коррекции» находятся настройки калибровки порции газа. Основной элемент вкладок – графики настроек порции газа для индивидуальных параметров. На рисунке 23 показан экран работающей программы с обзором текущей вкладки. Кнопки TPS, RPM, MAP и Температура служат для того, чтобы выбрать редактируемые в данный момент характеристики коррекции. Окно с прокруткой справа от каждой кнопки используется для включения или отключения коррекции. Выставив или сняв галочку в окошке справа от каждой кнопки, Вы включаете или отключаете отображение коррекции. Величина всех коррекций может быть задана в диапазоне от 0% до 200%, где 0% означает полностью выключенную подачу газа; 200% - удвоение порции газа; 100% - отсутствие коррекции. На графике каждой коррекции вы можете добавить до 6 точек. Коррекции работают независимо друг от друга. В нижней части окна находятся дополнительные опции для регулировки порции газа.
4.4.1 Базовое время впрыска газа
1. Время впрыска от 0.5 мс. до 25.0 мс
Базовое время впрыска газа – основной параметр для порции газа. Именно он применяется во всех регулировках. Эта величина должна выбираться так, чтобы регулировать величину в среднем на 100%. Это гарантирует оптимальный диапазон коррекций.
4.4.2 Коррекции газа
1. OFF
Эта опция отключает коррекцию по давлению газа. Контроллер не модифицирует впрыск газа в зависимости от давления газа.
Europegas Sp. z o. o. 45 Oscar-N Diesel SAS
Руководство по монтажу и настройке Oscar-N Diesel SAS

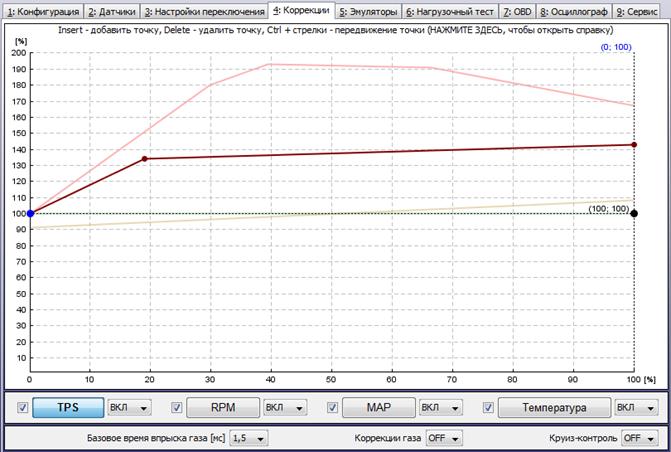

Рис.23: Параметры коррекции
2. ON
Эта опция включает коррекцию по давлению газа. Контроллер следит за давлением газа, и в случае отклонений от рабочей величины, которую должен поддерживать редуктор, рассчитывает коррекцию так, чтобы фактическое количество подаваемого газа оставалось максимально неизменным.
4.4.3 Круиз-контроль
1. OFF
Опция OFF дает независимое перекрещивание обеих коррекций, одновременно TPS и MAP, независимо от того, включен или выключен круиз-контроль.
2. ON
При включенной опции ON во время езды на круиз-контроле контроллер игнорирует коррекции TPS, без круиз-контроля – игнорирует коррекции MAP.
4.4.4 Коррекция TPS
Коррекция служит для изменения порции газа в зависимости от положения педали акселератора. Данная коррекция чаще всего используется в атмосферных двигателях, где сигнал TPS – основной сигнал нагрузки двигателя. Нижняя граница этой коррекции не принимается во внимание при езде на круиз-контроле или с ограничителем скорости.
Europegas Sp. z o. o. 46 Oscar-N Diesel SAS
Руководство по монтажу и настройке Oscar-N Diesel SAS
4.4.5 Коррекция RPM
Основная коррекция, применяющаяся для настроек порции газа в зависимости от оборотов двигателя. Эта коррекция нужна для сохранения оригинальных характеристик сигналов мощности и крутящего момента после эмуляции на понижение порции дизеля. В случае установки системы на дизель генератор, применять данную коррекцию не имеет смысла, т. к. в этом случае должны поддерживаться постоянные обороты двигателя. Рабочий диапазон коррекции RPM ограничен минимальными и максимальными оборотами двигателя.
4.4.6 Коррекция MAP
Эта коррекция используется для изменения дозы газа в зависимости от давления наддува. Она применяется как дополнительная коррекция вместе с коррекцией RPM, для более точной настройки системы. В условиях движения, когда используется режим «Круиз-контроль», давление наддува является основным сигналом, по которому определяется нагрузка двигателя. Рабочий диапазон коррекции MAP ограничен минимальным и максимальным давлением наддува.
4.4.7 Температурная коррекция
Коррекция используется для изменения дозы в зависимости от температуры газа. В большинстве случаях, запрограммированные настройки по умолчанию менять не нужно.
4.5 Эмуляторы
В закладке «Эмуляторы» есть настройки для калибровки аналоговых эмуляторов. Они
служат для уменьшения дозы дизеля, а их работа напрямую влияет на уровень экономии.
Oscar-N Diesel SAS оснащен двумя аналоговыми эмуляторами. Один используется для эмуляции давления топлива Common Rail, а другой - давления наддува. Каналы эмуляторов не являются взаимозаменяемыми. Более того, эмуляторы позволяют установить минимальную и максимальную эмуляции выходного напряжения. Действие этой защиты ограничено и зависит от конкретных условий применения эмуляторов. На графике эмуляции могут быть выставлены точки коррекции, на любом расстоянии друг от друга (максимум до 6 точек). Значение эмуляции конкретного канала устанавливается в зависимости от оборотов двигателя. Кнопки «Эмулятор давления дизельного топлива» и «Эмулятор давления наддува» используются для выбора редактируемых в настоящий момент характеристик эмулятора. Справа от кнопки расположен список функций, позволяющих включать и выключать работу эмулятора, слева – скрывать и открывать характеристики. На рисунке 24 представлен скриншот работающей программы, который показывает рассматриваемые в данном пункте вкладки.
|
