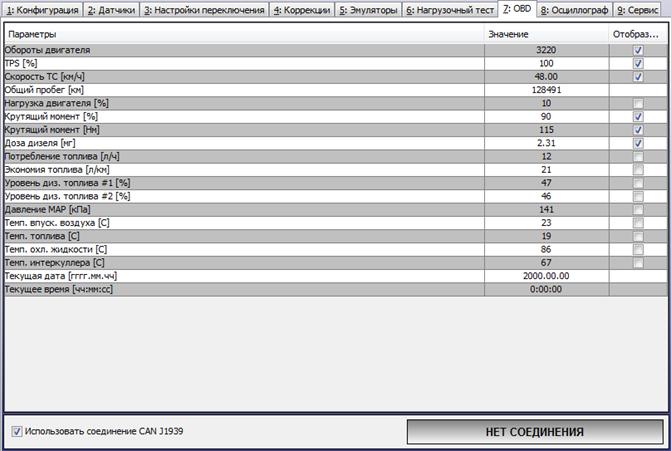

Рис.31: Таблица настроек и параметров OBD
4.7.1 Обороты двигателя
Данный параметр показывает текущее значение оборотов двигателя. Он может быть использован, как основной сигнал оборотов двигателя. В этом случае нет необходимости подсоединять к системе проводной сигнал RPM или проводить его калибровку.
4.7.2 TPS
Данный параметр передает текущее положение педали акселератора. Он может быть использован в качестве основного сигнала положения TPS. В этом случае нет необходимости подсоединять к системе проводной сигнал TPS или проводить его калибровку.
Europegas Sp. z o. o. 53 Oscar-N Diesel SAS
Руководство по монтажу и настройке Oscar-N Diesel SAS
4.7.3 Скорость ТС
Этот параметр показывает текущую скорость ТС. Он может быть использован как основной сигнал скорости ТС. В этом случае, расчет фактической мощности и крутящего момента будет более точным и пропадает необходимость езды с зафиксированном приводом.
4.7.4 Общий пробег
Данный параметр отражает общий пробег ТС. Он полезен с диагностическими целями, например для расчета потребления топлива.
4.7.5 Нагрузка двигателя
Этот параметр показывает текущую мощность двигателя в процентах. Если эмулятор работает корректно, то его величина должна быть ниже, чем при езде с отключенными эмуляторами.
4.7.6 Крутящий момент двигателя (%)
Данный параметр отражает текущий крутящий момент двигателя в процентах. Во время разгона, когда двигатель приводит ТС в движение, он должен быть больше нуля. Во время паузы (обрыва), этот параметр должен быть меньше нуля. Эти данные полезны с точки зрения диагностики.
4.7.7 Крутящий момент двигателя (Нм)
Данный параметр отражает текущий крутящий момент двигателя.
4.7.8 Доза дизеля
Этот параметр показывает текущую порцию дизельного топлива на один рабочий ход. При отключенном эмуляторе Common-Rail, он не работает.
4.7.9 Потребление топлива
Данный параметр отражает текущее потребление дизельного топлива по расчетам EDC. При отключенном эмуляторе Common-Rail, он не работает.
4.7.10 Экономия топлива
Данный параметр отражает текущую экономию дизельного топлива по расчетам EDC. При отключенном эмуляторе Common-Rail, он не работает.
4.7.11 Уровень дизельного топлива №1
Этот параметр показывает текущий уровень дизельного топлива в баке №1.
4.7.12 Уровень дизельного топлива №2
Этот параметр показывает текущий уровень дизельного топлива в баке №2.
Europegas Sp. z o. o. 54 Oscar-N Diesel SAS
Руководство по монтажу и настройке Oscar-N Diesel SAS
4.7.13 Давление во впускном коллекторе
Данный параметр отражает текущее давление воздуха во впускном коллекторе.
4.7.14 Температура впускаемого воздуха
Данный параметр отражает текущую температуру воздуха во впускном коллекторе.
4.7.15 Температура топлива
Этот параметр показывает текущую температуру дизельного топлива в системе Common-Rail.
4.7.16 Температура охлаждающей жидкости
Этот параметр показывает текущую температуру охлаждающей жидкости.
4.7.17 Температура интеркулера
Этот параметр показывает текущую температуру в радиаторе.
4.7.18 Текущая дата
Данный параметр отражает текущую дату с часов реального времени (Real Time Clock) системы OBD.
4.7.19 Текущее время
Данный параметр отражает текущее время с часов реального времени (Real Time Clock) системы OBD.
4.8 Осциллограф
Вкладка «Осциллограф» используется для наглядного представления параметров, для загрузки и сохранения актуальных файлов с их значениями.
4.8.1 Параметры
Если в окошке напротив значения параметра есть галочка, Вы можете видеть его на осциллографе. По желанию можно изменить цвет графика, нажав правой клавишей мыши на значение параметра. В этом случае появиться диалоговое окно, в котором пользователь может выбрать цвет.
4.8.2 Контрольная панель
1. Просмотр
Клавиша «Просмотр» позволяет просматривать предварительно записанные показатели и те, на которые навели курсор мыши. После нажатия клавиши, осциллограф переходит в режим просмотра (моргающую иконку-индикатор, сообщающую об этом, вы можете видеть на таблице осциллографа – см. рис. 34). В этом режиме, перемещая курсор мыши по таблице, в окнах текущих значений отображаются соответствующие данные.
Europegas Sp. z o. o. 55 Oscar-N Diesel SAS
Руководство по монтажу и настройке Oscar-N Diesel SAS

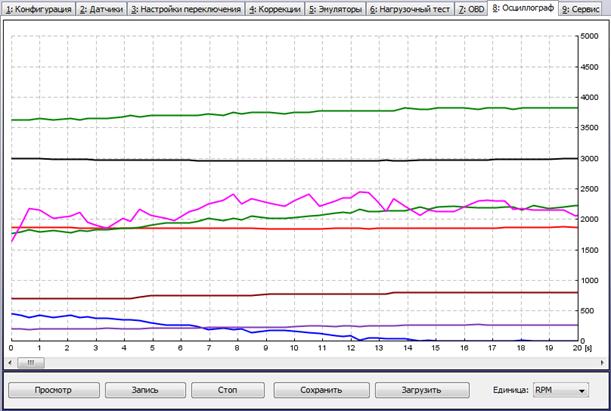

Рис.32: Панель осциллографа
Рис.33: Всплывающее меню изменения цвета
2. Запись
Кнопка «Запись» используется для включения или отключения записи данных осциллографа. О том, что включен режим записи, нам подскажет мигающая иконка на таблице осциллографа (см. рис.35). Если на осциллографе уже были записаны данные, то они будут автоматически стерты.
3. Стоп
Данная кнопка применяется для отключения режима записи и просмотра данных осциллографа.
4. Сохранить
Кнопка используется для того, чтобы сохранять данные осциллографа в файле. В будущем этот файл может быть загружен и просмотрен на осциллографе, даже без подсоединения контроллера.
5. Загрузить
Кнопка служит для загрузки предварительно записанных данных осциллографа.
4.8.3 Единицы
Пользователь может изменять вертикальную шкалу осциллографа. Для этого, Вы можете использовать поле окна «Единица». Доступные единицы представлены в списке ниже:
1. RPM – обороты двигателя
Europegas Sp. z o. o. 56 Oscar-N Diesel SAS
Руководство по монтажу и настройке Oscar-N Diesel SAS
Рис.34: Иконка, сигнализирующая о работе режима просмотра данных осциллографа
Рис.35: Иконка, сигнализирующая о работе режима записи данных осциллографа
2. kPa – давление
3. ºC [0-120] – температура газа/редуктора
4. ºC [0-1000] – температура выхлопных газов
5. V [0-5] – напряжение эмуляторов
6. V [0-30] – напряжение питания
7. ms – время впрыска
8. % - величина коррекции
9. 0-255 – уровень детонации
10. Nm – величина крутящего момента
11. km/h – скорость ТС
12. l/h – потребление топлива
13. km/l – уровень экономии
14. mg – величина порции топлива
4.9 Ошибки, события, сервис
В закладке «Сервис» представлена сервисная информация, например время работы или сохраненные данные об ошибках системы. Кроме этого есть опции, которые могут использоваться, чтобы задать алгоритм поведения системы в случае возникновения ошибок. Некоторые опции служат для установки времени обслуживания или пароль доступа к системе. Опции разделены на вкладки, согласно их функциям.
4.9.1 Сервис
На рисунке 36 представлен скриншот вкладки «Сервис».
1. Время работы на дизеле – время работы контроллера при включенном зажигании, но выключенной подаче газа
2. Время работы на газе – время работы контроллера при включенном зажигании и подаче газа.
Europegas Sp. z o. o. 57 Oscar-N Diesel SAS
Руководство по монтажу и настройке Oscar-N Diesel SAS

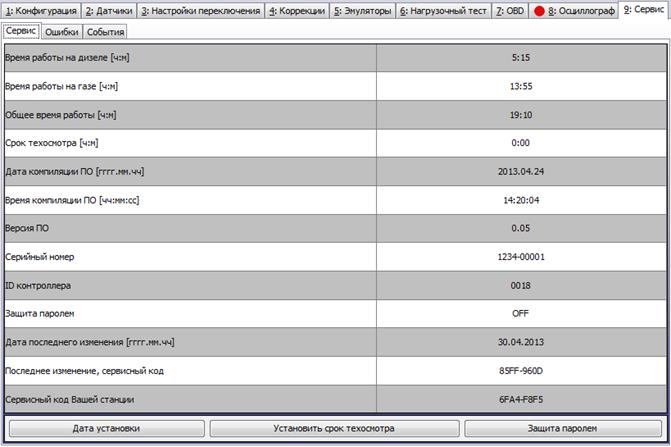

Рис.36: Окно «Сервис»
3. Общее время работы – общее время работы контроллера при включенном зажигании независимо от того, включена или нет подача газа.
4. Срок техосмотра – время работы контроллера, оставшееся до подачи сигнала о необходимости технического осмотра газовой системы.
Рис.37: Окно с конфигурацией времени техосмотра
5. Дата компиляции ПО – дата компиляции ПО данного контроллера.
6. Время компиляции ПО - время компиляции ПО данного контроллера
7. Серийный номер – уникальный идентификатор контроллера. Каждый контроллер имеет свой собственный серийный номер. По этому номеру мы можем определить номер партии данного контроллера и генерировать пароль безопасности в случае, если пользователь его забыл.
Europegas Sp. z o. o. 58 Oscar-N Diesel SAS
Руководство по монтажу и настройке Oscar-N Diesel SAS
8. ID контроллера – данный номер соответствует конкретной версии и оснащению контроллера
9. Защита паролем – эта опция показывает текущий статус защиты паролем. Пользователь по желанию может установить или удалить данную защиту, нажав кнопку «Защита паролем». После этого на экране появится диалоговое окно с опциями пароля (см. рис.38)
Рис.38: окно с опциями защиты паролем
10. Дата последнего изменения – дата последней модификации установок в памяти контроллера.
11. Последнее изменение, сервисный код – показывает идентификационный номер ПК, с которого производились последние изменения установок контроллера.
12. Сервисный код Вашей станции – идентификационный номер вашего ПК.
Пользователь может ввести короткое описание системы (максимум 128 символов). Это описание хранится в памяти контроллера с тем, чтобы его можно было прочитать с любого ПК. Описание может содержать информацию о версии комплектации, марке авто, либо любые иные данные, которые могут оказаться полезными при последующих диагностиках. После нажатия клавиши «Данные об установке», появится диалоговое окно, в котором Вы можете ввести эту информацию.
|
