Руководство по монтажу и настройке Oscar-N Diesel SAS (стр. 4 )

Соединительная трубка обозначенная «PRESSURE» - место измерения давления газа. Она связывает МАР сенсор с измерительным выходом тройника, установленного в газовой линии между фильтром летучей фазы газа и инжекторами. Электрическое соединение должно быть выполнено согласно схеме 2. Разъем для подсоединения МАР сенсора к контроллеру отмечен буквой «М».

2.7 Подключение сигнала RPM (оборотов двигателя)

Сигнал оборотов двигателя необходим для работы системы. Источниками данного сигнала могут быть:

- датчик положения коленчатого вала, который может быть индуктивным или датчиком Холла. В независимости от типа датчика контроллер идентифицирует сигнал оборотов двигателя с сигнального провода. Подключение производится по схеме на рис 2.

- датчик положения распределительного вала, который может быть индуктивным или датчиком Холла. В независимости от типа датчика контроллер идентифицирует сигнал оборотов двигателя с сигнального провода. Подключение производится по схеме на рис 2.

- генератор. Если вы снимаете сигнал оборотов двигателя с генератора, используйте вывод «W» генератора, или, в отсутствии такового, подсоединяетесь напрямую к обмотке генератора.

- CAN шина ТС. Вы можете считать сигнал оборотов двигателя с CAN шины ТС, если данный протокол поддерживается программой контроллера. Будьте внимательны, так как скорость считывания оборотов двигатеся с CAN шины запаздывает.

2.8 Подключение к CAN линии

Контроллер имеет возможность снимать показатели с CAN шины ТС, работая под следующими протоколами:

- J1939 250kB/s

- J1939 500kB/s

- ISO15765 11bit 250kB/s

- ISO15765 11bit 500kB/s

- ISO15765 29bit 250kB/s

- ISO15765 29bit 500kB/s

- ScaniaTM

- FordTM

Europegas Sp. z o. o. 15 Oscar-N Diesel SAS

Руководство по монтажу и настройке Oscar-N Diesel SAS

3. Главное окно приложения

Главное окно приложения Oscar-N Diesel SAS представлено на рис.4. Окно разделено на 3 основные панели. На средней панели содержится информация об установках, калибровке, картах и параметрах работы контроллера. На правой панели отображаются текущие значения параметров системы и сообщения о ее текущем состоянии. Верхняя панель является контрольной панелью пользователя и содержит информацию о статусе системы, диагностике и параметрах с CAN шины.

Рис.4: Главное окно приложения

3.1  Основное меню приложения

Основное меню приложения разделяется по функциям на 5 секций: файлы, порты для подключения интерфейса, языковые параметры, опции ПО и помощь. Рисунок 5 отображает линейку основного меню приложения.

Рис.5: Основное меню приложения

Europegas Sp. z o. o. 16 Oscar-N Diesel SAS

Руководство по монтажу и настройке Oscar-N Diesel SAS

3.1.1  Файл

1.  Загрузить настройки

Данная опция позволяет загрузить настройки контроллера, предварительно сохраненные в файл. Программа автоматически верифицирует совместимость загружаемых установок с программной версией контроллера, таким образом, загрузка установок, несовместимых с контроллером становиться невозможной.

2.  Сохранить настройки

При помощи этой опции вы можете сохранить файл с текущими установками контроллера. При этом сохраняются все установочные параметры, карты коррекций и эмуляции, результаты измерения мощности и крутящего момента.

3.  Заводские настройки

Вы можете воспользоваться этой опцией, чтобы восстановить установки контроллера по умолчанию. При этом время работы (то сколько раз включался контроллер) и уникальные настройки контроллера не подлежать стиранию.

4.  Загрузить ПО

Данная опция используется для обновления программного обеспечения контроллера. Во время обновления следуйте выводимым на экран инструкциям.

5.  Выход

Воспользуйтесь этой опцией для выхода из программы. Если вы не сохранили установки, программа запросит сохранение. Установки контроллера сохраняются автоматически.

3.1.2  Порты

1.  Список серийных портов COM (/dev/ttySxx)

Отображает доступные серийные порты (COM) операционной системы, которые могут работать с данной программой. После выбора конкретного порта, программа автоматически попытается установить соединение с контроллером.

2.  Автосоединение

Данная опция позволяет проводить поиск доступных серийных портов и устанавливать соединение с контроллером в автоматическом режиме.

3.  Разъединить

Эта опция используется для рассоединения программы и контроллера. Если была активирована опция «Автосоединение», то она остановится, и программа будет ожидать, когда пользователь вручную выберет порт.

3.1.3  Язык

1.  Перечень доступных файлов переводов.

Отображает перечень доступных языковых переводов программы. Переводы идут в комплекте с программой и находятся в корневом каталоге, в подкаталоге /lang

3.1.4  Опции

При выборе этой опции на экране появляется окно «Предпочтительные настройки ПО» с установками программы (см. рис.6). Эти установки сохраняются в программе и автоматически считываются при ее запуске.

Europegas Sp. z o. o. 17 Oscar-N Diesel SAS

Руководство по монтажу и настройке Oscar-N Diesel SAS

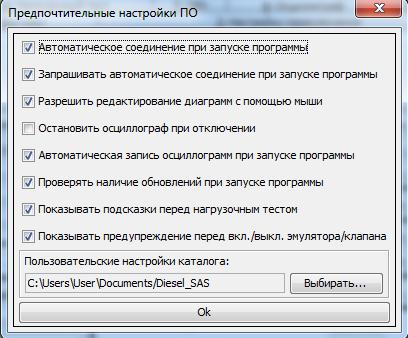

Рис.6: Окно «Предпочтительные настройки ПО»

1.  Автоматическое соединение при запуске программы

Если вы выбираете эту опцию, каждый раз, когда вы запускаете программу, она будет пытаться автоматически установить соединение с контроллером. Окно с запросом подключения этой функции показано на рис. 7.

Рис.7: Окно автоподключения

2.  Запрашивать автоматическое соединение при запуске программы

Если вы выбираете эту опцию, каждый раз при запуске программы будет появляться сообщение с запросом об активации автоматического подключения.

3.  Разрешить редактирование диаграмм с помощью мыши

Выбрав эту опцию, вы сможете включать и отключать редактирование таблиц при помощи компьютерной мыши. Если вы снимите отметку с нее, то редактирование будет возможно только посредством клавиатуры.

4.  Остановить осциллограф при отключении

Эта опция позволит вам выбрать, оставить данные осциллографа активными или неактивными после отключения контроллера.

Europegas Sp. z o. o. 18 Oscar-N Diesel SAS

Руководство по монтажу и настройке Oscar-N Diesel SAS

5.  Автоматическая запись осциллограмм при запуске программы

При выборе данной опции каждый раз, когда вы подсоединяетесь к контроллеру, программа автоматически начнет запись осциллограмм всех параметров.

6.  Проверять наличие обновлений при запуске программы

Эта функция позволяет автоматически проверять наличие последних обновлений программы в интернете. То, как выглядит окно с сообщением об обнаружении обновлений, вы можете видеть на рис.8.

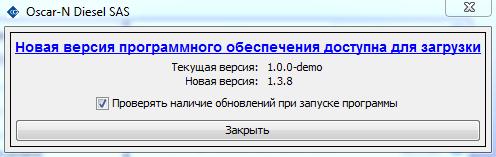

Рис.8: Окно с сообщением об обновлениях

7.  Показывать подсказки перед нагрузочным тестом

Выбрав данную опцию, вы будете видеть подсказки при проведении нагрузочного теста.

8.  Показывать предупреждение перед включением/выключением эмулятора/клапана

Если выбрана данная опция, то при ручном включении/отключении или диагностике эмулятора или электромагнитного клапана вы будете видеть предупреждение, прежде чем состояние эмулятора или электромагнитного клапана будет изменено.

3.1.5  Помощь

1.  Сочетания клавиш…

Эта опция открывает диалоговое окно (см. рис.9) с описанием клавиш быстрого набора, которые облегчают редактирование карт коррекций.

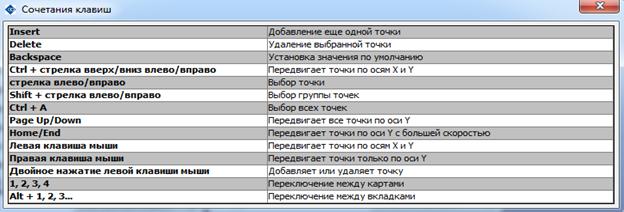

Рис.9.: Информация о клавишах быстрого набора

Europegas Sp. z o. o. 19 Oscar-N Diesel SAS

Руководство по монтажу и настройке Oscar-N Diesel SAS

2.  Документация

Эта опция открывает папку, содержащую файлы с документацией

3.  О нас…

Эта опция позволит открыть окно с информацией о компании и программном обеспечении

3.2  Статус соединения

Информацию о текущем статусе соединения Вы можете найти в верхнем правом углу.

1.  Подключено

Статус «Подключено» появляется, когда программа корректно идентифицировала версию драйвера, расшифровала все установки и поддерживает обмен данными с контроллером.

2.  Отключено

Статус «Отключено» появляется, если программа не установила соединения с контроллером или драйвером подключенным к компьютеру

3.3  Переключатель

Переключатель – единственный элемент системы, с которым непосредственно соприкасается конечный пользователь. Он отображает текущий статус контроллера и показывает уровень газа в баке. Кроме того, с его помощью вы можете включать и выключать систему. На рис.10 показан реальный вид переключателя. Рис.11 отображает вид данной панели в программе.

Рис.10: Переключатель

Рис.11: Вид переключателя в программе

1.  Диод резерва топлива (красный)

Показывает резерв топлива в баке, когда система включена и ТС работает на дизеле или газе. Когда система выключена или не в сети, он показывает текущее состояние контроллера.

2.  Диоды уровня газа (зеленый)

Сигнализирует о текущем уровне газа в баллоне. Отображаемый уровень газа усредняется программным обеспечением, поэтому не всегда может отражать реальное положение поплавка в баллоне.
