3.5.2 Эмуляторы

Кнопка «Эмулятор» используется для ручного включения/выключения встроенного аналогового эмулятора. Когда система выключена или текущая задача не позволяет эмуляторам быть включенными, вы можете вручную заставить эмулятор работать. Например для проверки правильности их работы. Включение режима эмуляции не влияет на работу контроллера и на выполнение алгоритмов работы. Текущее состояние эмуляторов отображается в окне «сообщения» (см. рис.14). Пожалуйста обратите внимание, что текущий статус эмулятора очень сильно зависит от установок их функциональных характеристик и включение эмуляции нажатием кнопки «эмулятор» не обязательно означает, что эмуляторы действительно включены.

3.6 Актуальные значения

Значения содержат текущую информацию, получаемую в режиме реального времени с контроллера и передаваемую на ПК. Информация отправляется на компьютер и обновляется с интервалом примерно в 300 мс, и содержит все данные, которые изменяются в процессе работы контроллера. Данные группируются в зависимости от содержащейся в них информации.

Europegas Sp. z o. o. 24 Oscar-N Diesel SAS

Руководство по монтажу и настройке Oscar-N Diesel SAS

3.6.1 Сообщения

Окно «Сообщения» показано на рис.14. Информация в данном окне используется для наглядного отображения текущего состояния системы. Сообщения высвечиваются по превышению установленных параметров или по состоянию периферийных устройств. Это очень помогает при диагностике проблемы, когда вы не знаете в чем она. Внизу представлен список возможных сообщений и описание их значений.

Рисунок 14. Текущие сообщения системы

1.  Максимальная температура выхлопных газов 1

Данное сообщение появляется в случаях, если значение температуры выхлопных газов, считанное с термопары 1, превышает максимальное установленное значение.

2.  Максимальная температура выхлопных газов 2

Данное сообщение появляется в случаях, если значение температуры выхлопных газов, считанное с термопары 2, превышает максимальное установленное значение. Проверка температуры выхлопных газов 2 проводится только в том случае, если количество установленных вами термопар равно 2.

3.  Максимальный уровень детонации 1

Данное сообщение появляется, если уровень детонации, записанный с датчика детонации 1, превышает значение, хранящееся в параметрах калибровки системы при тестировании на дизеле.

4.  Максимальный уровень детонации 2

Данное сообщение появляется, если уровень детонации, записанный с датчика детонации 2, превышает значение, хранящееся в параметрах калибровки системы при тестировании на дизеле. Проверка уровня детонации 2 проводится только в том случае, если количество установленных вами датчиков детонации равно 2.

5.  Нет термопары 1

Данное сообщение появляется, если термопара 1 не подсоединена к системе или в ней произошел обрыв электрической цепи.

6.  Нет термопары 2

Данное сообщение появляется, если термопара 2 не подсоединена к системе или в ней произошел обрыв электрической цепи. Проверка термопары 2 проводится только в том случае, если количество установленных вами термопар равно 2.

Europegas Sp. z o. o. 25 Oscar-N Diesel SAS

Руководство по монтажу и настройке Oscar-N Diesel SAS

7.  Высокая температура редуктора

Данное сообщение появляется в случаях, если текущее значение температуры редуктора, превышает установленное в программе максимальное значение.

8.  Низкая температура редуктора

Данное сообщение появляется в случаях, если текущее значение температуры редуктора, опускается ниже установленного в программе минимального значения.

9.  Низкое давление газа

Данное сообщение появляется в случаях, если текущее значение давления газа, опускается ниже установленного в программе минимального значения.

10.  Низкое давление во впускном коллекторе

Данное сообщение появляется в случаях, если текущее значение давления MAP, опускается ниже установленного в программе минимального значения.

11.  Высокое давление во впускном коллекторе

Данное сообщение появляется в случаях, если текущее значение давления MAP, поднимается выше установленного в программе максимального значения.

12.  Низкое напряжение питания

Данное сообщение появляется, если напряжение аккумулятора ниже 9В.

13.  Высокое напряжение питания

Данное сообщение появляется, если напряжение аккумулятора выше 15В.

14.  Низкая температура газа

Данное сообщение выводится на экран, если фактическая температура газа ниже установленного в программе минимального значения. Это сообщение не появляется, если функция проверки температуры газа выключена.

15.  Низкие обороты двигателя

Данное сообщение появляется, если текущее значение оборотов двигателя ниже установленного в программе минимального значения.

16.  Высокие обороты двигателя

Данное сообщение появляется, если текущее значение оборотов двигателя выше установленного в программе максимального значения.

17.  Высокая температура выхлопных газов 1

Данное сообщение возникает, если текущая температура выхлопных газов 1 превышает установленное в программе значение высокого уровня температуры выхлопных газов. В случае превышения данного значения система навязывает коррекцию времени впрыска газа для того, чтобы сократить количество газа подаваемого в двигатель.

18.  Высокая температура выхлопных газов 2

Данное сообщение возникает, если текущая температура выхлопных газов 2 превышает установленное в программе значение высокого уровня температуры выхлопных газов. В случае превышения данного значения система навязывает коррекцию времени впрыска газа для того, чтобы сократить количество газа подаваемого в двигатель.

19.  Высокий уровень детонации 1

Это сообщение появляется, если текущее значение уровня детонации 1 превышает значение высокого уровня детонации, установленного в программе в результате калибровки, проведенной во время нагрузочного теста на дизеле. В случае превышения данного значения система навязывает коррекцию времени впрыска газа для того, чтобы сократить количество газа подаваемого в двигатель.

Europegas Sp. z o. o. 26 Oscar-N Diesel SAS

Руководство по монтажу и настройке Oscar-N Diesel SAS

20.  Высокий уровень детонации 2

Это сообщение появляется, если текущее значение уровня детонации 2 превышает значение высокого уровня детонации, установленного в программе в результате калибровки, проведенной во время нагрузочного теста на дизеле. В случае превышения данного значения система навязывает коррекцию времени впрыска газа для того, чтобы сократить количество газа подаваемого в двигатель.

21.  Нет сигнала оборотов двигателя

Данное сообщение появляется, если система не может считать текущее значение оборотов двигателя.

22.  Торможение двигателем

Данное сообщение появляется, если система не обнаруживает импульса впрыска топлива, но при этом обнаруживает обороты двигателя.

23.  Маленькое время впрыска газа

Данное сообщение появляется, если рассчитанное время впрыска газа оказывается короче установленного в программе минимального значения для этого показателя. В этом случае, система генерирует импульсы с установленным минимальным значением времени впрыск газа.

24.  Большое время впрыска газа

Данное сообщение появляется, если рассчитанное время впрыска газа оказывается длиннее установленного в программе максимального значения для этого показателя. В этом случае, система генерирует импульсы с установленным максимальным значением времени впрыск газа.

25.  Электромагнитный клапан открыт

Сообщение появляется, если газовые электромагнитные клапана открыты.

26.  Эмулятор ВКЛ

Сообщение появляется, если эмуляторы включены.

27.  Двойной впрыск

Данное сообщение возникает, если в сигнале импульсов впрыска дизельного топлива обнаруживается пилотный впрыск.

28.  Аварийное отключение

Данное сообщение появляется, если система была аварийно выключена из-за переполнения памяти ошибок.

29.  Имеются ошибки

Это сообщение говорит о том, что в память контроллера были записаны ошибки.

30.  Имеется эмуляция

Данное сообщение появляется, если аналоговые эмуляторы включены и эмулируют сигналы.

3.6.2 Значения

В таблице «Значения» отражены актуальные параметры контроллера. Показатели считанных параметров поступают с датчиков, подсоединенных к системе. Печатная версия экрана работающей программы с открытой вышеуказанной таблицей представлена на рисунке 15. Напротив каждого параметра есть окошко, поставив отметку в котором, мы включаем графическое отображение этого параметра на осциллографе.

1.  Обороты двигателя (RPM)

Показывает фактические обороты двигателя. В случае неверного или неточного отображения этого параметра, необходимо проверить правильность всех соединений и калибровки датчика RPM.

Europegas Sp. z o. o. 27 Oscar-N Diesel SAS

Руководство по монтажу и настройке Oscar-N Diesel SAS

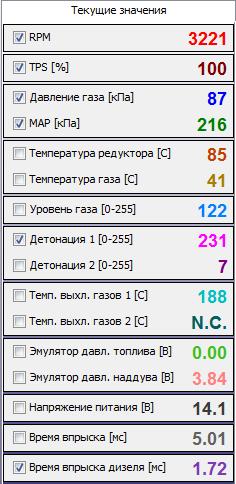

Рис.15: Актуальные параметры системы

2.  TPS

Показывает фактическое положение педали газа или дроссельной заслонки (0% - педаль не нажата, 100% - педаль нажата полностью). В случае неверного или неточного отображения этого параметра, необходимо проверить правильность всех соединений и калибровки датчика TPS.

3.  Давление газа

Данный показатель отображает фактическое давление газа в системе. Единицы измерения - кПа. Если значение неверное, то необходимо проверить правильность соединений в системе или правильность выбора датчика давления газа в программе.
