Руководство по монтажу и настройке Oscar-N Diesel SAS (стр. 11 )

4.5.1 Эмулятор давления дизельного топлива

Рабочий диапазон эмулятора давления дизельного топлива ограничен от 50% до 100%: 50% означает сокращение порции дизеля до 50% (повышение эмуляции выходного напряжения на 50%); 100% - отсутствие эмуляции (выходное напряжение равно входному). Эмулятор давления дизельного топлива может только сокращать порцию дизельного топлива, возможности ее увеличивать (например, для тюнинга автомобиля) нет.

4.5.2 Эмулятор давления наддува

Рабочий диапазон эмулятора давления наддува ограничен от 75% до 100%: 75% означает сокращение давления наддува до 75% (сокращение эмуляции выходного напряжения примерно на 25%); 100% - отсутствие эмуляции (выходное напряжение равно входному).

Europegas Sp. z o. o. 47 Oscar-N Diesel SAS

Руководство по монтажу и настройке Oscar-N Diesel SAS

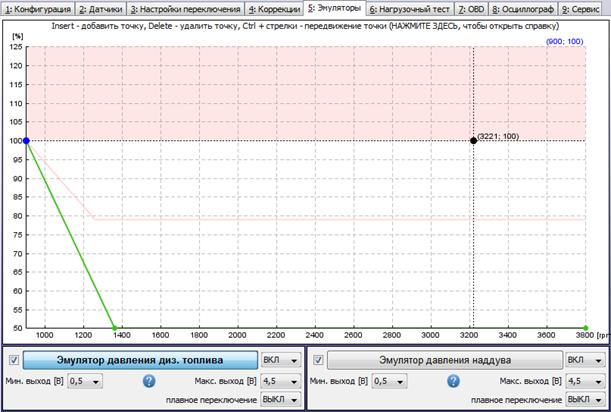

Рис.24: Опции эмуляторов

4.5.3 Минимальный выход

1. Напряжение от 0.0В до 12В

Эмуляторы позволяют Вам установить минимальную величину выходного напряжения. Если входное напряжение и зафиксированная величина уровня эмуляции позволяет, выходное напряжение никогда не опустится ниже минимальной величины. Величина эмуляции выбирается так, чтобы выходное напряжение не превышало предварительно заданной минимальной величины.

4.5.4 Максимальный выход

1. Напряжение от 0.0В до 12В

Эмуляторы позволяют Вам установить максимальную величину выходного напряжения. Если входное напряжение и зафиксированная величина уровня эмуляции позволяет, выходное напряжение никогда не поднимется выше максимальной величины. Величина эмуляции выбирается так, чтобы выходное напряжение не превышало предварительно заданной максимальной величины.

4.6 Нагрузочные тесты

Вкладка «Нагрузочные тесты» служит для тестирования мощности и крутящего момента. При помощи характеристик, включенных в нее, пользователь может проверить реальное влияние каждого компонента системы при полной нагрузке двигателя на его работу и на количество топлива. Характеристики мощности, крутящего момента и порции топлива – основная информация, на основании которой пользователь производит наладку системы Oscar-N Diesel SAS. В результате мощность и крутящий момент могут отличаться от их реальных показателей примерно на ±15%. На точность расчетов влияет точность выставления таких параметров как: габариты автомобиля (ширина, высота, вес и т. д.), дорожное покрытие, рельеф местности (взгорки, уклоны) и погодные условия (направление ветра и т. д.).

Europegas Sp. z o. o. 48 Oscar-N Diesel SAS

Руководство по монтажу и настройке Oscar-N Diesel SAS

На рисунке 25 представлен скриншот работающей программы, который показывает рассматриваемую в данном пункте таблицу.

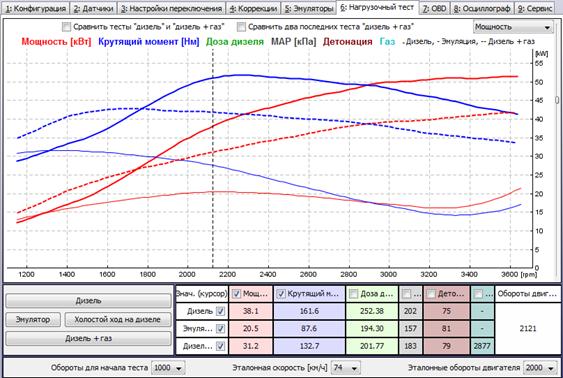

Рис.25: Характеристики мощности и крутящего момента двигателя

4.6.1 Параметры нагрузочных тестов

1. Обороты для начала теста

Здесь фиксируются начальные обороты двигателя, при которых стартует нагрузочный тест. Для успешного запуска теста, обороты двигателя до его начала должны быть ниже установленного здесь значения. В противном случае тест не запустится и высветится сообщение о некорректном старте теста.

2. Эталонная скорость

Данный параметр, совместно с параметром «Эталонные обороты двигателя» служит для калибровки передаточного числа, при котором будет проводиться нагрузочный тест. Эталонная скорость – скорость ТС на конкретной (выбранной для проведения теста) передаче на эталонных оборотах двигателя.

3. Эталонные обороты двигателя

Данный параметр, совместно с параметром «Эталонная скорость» служит для калибровки передаточного числа, при котором будет проводиться нагрузочный тест. Эталонные обороты двигателя – обороты двигателя на конкретной (выбранной для проведения теста) передаче на эталонной скорости ТС.

4.6.2 Тест «Дизель»

Тест на дизеле - это эталонный тест, с которым мы будем сравнивать результаты других тестов. Результаты теста на дизеле следует рассматривать, как модель результатов, которую мы стремимся получить после калибровки системы. На рисунке 26 представлено окно прогресса нагрузочного теста. Тест заключается в ускорении ТС на одной передаче.

Europegas Sp. z o. o. 49 Oscar-N Diesel SAS

Руководство по монтажу и настройке Oscar-N Diesel SAS

Тест начинается с установленных «оборотов для начала теста» и продолжается до «максимальных оборотов на газе». В это время контроллер собирает релевантные данные, анализирует их и рассчитывает характеристики мощности и крутящего момента.

Рис.26: Окно прогресса нагрузочного теста

4.6.3 Тест «Эмулятор»

Этот тест проводится на дизельном топливе с включенной эмуляцией. Используется для того, чтобы протестировать пределы, до которых интегрированные и калиброванные эмуляторы влияют на потерю мощности и крутящего момента, а также на снижение порции дизеля. Правильно работающие эмуляторы должны помочь снизить порцию дизеля, подаваемого в двигатель, или рабочие характеристики ТС. С помощью этого теста мы можем узнать при каких оборотах двигателя и насколько это уменьшение произошло.

4.6.4 Тест «Дизель + газ»

Этот тест проводится на дизельном топливе с газом. Это основной тест, используемый для проверки качества калибровки системы. На основании результатов данного теста пользователь может настроить установки так, чтобы производительность системы была оптимальной.

4.6.5 Тест «Холостой ход на дизеле»

Тест без нагрузки используется для сбора точных данных о дозе дизельного топлива. На рисунке 27 показано окно состояния теста без нагрузки. Тест заключается в поддержании оборотов двигателя на заданном значении. Программа автоматически предлагает пользователю тот уровень оборотов двигателя, который должен поддерживаться.

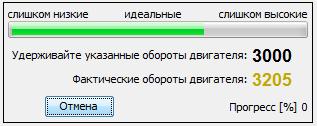

Рисунок 27: Окно с ходом испытания без нагрузки

4.6.6 Результаты тестов

В случае провала теста (по причине плохо выполненного теста или из-за ошибок теста), появится окно с соответствующей информацией об ошибке. Это помогает диагностировать причины, по которым тест был прерван. Окно с этой информацией показано на рисунке 28. В случае успешного выполнения теста, его результаты автоматически загружаются в программу, и становятся доступны в таблице и графиках характеристик. Таблица с данными представлена на рисунке 29.

Europegas Sp. z o. o. 50 Oscar-N Diesel SAS

Руководство по монтажу и настройке Oscar-N Diesel SAS

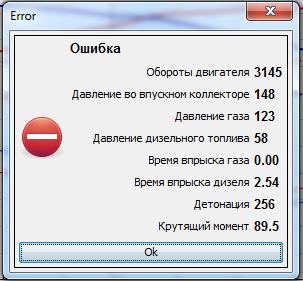

Рис.28: Окно статуса ошибки теста

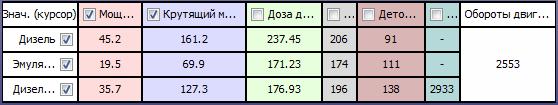

Рис.29: Панель с результатами теста

Мощность

Показывает то, как изменяется мощность двигателя во всем диапазоне его оборотов во время разгона ТС. Параметры, собранные и рассчитанные контроллером, сохраняются в его памяти даже при отключении питания. Кривая мощности используется для того, чтобы определить диапазон оборотов двигателя, в котором происходит увеличение или потеря мощности при включении эмуляции и подаче газа.

Крутящий момент

Показывает то, как изменяется крутящий момент двигателя во всем диапазоне его оборотов во время разгона ТС. Параметры кривой крутящего момента являются основным инструментом, необходимым для надлежащей калибровки системы.

Доза дизеля

Показывает то, как изменяется порция дизельного топлива во всем диапазоне оборотов двигателя во время разгона ТС. Числовые значения, представленные в таблице для характеристики «доза дизеля», не имеют единиц измерения и используются только в качестве опорного значения. Эта характеристика является основным диагностическим инструментом при настройке эмуляторов для снижения реальных порций дизельного топлива.

MAP

Показывает изменение давления воздуха (MAP) во впускном коллекторе в зависимости от оборотов двигателя. Это полезно при настройке системы в той области оборотов, где двигатель получает наибольшее и наименьшее количество воздуха.

Europegas Sp. z o. o. 51 Oscar-N Diesel SAS

Руководство по монтажу и настройке Oscar-N Diesel SAS

Детонация

Показывает график уровня детонационного сгорания в двигателе при его максимальной скоростной нагрузке. Этот параметр полезен для отслеживания диапазона оборотов двигателя с чрезмерным детонационным сгоранием.

Газ

Показывает график поданного системой газа. Объем рассчитанной порции газа зависит от времени впрыска газа, давления газа и производительности инжектора. Эта характеристика полезна для обнаружения диапазона оборотов двигателя с максимальным и минимальным объемом потребления газа.

4.6.7 Дополнительные свойства

Сравнение характеристик

Опции, использующиеся для сравнения различий между соответствующими характеристиками в виде наглядной презентации. Это облегчает визуальное наблюдение за таблицей, а также вычерчивает выводы. На рисунке 30 приведен пример окна программы с работающей опцией сравнительных таблиц

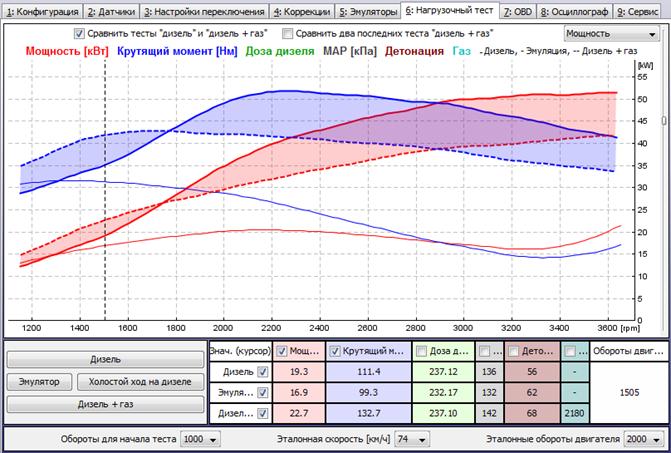

Рис.30: Окно программы со сравнением характеристик

Изменение шкалы характеристик

То, насколько четко вы можете видеть все характеристики таблиц, зависит от масштаба. У пользователя программы есть возможность изменять масштаб каждого графика с тем, чтобы лучше проанализировать их. Для этого воспользуйтесь вертикальным слайдером (линейкой прокрутки), расположенным вдоль правой части окна.

Europegas Sp. z o. o. 52 Oscar-N Diesel SAS

Руководство по монтажу и настройке Oscar-N Diesel SAS

4.7 OBD

Во вкладке «OBD» находятся настройки и параметры для системы OBD. Её скриншот вы можете видеть на рисунке 31. Система Oscar-N Diesel SAS поддерживает как протоколы для грузовиков (J1939 - CAN), так и для легкового транспорта (ISO15765 - CAN). Рядом с параметрами расположено поле, поставив отметку в котором, включается функция отображения параметра на панели главного окна. Благодаря этому пользователь может просматривать параметры OBD без переключения с активной таблицы вкладки. В зависимости от модели ТС только некоторые параметры могут быть считаны. В нижней части таблицы расположено поле, отображающее текущий статус соединения и поле для включения и отключения модуля OBD.
