Руководство по монтажу и настройке Oscar-N Diesel SAS (стр. 13 )

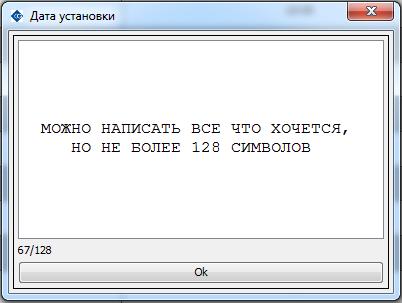

Рис.39: Окно с данными об установке

Europegas Sp. z o. o. 59 Oscar-N Diesel SAS

Руководство по монтажу и настройке Oscar-N Diesel SAS

4.9.2 Ошибки

В памяти контроллера может храниться до 32 ошибок включительно. В случае возникновения ошибки, все сведения о параметрах контроллера будут автоматически сохранены в виде стоп-кадра. На рисунке 40 можно увидеть скриншот данной вкладки. Ниже представлен список поддерживаемых ошибок.

1.  «Датчик температуры редуктора: обрыв» - появляется, если цепь датчика температуры редуктора разомкнута или замкнута на +5V. Пожалуйста, проверьте и убедитесь в целостности цепи или переместите датчик.

2.  «Датчик температуры редуктора: замыкание» - появляется, если цепь датчика температуры редуктора замкнута на массу. Пожалуйста, проверьте и убедитесь в целостности цепи или переместите датчик.

3.  «Датчик температуры газа: обрыв» - появляется, если цепь датчика температуры газа разомкнута или замкнута на +5V. Пожалуйста, проверьте и убедитесь в целостности цепи или переместите датчик.

4.  «Датчик температуры газа: замыкание» - появляется, если цепь датчика температуры газа замкнута на массу. Пожалуйста, проверьте и убедитесь в целостности цепи или переместите датчик.

5.  «Датчик давления газа: обрыв» - появляется, если цепь датчика давления газа разомкнута или замкнута на массу. Пожалуйста, проверьте и убедитесь в целостности цепи или переместите датчик.

6.  «Датчик давления газа: замыкание» - появляется, если цепь датчика давления газа замкнута на +5V. Пожалуйста, проверьте и убедитесь в целостности цепи, переместите датчик или снизьте давление газа в газовом редукторе.

7.  «Датчик давления во впускном коллекторе: обрыв» - появляется, если цепь датчика давления MAP разомкнута или замкнута на массу. Пожалуйста, проверьте и убедитесь в целостности цепи или переместите датчик.

8.  «Датчик давления во впускном коллекторе: замыкание» - появляется, если цепь датчика давления MAP замкнута на +5V. Пожалуйста, проверьте и убедитесь в целостности цепи или переместите датчик.

9.  «Ошибка датчика оборотов двигателя» – появляется, если после запуска двигателя не обнаружен сигнал с датчика RPM. Пожалуйста, проверьте и убедитесь в целостности цепи или измените пороговые параметры обнаружения в ПО.

10.  «Ошибка датчика дизельного впрыска» – появляется, если после запуска двигателя не обнаружен сигнал с датчика дизельного впрыска. Пожалуйста, проверьте и убедитесь в целостности цепи или измените пороговые параметры обнаружения в ПО.

11.  «Ошибка датчика температуры выхлопных газов №1» – появляется, если цепь датчика термопары №1 разомкнута. Пожалуйста, проверьте и убедитесь в целостности цепи или замените датчик.

Europegas Sp. z o. o. 60 Oscar-N Diesel SAS

Руководство по монтажу и настройке Oscar-N Diesel SAS

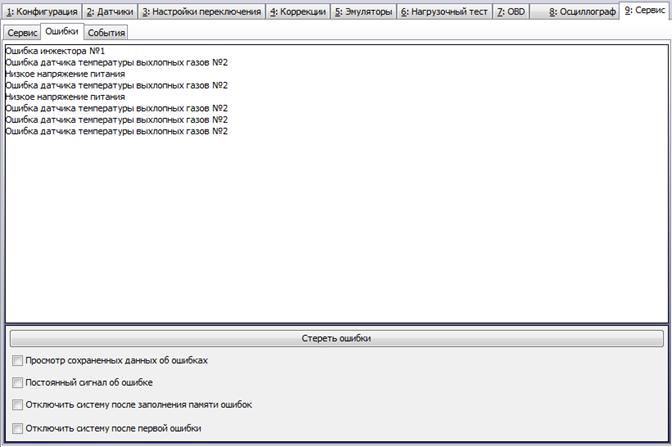

Рис.40: Опции ошибок

12.  «Ошибка датчика температуры выхлопных газов №2» – появляется, если цепь датчика термопары №2 разомкнута. Пожалуйста, проверьте и убедитесь в целостности цепи или замените датчик.

13.  «Низкое напряжение питания» – появляется, если напряжение аккумулятора падает и держится ниже 9V. Пожалуйста, проверьте и убедитесь в правильности подсоединения напряжения питания и целостности предохранителя.

14.  «Высокое напряжение питания» – появляется, если напряжение аккумулятора растет и держится выше 15V. Пожалуйста, проверьте и убедитесь в правильности подсоединения напряжения питания. Убедитесь в корректности работы преобразователя напряжения.

15.  «Температура выхлопных газов канала №1 выше максимальной» – появляется, если температура выхлопных газов канала 1 превышает максимум. Пожалуйста, проверьте и убедитесь, что система откалибрована правильно.

16.  «Температура выхлопных газов канала №2 выше максимальной» – появляется, если температура выхлопных газов канала 2 превышает максимум. Пожалуйста, проверьте и убедитесь, что система калибрована правильно.

17.  «Уровень детонации №1 выше максимального» - появляется, если уровень детонации канала 1 превышает максимум. Пожалуйста, проверьте и убедитесь, что система калибрована правильно.

18.  «Уровень детонации №2 выше максимального» - появляется, если уровень детонации канала 2 превышает максимум. Пожалуйста, проверьте и убедитесь, что система калибрована правильно.

Europegas Sp. z o. o. 61 Oscar-N Diesel SAS

Руководство по монтажу и настройке Oscar-N Diesel SAS

19.  «Утечка газа» – появляется, когда двигатель остановлен после обнаружения низкого уровня давления газа в системе. Пожалуйста, проверьте и убедитесь в надежности соединений газовых трубок, или корректной работе газовых инжекторов.

20.  Ошибка по температуре редуктора – появляется, если во время движения температура редуктора не достигла минимального показателя. Пожалуйста, проверьте трубки газового редуктора или правильность выбора местоположения датчика температуры редуктора.

21.  «Температура редуктора выше максимальной» – появляется, если температура редуктора превысила максимальную температуру. Появление подобного рода ошибки может говорить о неполадках в системе охлаждения. Пожалуйста, проверьте соединения редуктора и других компонентов.

22.  «Ошибка инжектора 1» – появляется, если цепь газового инжектора 1 разомкнута или замкнута на заземление. Пожалуйста, проверьте соединение газового инжектора или целостность цепи.

23.  «Ошибка инжектора 2» – появляется, если цепь газового инжектора 2 разомкнута или замкнута на заземление. Пожалуйста, проверьте соединение газового инжектора или целостность цепи.

24.  «Ошибка инжектора 3» – появляется, если цепь газового инжектора 3 разомкнута или замкнута на заземление. Пожалуйста, проверьте соединение газового инжектора или целостность цепи.

25.  «Ошибка инжектора 4» – появляется, если цепь газового инжектора 4 разомкнута или замкнута на заземление. Пожалуйста, проверьте соединение газового инжектора или целостность цепи.

26.  «Ошибка инжектора 5» – появляется, если цепь газового инжектора 5 разомкнута или замкнута на заземление. Пожалуйста, проверьте соединение газового инжектора или целостность цепи.

27.  «Ошибка инжектора 6» – появляется, если цепь газового инжектора 6 разомкнута или замкнута на заземление. Пожалуйста, проверьте соединение газового инжектора или целостность цепи.

28.  «Ошибка инжектора 7» – появляется, если цепь газового инжектора 7 разомкнута или замкнута на заземление. Пожалуйста, проверьте соединение газового инжектора или целостность цепи.

29.  «Ошибка инжектора 8» – появляется, если цепь газового инжектора 8 разомкнута или замкнута на заземление. Пожалуйста, проверьте соединение газового инжектора или целостность цепи.

Кнопка «Стереть ошибки» используется для того, чтобы стереть ошибки из памяти контроллера. Если контроллер был заблокирован из-за переполнения памяти ошибок, разблокируйте его и продолжите работу.

1. Просмотр сохраненных данных об ошибках

Эта опция позволяет Вам просмотреть стоп-кадры, например, все текущие значения, записанные в то время, когда произошла ошибка. Для того, чтобы включить просмотр выберите опцию, затем

Europegas Sp. z o. o. 62 Oscar-N Diesel SAS

Руководство по монтажу и настройке Oscar-N Diesel SAS

выберите ошибку, стоп-кадр которой Вы бы хотели посмотреть. Сохраненные текущие значения отображаются там же, где они отображаются во время нормальной работы. Статус просмотра стоп-кадра сигнализируется моргающей иконкой в таблице 4.9 (см. рис. 41).

Рис.41: Окно иконки-индикатора работы режима сохраненных данных об ошибках

2. Постоянный сигнал об ошибке

Когда выбрана данная опция, звуковой сигнал, предупреждающий об ошибке, будет непрерывно подаваться до тех пор, пока Вы не нажмете кнопку на переключателе. Когда данная функция выключена, сигнал об ошибке передается с периодичностью в 5 секунд, а затем система автоматически отключится.

3. Отключить систему после заполнения памяти ошибок.

При помощи данной функции Вы можете активировать аварийное отключение и блокирование системы, когда память ошибок переполнена. Периодически возникающие ошибки означают недостатки установки или ее некорректность. В этом случае система защиты должна быть отключена.

4. Отключить систему после первой ошибки.

Благодаря данной функции можно активировать аварийное отключение и блокирование системы при возникновении любой ошибки.

4.9.3 События

Во вкладке «События» находятся опции, позволяющие считывать и сохранять записанные события, которые появляются во время работы системы. События сохраняются в памяти контроллера. Возможно сохранить до 256 событий. Каждое событие описывается с указанием следующих параметров: ID события, общее время работы системы, время работы системы на газе, фактическая дата и время, если данного рода информация доступна через OBD протокол. Ниже представлен перечень событий, поддерживаемых контроллером. На рисунке 42 показан скриншот программы с окном данной вкладки.

1. «Система выключена» – появляется, если система была выключена через кнопку пользователя.

2. «Система включена» – появляется, если система была включена через кнопку пользователя.

3. «Ошибка системы» – появляется, если система обнаружила ошибку

4. «Низкое давление газа» – появляется, если система была отключена из-за низкого давления газа. В этом случае ошибка не сохраняется.

5. «Утечка газа» – появляется, если система обнаружила утечку газа. Тестирование на наличие утечек проводится каждый раз при запуске зажигания, при неработающем двигателе. Событие фиксируется при условии, что дифференциальное давление газа упало ниже допустимого минимального уровня.

Europegas Sp. z o. o. 63 Oscar-N Diesel SAS

Руководство по монтажу и настройке Oscar-N Diesel SAS

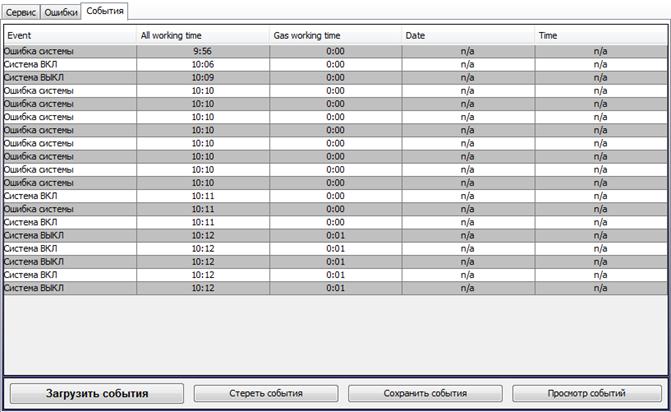

Рис.42: Опции событий системы
