8.3.1.17 Метод может использоваться как дополнительный при контроле “узких мест” участков трубопровода:

-  участки трубопроводов наземной и надземной прокладки или в технологических каналах;

-  переходы через асфальтовые и железнодорожные дороги;

-  переходы через естественные преграды овраги, речки, болота;

-  трубопроводы, находящие в патроне и т. д.;

-  места несанкционированных врезок;

-  инспекция труб бывших в употреблении для их повторного использования.

8.3.2  Рекомендации по областям применения и общие требования к аппаратуре и технологии цифровой радиографии

8.3.2.1  В последнее время для контроля качества сварных соединений трубопроводов находит все большее применение технология цифровой (компьютерной) радиографии,

8.3.2.2  Метод цифровой (компьютерной) радиографии отличается от традиционного радиографического контроля [1] [2] тем, что вместо рентгеновской пленки используются многоразовые запоминающие «фосфорные» пластины.

8.3.2.3  Схематически конструкция запоминающей пластины приведена на рисунке 14.

Рисунок 14. Схематическое изображение конструкции запоминающей многоразовой пластины

8.3.2.4  В фосфорных пластинах скрытое изображение объекта контроля образуется под воздействием ионизирующего излучения за счет возбуждения электронов, в отличие от рентгеновской пленки, на которой изображение образуется за счет необратимых фотохимических процессов.

8.3.2.5  При записи информации на запоминающую пластину многократного использования кассета с запоминающей пластиной аналогично радиографической пленке располагается за объектом контроля относительно источника ионизирующего излучения. В качестве источника ионизирующего излучения при цифровой радиографии могут применяться рентгеновские аппараты непрерывного и импульсного действия, а также закрытые радиоактивные источники излучения.

8.3.2.6  После экспонирования пластина загружается в сканер, где специальный «считыватель» сканирует экспонированную пластину лазерным пучком. После облучения экспонированных пластин лазерным лучом энергия возбужденных рентгеновскими лучами электронов освобождается в виде света, а световое излучение последовательно с каждой точки считывается сканирующим устройством и, аналогично цифровой фотографии, формируется цифровое изображение контролируемого объекта.

8.3.2.7  Считанное сканером изображение передаётся в компьютер, где архивируется, обрабатывается с помощью специализированного программного обеспечения и подвергается расшифровке. По результатам расшифровки делается заключение о качестве проконтролированного сварного соединения [3].

8.3.2.8  Однако в отличие от пленки это изображение может быть улучшено, отмасштабировано, архивировано, растиражировано и за несколько секунд направлено по электронной почте в любое место без потери качества. После передачи изображения в компьютер и облучения пластины ультрафиолетовыми лучами она освобождается от всей накопленной энергии и может быть использована повторно.

8.3.2.9  Схема применения метода цифровой радиографии приведена на рисунке 15.

Рисунок 15. Схема радиографического контроля с применением технологии цифровой радиографии

8.3.2.10 Поскольку чувствительность пластины существенно выше, чем у пленки, то время экспозиции пластины значительно меньше. Это существенно уменьшает дозовую нагрузку на персонал.

8.3.2.11 Для предохранения запоминающих пластин от загрязнений и механических повреждений, а также для защиты их от воздействия яркого освещения пластины следует помещать в светозащитные влагостойкие кассеты.

8.3.2.12 Для привязки получаемых при просвечивании изображений к контролируемому соединению на каждой кассете (каждом участке сварного соединения) следует устанавливать маркировочные знаки.

8.3.2.13 Пластину помещают в кассету и вынимают оттуда на свету. Для этой операции, в отличие от светочувствительной пленки, специальной темной комнаты не требуется.

8.3.2.14 «Фосфорные» пластины обладают гибкостью рентгеновских пленок, но не требуют обработки химическими реактивами.

8.3.2.15 Цифровая радиография с использованием запоминающих «фосфорных» пластин, обладая такими преимуществами как:

-  оперативность получения информации за счёт уменьшения времени экспозиции и отказа от применения радиографической пленки и, соответственно, сложной и длительной её фотохимической обработки;

-  отсутствие затрат на приобретение пленки и химикатов, их хранение и утилизацию химических отходов;

-  возможность снижения времени просвечивания;

-  снижения мощности экспозиционной дозы;

обеспечивает:

-  необходимую чувствительность контроля,

-  позволяет выявлять все недопустимые дефекты, регламентируемые требованиями действующих НТД,

-  значительно повышает производительность контроля.

8.3.2.16 В настоящее время выпускаются несколько систем для цифровой промышленной радиографии, это, например, цифровая система «KODAK INDUSTREX ACR-2000» (производство фирмы KODAK), комплексы цифровой радиографии «ФОСФОМАТИК» различной модификации, аппаратно-программный комплекс «Градиент», аппаратно-программный комплекс «CR 35 NDT» (производство фирмы Dürr NDT).

8.3.2.17 Все эти комплексы основаны на применении современной компьютерной техники и включают в себя:

-  устройство для считывания с запоминающих пластин;

-  систему архивирования и обработки изображения, состоящую из настольного компьютера, монитора, клавиатуры, мыши;

-  устройство для стирания пластин;

-  программное обеспечение;

-  запоминающие пластины.

8.3.2.18 Комплексы цифровой радиографии рассчитаны на применение гибких флуоресцентных запоминающих пластин. Наиболее широкое применение нашли «фосфорные» пластины «KODAK INDUSTREX Flex GP Digital Imaging Plate SO-170».

8.3.2.19 Специалисты, выполняющие работы по радиографическому контролю с применением технологии цифровой радиографии, должны пройти специальное дополнительное обучение с учетом специфики технологии и оборудования цифровой радиографии, работы с электронным изображением, обработки и расшифровки этого изображения, идентификации дефектов по электронному изображению и измерения их размеров. Специалисты должны иметь документ, подтверждающий факт прохождения такого обучения.

8.3.3  Рекомендации по областям применения и общие требования к аппаратуре и технологии ультразвукового контроля с применением преобразователей на основе фазированных решеток

8.3.3.1  Самым передовым направлением в развитии ультразвуковых методов неразрушающего контроля является применение ультразвуковых фазированных решеток (ФР). К основным преимуществам использования дефектоскопов с фазированными решетками относятся повышение достоверности результатов контроля, увеличение скорости контроля, и следовательно, снижение затрат связанных с проведением контроля.

8.3.3.2  При проведении контроля традиционными УЗ датчиками один датчик, как правило, предназначен для прозвучивания одной, строго определенной зоны. Поэтому для проверки всего объема контролируемого объема сварного шва необходимо:

-  механическое перемещение пьезоэлектрического преобразователя (ПЭП) по заданной траектории;

-  наличие датчиков с различными углами ввода УЗ луча для обнаружения разноориентированных дефектов.

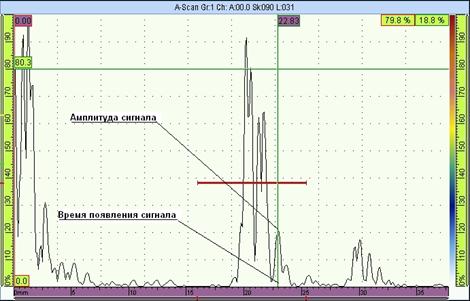

8.3.3.3  При проведении ручного контроля оператор измеряет эквивалентные (условные) размеры дефекта по осциллограммам сигналов (А-сканам) – по времени прихода и амплитуде (см. рисунок 16). Сложности в определении истинных размеров и ориентации дефектов являются причиной пропуска дефекта или перебраковки изделия.

Рисунок 16. Анализ размеров дефектов по амплитуде и времени появления сигнала.

8.3.3.4  Технология фазированных решеток основывается на генерации ультразвукового луча, с возможным изменением следующих параметров:

-  угла ввода луча;

-  фокального расстояния;

-  размера пятна фокусировки.

8.3.3.5  Изменение параметров ультразвукового луча достигается программно-аппаратными средствами за счет различных задержек запуска зондирующего импульса на элементах датчика (см. рисунок 17, а). Механические параметры сканирующего устройства при этом не изменяются.

8.3.3.6  Зона, генерирующая луч, может перемещаться вдоль поверхности датчика (рисунок 17, б). Электронное линейное сканирование производится последовательным переключением групп элементов в преобразователе. Таким образом, не перемещая ПЭП по поверхности контролируемого изделия, можно проверить больший, по сравнению с традиционными методами, объем исследуемого объекта.
Шаг изменения угла ввода луча на современных дефектоскопах с ФР может составлять менее 0,5°. Шаг перемещения зоны сканирования может составлять 0.6 – 1,0 мм.

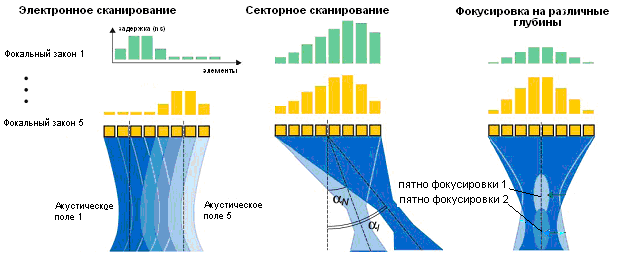

а) - методы формирования УЗ луча

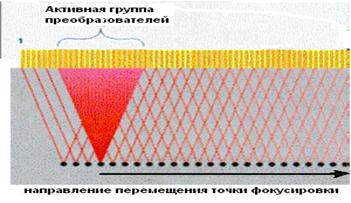

б) электронное сканирование

Рисунок 17. Принцип действия датчиков с фазированными решетками

8.3.3.7  Применяя всего один ПЭП с ФР, возможно реализовать все схемы контроля, применяемые в многоэлементных системах с линейным сканированием.
Например, контроль прямым и однократно отраженным лучом, схема «тандем», - FD метод и т. д. – см. рисунок 18.

а) секторное сканирование б) линейное сканирование

в) применение 2-х УЗ датчиков с ФР позволяет реализовать любые схемы контроля
