При превышении любой ошибки расчета допустимых значений необходимо уменьшить шаг КЭ сетки и выполнить перерасчет.

6.6 Критерий оценки работоспособности конструкций трубопровода

Работоспособность конструкций трубопровода по результатам расчета их НДС определяется по критериям, приведенным в таблице 7.7

Если напряжения в конструкциях трубопровода не превышают допустимые значения, то по результатам расчета на прочность его эксплуатация допускается при проектных параметрах.

Если напряжения в конструкциях трубопровода превышают допустимые значения, то для продолжения эксплуатации трубопровода требуется снижение параметров нагружения конструкций, при которых напряжения не превышают допустимых значений, или вывод трубопровода в ремонт.

При выводе трубопровода в ремонт для обеспечения проектных нагрузок элементы конструкций трубопровода, в которых по результатам расчета НДС обнаружено превышение допустимых напряжений, подлежат замене.

При невыполнении критериев, приведенных в таблице 7.7, должна быть определена нагрузка на конструкции, при которой допускается эксплуатация трубопровода.

Таблица 7.7

Конструкция

Элемент модели

Критерий работоспособности

конструкции трубопровода

труба

Эквивалентные напряжения по Мизесу не должны превышать допустимое напряжение, принимаемое согласно СП 34-116-97:

(6.4)

7. Оформление результатов расчета

7.1 Для выполнения расчетов срока и условий безопасной эксплуатации основного металла и сварных соединений конструкций трубопровода с дефектами определяются главные напряжения в кольцевом (sq) и продольном (sz) направлении в стенке трубопровода в зоне дефекта.

НЕ нашли? Не то? Что вы ищете?

7.2 Результаты расчета должны оформляться по форме, приведенной в пунктах 7.3-7.5.

7.3 В результате проведения расчета НДС конструкций трубопровода, определены значения максимальных напряжений в конструкциях трубопровода, представленные в таблице 7.8.

Таблица 7.8

Наименование конструкции, километр трубы

Остаточная толщина конструкции, мм

Максимальные напряжения в конструкции по результатам расчета НДС, МПа

Допустимое значение напряжений, (МПа)

Проектное давление

Гидроиспытания

7.4 Выводы по результатам расчета:

-  Максимальные напряжения в конструкциях трубопровода, определенные в результате расчета НДС, превышают (не превышают) допустимые с учетом коэффициентов запаса.

-  Эксплуатация допускается (не допускается).

-  Срок эксплуатации - ___________.

-  Ограничения по эксплуатации - ___________.

7.5 Результаты расчета НДС стенки трубопровода для выполнения расчета срока эксплуатации стенки трубопровода с дефектами металла должны быть оформлены согласно таблице 7.9. Указываются максимальные из напряжений, определенных для проектного давления и гидроиспытаний.

Таблица 7.9

п/п

Исходные данные

Наименование

конструкции (элемента)

Номер дефекта в дефектной ведомости

Наименование дефекта

Параметры дефекта

Расположение дефекта

Напряжения, действующие в зоне дефекта, МПа

Проектная и действительная толщина стенки, мм

Кольцевые (σθ)

Продольные (σz)

1

2

3

4

5

6

7

8

9

8 Пример расчета НДС трубопровода

В качестве примера расчета НДС был взят элемент трубопровода длиной L = 150 м, диаметром D = 500 мм, толщиной t = 10 мм.

К данному элементу трубопровода приложены перемещения в вертикальной плоскости в соответствии с таблицей 7.10, моделирующие процесс неравномерной деформации грунта - пучение. Узлы конечно-элементной модели, к которым приложены перемещения, взяты с шагом 5 м и представлены на рисунке 7.1.

Таблица 7.10.

№ узла КЭ модели

Перемещение трубопровода, м

nodes

1

0,0000

26

0,0202

51

0,0750

76

0,1535

101

0,2479

126

0,3529

151

0,4646

176

0,5799

201

0,6963

226

0,8116

251

0,9231

276

1,0280

301

1,1222

326

1,2003

351

1,2546

376

1,2756

401

1,2576

426

1,2056

451

1,1291

476

1,0360

501

0,9318

526

0,8207

551

0,7056

576

0,5892

601

0,4737

626

0,3616

651

0,2560

676

0,1605

701

0,0805

726

0,0235

751

0,0000

Рисунок 7.1. Нумерация узлов модели, к которым прикладываются перемещения.

Результаты в виде перемещений трубопровода под действием нагрузки и эквивалентные напряжения, возникающие в модели, представлены на рисунке 7.1. Результаты расчета перемещений отображены с увеличением в 5 раз, фактические перемещения и напряжения указаны на шкалах.

Прямоугольная выноска: Результат воздействия перемещений на модель трубопроводаПрямоугольная выноска: Исходная конечно-элементная модель трубопровода

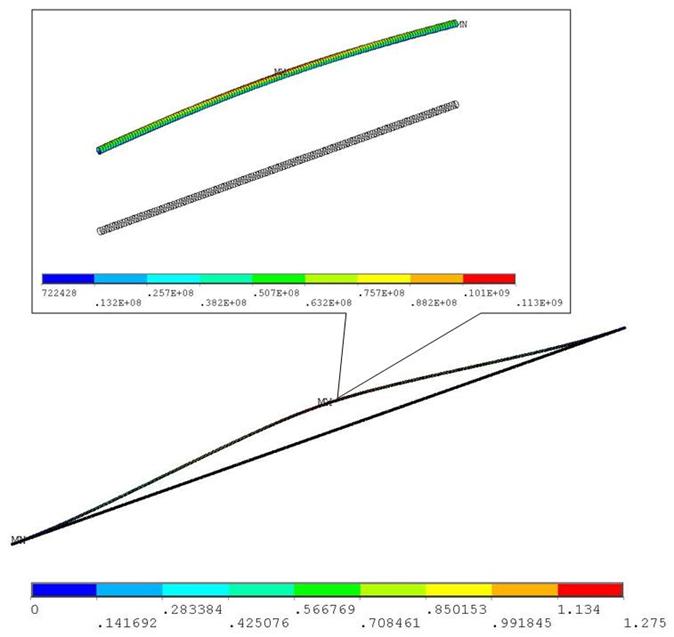

Рисунок 7.2. Перемещения трубопровода под действием нагрузки (снизу) и эквивалентные напряжения (сверху), возникающие в модели

Максимальное перемещение трубопровода составляет 1275 мм, при этом максимальные эквивалентные напряжения в модели составляют 113 МПа.

Приложение 8 (справочное)

Расчетные схемы для дефектов типа потеря металла коррозионного происхождения

Для расчета на прочность и долговечность трубы с коррозионным дефектом потери металла используют расчетные схемы «Бездефектная труба» (п. 3) и «Объемный дефект» (п. 4) с общими правилами упруго-пластических расчетов параметров напряженно-деформированного состояния (п. 1) и коэффициентов концентрации напряжений и деформаций (п. 2).

1 Расчет параметров напряженно-деформированного состояния

1.1 Компоненты напряжений sz, sq, sr и деформаций ez, eq, er обозначаются в цилиндрической системе координат: индекс «z» относится к продольным, «q» – к кольцевым и «r» – к радиальным компонентам.

1.2 Интенсивности напряжений si и деформаций ei определяются по формулам:

(8.1)

1.3 Связь между интенсивностями напряжений и деформаций принята в виде степенной диаграммы деформирования:

(8.2)

где sт – предел текучести, eт = sт / 3m – интенсивность деформаций, соответствующая пределу текучести, m = E / 2(1 + n) – модуль сдвига, E – модуль упругости, n – коэффициент Пуассона, m – коэффициент деформационного упрочнения.

1.4 Компоненты деформаций и напряжений рассчитываются по формулам:

(8.3а)

(8.3б)

где k = E / 3(1 - 2n) – модуль объемного расширения, mp – упруго-пластический модуль сдвига:

(8.4)

Упруго-пластический модуль сдвига mp определяется по формулам

(8.5)

1.5 В расчетах также используется:

- среднее напряжение s0:

(8.6)

- объемная деформация e0:

(8.7)

- наибольшая деформация удлинения e1:

(8.8)

- угол подобия девиатора деформаций je:

(8.9)
