Инструкция по сварке котлоагрегатов ВБН А.3.1-36-4-96 (стр. 17 )

мм

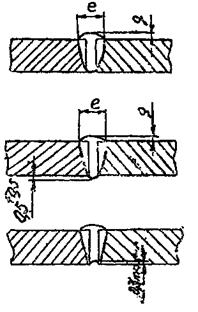

Условное обозначение сварного соединения	Конструктивные элементы и размеры	Способ сварки	S=S1	b	e	g
подготовленных кромок	сварного шва	номин.	пред. откл.	номин.	пред. откл.	номин.	пред. откл.
С2			Р	2,0	0,5	+0,5	4	+2	1	+1 -0,5
3,0	1,0
4,0-5,0	1,5
ЗН	2,0-3,0	0	+0,3	-	-

Здесь и ниже: Р – ручная дуговая сварка; ЗН – ручная аргонодуговая сварка неплавящимся электродом; ЗП – дуговая сварка в углекислом газе.

Продолжение приложения 8

мм

Условное обозначение сварного соединения	Конструктивные элементы и размеры	Способ сварки	S=S1	b	c	e	g
подготовленных кромок свариваемых деталей	сварного шва	номин.	пред. откл.	номин.	пред. откл.	номин.	пред. откл.	номин.	пред. откл.
С17			Р; ЗН; ЗП	3	1,0	+0,5	0,5	+0,5	7	+2	1,5	+1,5 -1,0
4	8
5	1,5	1,0	±0,5	9
6	11
7	12	+3
8	2,0	+1,0	13
10	16	+4	2,0	+2,0 -1,5
12	18
14	21
16	+1,5	1,5	23	+6
18	26
20	28

Примечание. При способе ЗН зазор b = 0+0,5

Продолжение приложения 8

мм

Условное обозначение сварного соединения	Конструктивные элементы и размеры	Способ сварки	S=S1	b	e	g
подготовленных кромок свариваемых деталей	сварного шва	номин.	пред. откл.	номин.	пред. откл.	номин.	пред. откл.
С19			ЗП; ЗН; Р	2	2	+1,0	7	+2	1,5	+1,5 -1,0
3	8
4	9
5	10
6	3	+1,0 -0,5	12	+3
7	13	+4
9	14
10	16	+5	2,0	+2,0 -1,5
12	18
14	5	±1,0	23	+6
16	25	+8
18	27
20	30
С52			Способ сварки	S=S1	R	e (пред. откл. +6)	g	, град (пред. откл. ±1°
номин.	пред. откл.
Р; ЗП; ЗН	7	4	18	2	±2	22
11	21
16	6	27	15
20	29
22	30
30	34

Приложение 10

Формы исполнительной документации

Рекомендуемая форма ремонтного формуляра

Ремонтный формуляр №

Приводится рисунок элемента, например

расположение сварных соединений топочного экрана (вид топки) с указанием номеров сварных соединений

правой (а), левой (б) стенок

Примечание. 1. Формуляр составлен на основании

(наименование документов)

2. Материал коллектора (трубопровода)

Сведения о сварных соединениях

Изделие, (узел) и № схемы формуляра	Дата проведения сварки начало-конец	Номер стыка по схеме или формуляру	Марка стали, диаметр и толщина стенки труб, мм	Способ и температура подогрева стыка	Способ сварки и тип стыка (вертикальный, горизонтальный, поворотный)	Присадочный материал	Фамилия, имя, отчество сварщика, клеймо №	Результаты внешнего осмотра сварного соединения № и дата составления акта	Способ и режим термообработки	Твердость материала шва, НВ
марка, диаметр	номер партии и сертификата

Журнал сварочных работ

Объект

Организация

(наименование узла, трубопровода, номера формуляра)

№ пп	Дата сварки	Дата проведения термообработки	Номер сварного соединения по схеме, формуляру	Марка стали, диаметр и толщина стенки труб	Способ сварки, защитный газ, с подкладным кольцом или без него	Сварочные материалы	Фамилия, имя, отчество сварщика	Клеймо сварщика	Подпись сварщика	Отметка о вырезке и переварке забракованного стыка	Подпись мастера по сварке
Марка и диаметр, мм	Номер сертификата и партии

Правильность выполнения журнала проверил (подпись)

Начальник лаборатории сварки и металлов (подпись)

"____"________________199__г.

Объект

Организация

Акт № ________

на проверку внешним осмотром и измерением
размеров шва сварных стыков

"____"_________199__г.

Мы, нижеподписавшиеся, мастер (ИТР) монтажного (ремонтного) участка
и представитель заказчика

(фамилия, инициалы) (фамилия, инициалы)

составили настоящий акт в том, что нами проведена проверка внешним осмотром и измерением размеров швов стыков труб

(наименование узла)

из стали марки диаметром  мм

при толщине стенки  мм, которые сварил (и) сварщик (и)

(фамилия, инициалы)

клеймо №

В результате внешнего осмотра установлено:

1. Стыки № ______ подлежат исправлению путем _________ ввиду наличия дефектов

2. Остальные стыки по результатам внешнего осмотра признаны годными.

Примечание.

После устранения дефектов эти стыки должны быть вторично осмотрены внешним осмотром с составлением повторного акта.

Подписи:

Объект

Организация

"____"_________199__г.

Заключение № ______

по ультразвуковому контролю качества сварных соединений

Проверка качества сварных соединений

(стыковых, угловых)

(наименование трубопровода, узла)

по схеме (формуляру) № ____ проводилась в соответствии с

(наименование НТД)

ультразвуковым дефектоскопом типа ________________ рабочая частота _________ МГц,

Результаты

Номер стыка по схеме или формуляру	Диметр и толщина стыкуемых труб или элементов, мм	Описание обнаруженных дефектов	Наибольшие допустимые размеры эквивалентного дефекта, мм	Оценка качества сварки	Номер записи в журнале

Мастер по контролю (фамилия, инициалы)

(подпись)

Контроль проводил (фамилия, инициалы)

(подпись)

Объект

Организация

Журнал термообработки сварных стыков

Наименование трубопровода

Схема расположения стыков трубопровода №

Вид нагревателя способ измерения температуры

Дата проведения термообработки	Номер стыка по схеме	Способ нагрева	Марка стали	Диаметр и толщина стенки трубы, мм	Режим	Фамилия, подпись термиста
Время измерения температуры	Температура, °С	Характер охлаждения

Мастер по термообработке (фамилия, инициалы)
