Каталог рессорной продукци (стр. 10 )

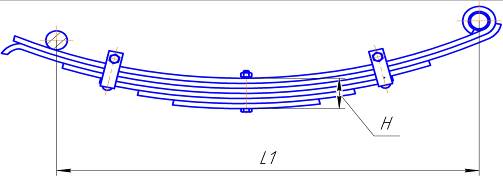

Рессора ЗИЛ 5301 передняя

чертёж 5301-2902012-02/1СБ ГОСТ Р 51585-2000

(аналог 5301-2902012-02)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	7
Теоретическая масса рессоры в сборе, кг	46,0
Полная длина рессоры L, мм	1640
Расчётная длина рессоры L/, мм	1575
Длина переднего конца I, мм	645
Высота пакета Н, мм	70
Лист 1: Черт. № 000-2902101-02/1
Сечение, мм	75х10
Длина, мм	1640
Масса, кг	10,95
Марка стали	60С2
Лист 2: Черт. № 000-2902102-02/1
Сечение, мм	75х10
Длина, мм	1585
Масса, кг	9,3
Марка стали	60С2
Лист 5 с хомутами: Черт. № 000-2902105-02/1
Сечение, мм	75х10
Длина, мм	830
Масса, кг	4,9
Марка стали	60С2

ПРИМЕНЕНИЕ

Бортовой ЗИЛ-5301АО, ЗИЛ-5301ДО	2
Бортовой ЗИЛ-5301ТО	2
Фургон ЗИЛ-5301АА	2
Шасси ЗИЛ-5301БО (ЗИЛ-5301ЕО)	2
Шасси ЗИЛ-5301ГА	2

Рессора ЗИЛ 5301 задняя

чертёж 5301-2912012-02/1СБ ГОСТ Р 51585-2000

(аналог 5301-2912012-02)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	14
Теоретическая масса рессоры в сборе, кг	82,5
Полная длина рессоры L, мм	1575
Расчётная длина рессоры L/, мм	1500
Длина переднего конца I, мм	750
Высота пакета Н, мм	140
Лист 1: Черт. № 000-2912101-02/1
Сечение, мм	75х10
Длина, мм	1575
Масса, кг	10,51
Марка стали	60С2
Лист 2: Черт. № 000-2912102-02/1
Сечение, мм	75х10
Длина, мм	1555
Масса, кг	9,862
Марка стали	60С2
Лист 3: Черт. № 000-2912103-02/1
Сечение, мм	75х10
Длина, мм	1515
Масса, кг	8,893
Марка стали	60С2
Лист 5 с хомутами: Черт. № 000-2912010-02/1
Сечение, мм	75х10
Длина, мм	1200
Масса, кг	7,416
Марка стали	60С2

ПРИМЕНЕНИЕ

Бортовой ЗИЛ-5301АО, ЗИЛ-5301ДО	2
Бортовой ЗИЛ-5301ТО	2
Фургон ЗИЛ-5301АА	2
Шасси ЗИЛ-5301БО (ЗИЛ-5301ЕО)	2
Шасси ЗИЛ-5301ГА	2

Рессора МЖИГ 304.241.002

чертёж МЖИГ 304.241.002 СБ ГОСТ Р 51585-2000

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	3
Теоретическая масса рессоры в сборе, кг	6,8
Полная длина рессоры L, мм	744
Расчётная длина рессоры L/, мм	590
Длина переднего конца I, мм	372
Высота пакета Н, мм	24
Лист 1: Черт. № 000.364.001
Сечение, мм	50х8
Длина, мм	744
Масса, кг	2,4
Марка стали	60С2
Лист 2: Черт. № 000.361.002
Сечение, мм	50х8
Длина, мм	720
Масса, кг	2,3
Марка стали	60С2

Рессора МЖИГ 304.241.002-01

чертёж МЖИГ 304.241.002-01 СБ ГОСТ Р 51585-2000

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	6
Теоретическая масса рессоры в сборе, кг	9,8
Полная длина рессоры L, мм	744
Расчётная длина рессоры L/, мм	590
Длина переднего конца I, мм	372
Высота пакета Н, мм	48
Лист 1: Черт. № 000.364.001
Сечение, мм	50х8
Длина, мм	744
Масса, кг	2,4
Марка стали	60С2
Лист 2: Черт. № 000.361.002
Сечение, мм	50х8
Длина, мм	720
Масса, кг	2,3
Марка стали	60С2

Рессора МЖИГ 304.241.002-02

чертёж МЖИГ 304.241.002-02 СБ ГОСТ Р 51585-2000

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	4
Теоретическая масса рессоры в сборе, кг	7,8
Полная длина рессоры L, мм	744
Расчётная длина рессоры L/, мм	590
Длина переднего конца I, мм	372
Высота пакета Н, мм	32
Лист 1: Черт. № 000.364.001
Сечение, мм	50х8
Длина, мм	744
Масса, кг	2,4
Марка стали	60С2
Лист 2: Черт. № 000.361.002
Сечение, мм	50х8
Длина, мм	720
Масса, кг	2,3
Марка стали	60С2

Рессора МЖИГ 304.241.002-03

чертёж МЖИГ 304.241.002-03 СБ ГОСТ Р 51585-2000

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	7
Теоретическая масса рессоры в сборе, кг	10,8
Полная длина рессоры L, мм	744
Расчётная длина рессоры L/, мм	590
Длина переднего конца I, мм	372
Высота пакета Н, мм	56
Лист 1: Черт. № 000.364.001
Сечение, мм	50х8
Длина, мм	744
Масса, кг	2,4
Марка стали	60С2
Лист 2: Черт. № 000.361.002
Сечение, мм	50х8
Длина, мм	720
Масса, кг	2,3
Марка стали	60С2

Рессора 9911 задняя

чертёж 9911.00-2912012/1СБ ГОСТ Р 51585-2000

(аналог 9911-002912012-30)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	10
Теоретическая масса рессоры в сборе, кг	52,3
Полная длина рессоры L, мм	1100
Расчётная длина рессоры L/, мм	910
Длина переднего конца I, мм	550
Высота пакета Н, мм	106
Лист 1, -2: Черт. № 000.00-2912101/1
Сечение, мм	90х12
Длина, мм	1100
Масса, кг	9,2
Марка стали	60С2А
Лист 3: Черт. № 000.00-2912103/1
Сечение, мм	90х12
Длина, мм	1170
Масса, кг	9,8
Марка стали	60С2А

ПРИМЕНЕНИЕ
