Лист задней дополнительной рессоры ГАЗ-3302
Чертёж 3302-2913101-20/1СБ ГОСТ Р 51585-2000
(аналог 3302-2913101-20)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 1 |
Теоретическая масса рессоры в сборе, кг | 7,5 |
Полная длина рессоры L, мм | 1160 |
Расчётная длина рессоры L/, мм | 1050 |
Длина переднего конца I, мм | 580 |
Высота пакета Н, мм | 11 |
Сечение, мм | 75х11 |
Длина, мм | 1160 |
Марка стали | 50ХГА |
Лист усиленный задней дополнительной рессоры ГАЗ-3302
Чертёж 3302-2913101-20/1усСБ ГОСТ Р 51585-2000
(аналог 3302-2913101-20ус)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 1 |
Теоретическая масса рессоры в сборе, кг | 7,6 |
Полная длина рессоры L, мм | 1160 |
Расчётная длина рессоры L/, мм | 1050 |
Длина переднего конца I, мм | 580 |
Высота пакета Н, мм | 13 |
Сечение, мм | 75х13 |
Длина, мм | 1160 |
Марка стали | 50ХГА |

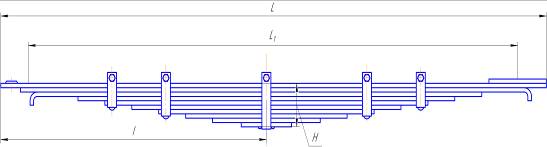

Рессора ЗИЛ 130 передняя
Чертёж 130-2902007-03/1СБ ГОСТ Р 51585-2000
(аналог 130-2902007-03)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 10 |
Теоретическая масса рессоры в сборе, кг | 46,4 |
Полная длина рессоры L, мм | 1513 |
Расчётная длина рессоры L/, мм | 1350 |
Длина переднего конца I, мм | 740 |
Высота пакета Н, мм | 100 |
Лист 1: Черт. № 000-2902101-03/1 | |
Сечение, мм | 65х10 |
Длина, мм | 1513 |
Масса, кг | 7,7 |
Марка стали | 60С2 |
Лист 2: Черт. № 000-2902102-03/1 | 65х10 |
Сечение, мм | 1440 |
Длина, мм | 7,3 |
Масса, кг | 60С2 |
Марка стали | |
Лист 3: Черт. № 000-2902103-03/1 | |
Сечение, мм | 65х10 |
Длина, мм | 1280 |
Масса, кг | 6,5 |
Марка стали | 60С2 |
ПРИМЕНЕНИЕ
Шасси ЗИЛ-495810 Седельный тягач ЗИЛ-441510 | 2 2 |
Бортовой ЗИЛ-431410, 431510, 431917 | 2 |
Самосвал ЗИЛ ММЗ-555, ММЗ-4502 | 2 |

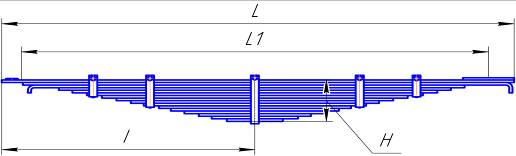

Рессора ЗИЛ 130 задняя
чертёж 130Д-2912007-23/1СБ ГОСТ Р 51585-2000
(аналог 130Д-2912012-23)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 15 |
Теоретическая масса рессоры в сборе, кг | 79,1 |
Полная длина рессоры L, мм | 1601 |
Расчётная длина рессоры L/, мм | 1410 |
Длина переднего конца I, мм | 791 |
Высота пакета Н, мм | 148 |
Лист 1 в запчасть: Черт. № 000Д-2912101-23 | |
Сечение, мм | 75×8 |
Длина, мм | 1601 |
Масса, кг | 7,5 |
Марка стали | 60С2 |
Лист 2 в запчасть: Черт. № 000Д-2912102-23 | |
Сечение, мм | 75×10 |
Длина, мм | 1550 |
Масса, кг | 9,1 |
Марка стали | 60С2 |
ПРИМЕНЕНИЕ
Шасси ЗИЛ-495810 | 2 |
Седельный тягач ЗИЛ-441510 | 2 |
Бортовой ЗИЛ - 431410, 431510, 431917 | 2 |
Самосвал ЗИЛ ММЗ-555, 554В, ММЗ-4502, ЗИЛ-130АМ, 130В2 | 2 |
Прицеп ГКБ-8350, 8527 | 2 |
Рессора ЗИЛ 130 задняя
чертёж 130Д-2912012-23/1СБ ГОСТ Р 51585-2000
(аналог 130Д-2912012-23)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 16 |
Теоретическая масса рессоры в сборе, кг | 78,9 |
Полная длина рессоры L, мм | 1601 |
Расчётная длина рессоры L/, мм | 1410 |
Длина переднего конца I, мм | 791 |
Высота пакета Н, мм | 156 |
Лист 1 в запчасть: Черт. № 000Д-2912101-23 | |
Сечение, мм | 75×8 |
Длина, мм | 1601 |
Масса, кг | 7,5 |
Марка стали | 60С2 |
Лист 2: Черт. № 000Д-2912102-23/1 | |
Сечение, мм | 75×8 |
Длина, мм | 1550 |
Масса, кг | 7,3 |
Марка стали | 60С2 |
Лист 3 в запчасть: Черт. № 000Д-2912103-23 | |
Сечение, мм | 75×10 |
Длина, мм | 1380 |
Масса, кг | 8,1 |
Марка стали | 60С 2 |
Лист 4 в запчасть: Черт. № 000Д-2912104-23 | |
Сечение, мм | 75×10 |
Длина, мм | 1220 |
Масса, кг | 7,2 |
Марка стали | 60С2 |
ПРИМЕНЕНИЕ
Шасси ЗИЛ-495810 | 2 |
Седельный тягач ЗИЛ - 441510 | 2 |
Бортовой ЗИЛ - 431410, 431510, 431917 | 2 |
Самосвал ЗИЛ ММЗ-555, 554В, ММЗ-4502, ЗИЛ-130АМ, 130В2 | 2 |
Прицеп ГКБ-8350, 8527 | 2 |
Рессора ЗИЛ 130 задняя дополнительная
чертёж 130-2913012-02/1СБ ГОСТ Р 51585-2000
(аналог 130-2913012-02)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 9 |
Теоретическая масса рессоры в сборе, кг | 29,7 |
Полная длина рессоры L, мм | 1150 |
Расчётная длина рессоры L/, мм | 1050 |
Длина переднего конца I, мм | 575 |
Высота пакета Н, мм | 72 |
Лист 1: Черт. № 000-2913101-02/1 | |
Сечение, мм | 75×8 |
Длина, мм | 1150 |
Масса, кг | 5,4 |
Марка стали | 60С2 |
Лист 2: Черт. № 000-2913102-02/1 | |
Сечение, мм | 75×8 |
Длина, мм | 1060 |
Масса, кг | 4,9 |
Марка стали | 60С2 |
Лист 3: Черт. № 000-2913103-02/1 | |
Сечение, мм | 75×8 |
Длина, мм | 960 |
Масса, кг | 4.5 |
Марка стали | 60С2 |
ПРИМЕНЕНИЕ
Шасси ЗИЛ-495810 | 2 |
Седельный тягач ЗИЛ - 441510 | 2 |
Бортовой ЗИЛ - 431410, 431510, 431917 | 2 |
Самосвал ЗИЛ ММЗ-555, 554В, ММЗ-4502 | 2 |
|
