Каталог рессорной продукци (стр. 13 )

Самосвальные прицепы грузоподъёмностью 14,5 т

4

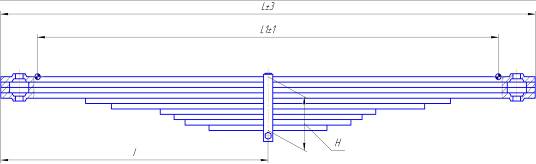

Рессора прицепа 8572 передняя

чертёж 8572-2902012/1СБ ГОСТ Р 51585-2000

(аналог 8572-2902012)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	8
Теоретическая масса рессоры в сборе, кг	65,3
Полная длина рессоры L, мм	1450
Расчётная длина рессоры L/, мм	1250
Длина переднего конца I, мм	725
Высота пакета Н, мм	112
Лист 1: Черт. 8572-2902101/1
Сечение, мм	90х14
Длина, мм	1450
Масса, кг	14,3
Марка стали	60С2
Лист 2: Черт. 8572-2902102/1
Сечение, мм	90х14
Длина, мм	1450
Масса, кг	14,3
Марка стали	60С2

ПРИМЕНЕНИЕ

Прицеп МАЗ-8572

2

Рессора 8335-40 передняя

Чертёж 8335-40-2902012/1СБ ГОСТ Р 51585-2000

(аналог 8335.402902.12)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	10
Теоретическая масса рессоры в сборе, кг	70,8
Полная длина рессоры L, мм	1360
Расчётная длина рессоры L/, мм	1160
Длина переднего конца I, мм	680
Высота пакета Н, мм	120
Лист 1, -2: Черт. № 000-40-2902101/1; -102/1
Сечение, мм	90х12
Длина, мм	1360
Масса, кг	11,5
Марка стали	60С2А
Лист 3: Черт. № 000-40-2902103/1
Сечение, мм	90х12
Длина, мм	1280
Масса, кг	11,1
Марка стали	60С2А

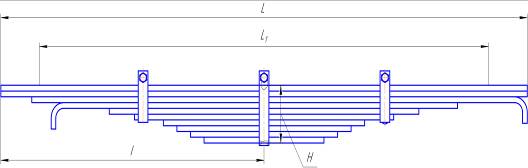

Рессора 85651-2912012-01/1 задняя

чертёж 85651-2912012-01/1СБ ГОСТ Р 51585-2000

(аналог 85651-2912012)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	18
Теоретическая масса рессоры в сборе, кг	95,9
Полная длина рессоры L, мм	1601
Расчётная длина рессоры L/, мм	1410
Длина переднего конца I, мм	785
Высота пакета Н, мм	180
Лист 1: Черт. № 000-2912101/1
Сечение, мм	75х10
Длина, мм	1601
Масса, кг	9,4
Марка стали	60С2
Лист 2: Черт. № 000-2912102/1
Сечение, мм	75х10
Длина, мм	1550
Масса, кг	9,1
Марка стали	60С2
Лист 3: Черт. № 000-2912103/1
Сечение, мм	75х10
Длина, мм	1380
Масса, кг	8,1
Марка стали	60С2

Рессора 85651-2913012-01/1 задняя дополнительная

чертёж 85651-2913012-01/1СБ ГОСТ Р 51585-2000

(аналог 85651-2913012)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	9
Теоретическая масса рессоры в сборе, кг	36,6
Полная длина рессоры L, мм	1150
Расчётная длина рессоры L/, мм	1056
Длина переднего конца I, мм	575
Высота пакета Н, мм	90
Лист 1: Черт. № 000-2913101/1
Сечение, мм	75х10
Длина, мм	1150
Масса, кг	6,7
Марка стали	60С

Рессора 941 задняя

чертёж 941-2912012-02/1СБ ГОСТ Р 51585-2000

(аналог 941-2912012-02)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	11
Теоретическая масса рессоры в сборе, кг	89,6
Полная длина рессоры L, мм	1595
Расчётная длина рессоры L/, мм	1345
Длина переднего конца I, мм	920
Высота пакета Н, мм	142
Лист 1: Черт. № 000-2912101-02/1
Сечение, мм	90х14
Длина, мм	1585
Масса, кг	15,6
Марка стали	60С2
Лист 2: Черт. № 000-2912102-02/1
Сечение, мм	90х14
Длина, мм	1675
Масса, кг	16,5
Марка стали	60С2

ПРИМЕНЕНИЕ

Прицеп ОдАЗ-9798	4
Полуприцеп МАЗ-9397	2
Полуприцеп МАЗ-9389	2
Полуприцеп МАЗ-93971	2

Рессора 9554 задняя

чертёж 9554-2912122-10/1СБ ГОСТ Р 51585-2000

(аналог 9554-2912122-10)

(бобышка вверх)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	10
Теоретическая масса рессоры в сборе, кг	94,0
Полная длина рессоры L, мм	1450
Расчётная длина рессоры L/, мм	1250
Длина переднего конца I, мм	725
Высота пакета Н, мм	140
Лист 1: Черт. 9554-2912101-10/1
Сечение, мм	90х14
Длина, мм	1450
Масса, кг	14,3
Марка стали	60С2
Лист 2: Черт. 9554-2912102-10/1
Сечение, мм	90х14
Длина, мм	1450
Масса, кг	14,3
Марка стали	60С2

Рессора 9554 задняя

чертёж 9554-2912012-30/1СБ ГОСТ Р 51585-2000

(аналог 9554-2912012-30)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	6
Теоретическая масса рессоры в сборе, кг	57,8
Полная длина рессоры L, мм	1450
Расчётная длина рессоры L/, мм	1250
Длина переднего конца I, мм	725
Высота пакета Н, мм	84
Лист 1: Черт. 9554-2912101-30/1
Сечение, мм	90х14
Длина, мм	1450
Масса, кг	14,3
Марка стали	60С2
Лист 2: Черт. 9554-2912102-30/1
Сечение, мм	90х14
Длина, мм	1450
Масса, кг	14,3
Марка стали	60С2

Рессора 9554 задняя
