Каталог рессорной продукци (стр. 15 )

Татра-815

2

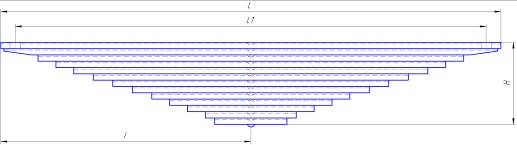

Рессора ТАТРА – 815 задняя

чертёж 207 599 054 4/1СБ ГОСТ Р 51585-2000

(аналог 207 599 054 4)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	13
Теоретическая масса рессоры в сборе, кг	204,4
Полная длина рессоры L, мм	1410
Расчётная длина рессоры L/, мм	1320
Длина переднего конца I, мм	705
Высота пакета Н, мм	260
Лист 1: Черт. 9906 006 160/б
Сечение, мм	20х120
Длина, мм	1410
Масса, кг	26,3
Марка стали	60С2
Лист 2: Черт. 9906 006 170/б
Сечение, мм	20х120
Длина, мм	1390
Масса, кг	26,0
Марка стали	60С2
Лист 3: Черт. 9906 006 180/б
Сечение, мм	20х120
Длина, мм
Масса, кг
Марка стали	60С2
Лист 4: Черт. 9906 006 190/б
Сечение, мм	20х120
Длина, мм
Масса, кг
Марка стали	60С2

ПРИМЕНЕНИЕ

Татра 815

2

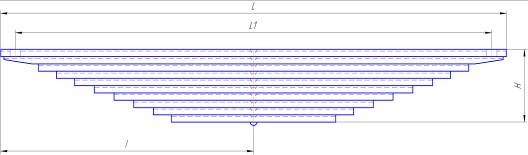

Рессора Татра-815 задняя

Чертёж 207 599 049 4/1СБ ГОСТ Р 51585-2000

(аналог 207 599 049 4)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	10
Теоретическая масса рессоры в сборе, кг	168,8
Полная длина рессоры L, мм	1410
Расчётная длина рессоры L/, мм	1320
Длина переднего конца I, мм	705
Высота пакета Н, мм	200
Лист 1: Черт. № 99 03 006 160/б
Сечение, мм	20×120
Длина, мм	1410
Масса, кг	26,3
Марка стали	60С2
Лист 2: Черт. № 99 03 006 170/б
Сечение, мм	20×120
Длина, мм	1390
Масса, кг	26,0
Марка стали	60С2

ПРИМЕНЕНИЕ

Татра-815

2

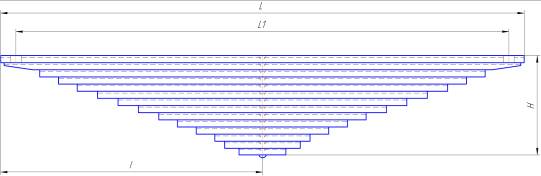

Рессора ТАТРА-2605-81 передняя

чертёж 207 599 039 4/1СБ ГОСТ Р 51585-2000

(аналог 207 599 039 4)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	14
Теоретическая масса рессоры в сборе, кг	256,6
Полная длина рессоры L, мм	1740
Расчётная длина рессоры L/, мм	1648
Длина переднего конца I, мм	870
Высота пакета Н, мм	280
Лист 1: Черт. 9903 006 670/б
Сечение, мм	20х120
Длина, мм	1740
Масса, кг	32,834
Марка стали	60С2
Лист 2: Черт. 9903 006 680/б
Сечение, мм	20х120
Длина, мм	1740
Масса, кг	32,8
Марка стали	60С2
Лист 3: Черт. 9903 012 490/б
Сечение, мм	20х120
Длина, мм	1530
Масса, кг	28,9
Марка стали	60С2

ПРИМЕНЕНИЕ

Татра-2605-81 ( 4-х осная)

2

Листы в запчасть к автомобилю «Татра»

номенклатура	№ чертежа	профиль, длина листа, мм	длина переднего конца, мм	теор. масса, кг	марка стали
«Татра-815»
Рессорный коренной лист №1	9903006160/б	20×120×1390	705	26,3	60С2
Рессорный подкоренной лист №2	9903006170/б	20×120×1390	695	26,0	60С2
Рессорный лист №3	9903006180/б	20×120×1210	605	22,9	60С2
Рессорный лист №4	9903006190/б	20×120×1130	565	21,4	60С2
«Ямал»
Рессорный коренной лист №1	9903011280/б	20×120×1390	770	29,1	60С2
Рессорный подкоренной лист №2	9903011290/б	20×120×1390	760	28,7	60С2
Рессорный лист №3	9903011300/б	20×120×1210	655	24,7	60С2
Рессорный лист №4	9903012960/б	20×120×1200	600	22,6	60С2
«Татра»-2605-81 (4-х осный)
Рессорный коренной лист №1	9903006670/б	20×120×1740	870	32,8	60С2
Рессорный подкоренной лист №2	9903006680/б	20×120×1740	870	32,8	60С2
Рессорный лист №3	9903012490/б	20×120×1530	765	28,9	60С2
Рессорный лист №3	9903008740/б	20×120×1510	755	28,5	60С2
