Каталог рессорной продукци (стр. 2 )

Для всех автомобилей КАМАЗ

2

Рессора КАМАЗ-55111 передняя

чертёж 55111-2902012-01/1СБ ГОСТ Р 51585-2000

(аналог 55111-2902012-01)

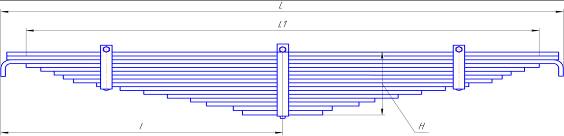

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	15
Теоретическая масса рессоры в сборе, кг	80,1
Полная длина рессоры L, мм	1675
Расчётная длина рессоры L/, мм	1500
Длина переднего конца I, мм	830
Высота пакета Н, мм	150
Лист 1: Черт. № 000-2902101-01/1
Сечение, мм	75х10
Длина, мм	1675
Масса, кг	9,4
Марка стали	60С2
Лист 2: Черт. № 000-2902102-01/1
Сечение, мм	75х10
Длина, мм	1590
Масса, кг	8,94
Марка стали	60С2
Лист 3: Черт. 55111-2902103-01/1
Сечение, мм	75х10
Длина, мм	1445
Масса, кг	8,2
Марка стали	60С2

ПРИМЕНЕНИЕ

Для 3-х осных автомобилей КАМАЗ

2

Рессора КАМАЗ 55111 задняя

чертёж 55111-2912012-01/1СБ ГОСТ Р 51585-2000

(аналог 55111-2912012-01)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	14
Теоретическая масса рессоры в сборе, кг	134,6
Полная длина рессоры L, мм	1450
Расчётная длина рессоры L/, мм	1320
Длина переднего конца I, мм	732
Высота пакета Н, мм	234
Лист 1, -2: Черт. № 000-2912101-01/1
Сечение, мм	90х14
Длина, мм	1450
Масса, кг	14,1
Марка стали	50ХГФА
Лист 3: Черт. 4310-2912103/1
Сечение, мм	90х12
Длина, мм	1520
Масса, кг	12,3
Марка стали	50ХГФА

ПРИМЕНЕНИЕ

Самосвал КАМАЗ-5513, 55111	2
Шасси КАМАЗ-53216, 53213, 53211	2
Седельный тягач КАМАЗ-54112	2
Седельный тягач КАМАЗ-53212	2
6×6 КАМАЗ-53228	2
8×4 КАМАЗ-6540	2

Рессора КАМАЗ 55111 задняя (ЕВРО)

чертёж 55111-2912012-02/1СБ ГОСТ Р 51585-2000

(аналог 55111-2912012-02)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	10
Теоретическая масса рессоры в сборе, кг	95,4
Полная длина рессоры L, мм	1450
Расчётная длина рессоры L/, мм	1320
Длина переднего конца I, мм	725
Высота пакета Н, мм	168
Лист 1: Черт. № 000-2912101-02/1
Сечение, мм	90×18
Длина, мм	1450
Масса, кг	17,7
Марка стали	60С2
Лист 2: Черт. № 000-2912102-02/1
Сечение, мм	90×18
Длина, мм	1530
Масса, кг	18,7
Марка стали	60С2
Лист 3: Черт. 55111-2912103-02/1
Сечение, мм	90×18
Длина, мм	1125
Масса, кг	13,7
Марка стали	60С2

Рессора КАМАЗ-4925 передняя

чертёж 4925-2902012-10/1СБ ГОСТ Р 51585-2000

(аналог 4925-2902012-10)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	18
Теоретическая масса рессоры в сборе, кг	98,3
Полная длина рессоры L, мм	1675
Расчётная длина рессоры L/, мм	1500
Длина переднего конца I, мм	830
Высота пакета Н, мм	180
Лист 1: Черт. № 000-2902101-01/1
Сечение, мм	75х10
Длина, мм	1675
Масса, кг	9,4
Марка стали	60С2
Лист 2: Черт. № 000-2902102-01/1
Сечение, мм	75х10
Длина, мм	1590
Масса, кг	8,9
Марка стали	60С2
Лист 3: Черт. 55111-2902103-01/1
Сечение, мм	75х10
Длина, мм	1445
Масса, кг	8,2
Марка стали	60С2

ПРИМЕНЕНИЕ

4 х 2 КАМАЗ-4925

2

Рессора КАМАЗ-4310 задняя

чертёж 4310-2912012/1СБ ГОСТ Р 51585-2000

(аналог 4310-2912012)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	12
Теоретическая масса рессоры в сборе, кг	91,2
Полная длина рессоры L, мм	1450
Расчётная длина рессоры L/, мм	1320
Длина переднего конца I, мм	732
Высота пакета Н, мм	160
Лист 1, -2: Черт. № 000-2912101/1
Сечение, мм	90×12
Длина, мм	1450
Масса, кг	11,7
Марка стали	60С2
Лист 3: Черт. № 000-2912103/1
Сечение, мм	90×12
Длина, мм	1520
Масса, кг	12,3
Марка стали	60С2

ПРИМЕНЕНИЕ

Бортовой КАМАЗ-5320	2
Вездеход КАМАЗ-43101	2
Седельный тягач КАМАЗ-5410	2
Самосвал КАМАЗ-55102	2
Бортовой модернизированный КАМАЗ-53205	2
Шасси КАМАЗ-43106	2

Рессора КАМАЗ-5322 задняя

чертёж 5322-2912012/1СБ ГОСТ Р 51585-2000

(аналог 5322-2912012)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	16
Теоретическая масса рессоры в сборе, кг	153,8
Полная длина рессоры L, мм	1450
Расчётная длина рессоры L/, мм	1320
Длина переднего конца I, мм	732
Высота пакета Н, мм	272
Лист 1, -2: Черт. № 000-2912101/1
Сечение, мм	90×16
Длина, мм	1450
Масса, кг	15,8
Марка стали	60С2
Лист 3: Черт. № 000-2912103/1
Сечение, мм	90×12
Длина, мм	1520
Масса, кг	12,3
Марка стали	60С2

ПРИМЕНЕНИЕ
