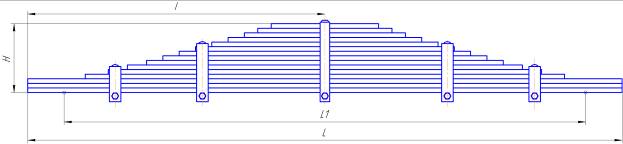

ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 13 |
Теоретическая масса рессоры в сборе, кг | 207,6 |
Полная длина рессоры L, мм | 1600 |
Расчётная длина рессоры L/, мм | 1440 |
Длина переднего конца I, мм | 800 |
Высота пакета Н, мм | 286 |
Лист 1, -2, -3: Черт. № 000-2912101/1 | |
Сечение, мм | 100×22 |
Длина, мм | 1600 |
Масса, кг | 27,2 |
Марка стали | 60С2 |
Лист 4: Черт. № 000-2912104/1 | |
Сечение, мм | 100×22 |
Длина, мм | 1220 |
Масса, кг | 20,7 |
Марка стали | 60С2 |
ПРИМЕНЕНИЕ
6×4 КАМАЗ-6520 | 2 |
6×6 КАМАЗ-6522 | 2 |
6×4 КАМАЗ-6460 | 2 |

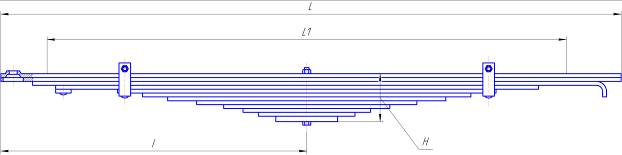

Рессора «КАМАЗ» 4326 задняя
чертёж 4326-2912012/1СБ ГОСТ Р 51585-2000
(аналог 4326-2912012)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 11 |
Теоретическая масса рессоры в сборе, кг | 110,1 |
Полная длина рессоры L, мм | 1800 |
Расчётная длина рессоры L/, мм | 1600 |
Длина переднего конца I, мм | 898 |
Высота пакета Н, мм | 148 |
Лист 1: Черт. № 000-2912101/1 | |
Сечение, мм | 90х12 |
Длина, мм | 1800 |
Масса, кг | 14,4 |
Марка стали | 50ХГФА |
Лист 2: Черт. № 000-2912102/1 | |
Сечение, мм | 90х12 |
Длина, мм | 1720 |
Масса, кг | 13,7 |
Марка стали | 50ХГФА |
Лист 3: Черт. № 000-2912103/1 | |
Сечение, мм | 90х14 |
Длина, мм | 1460 |
Масса, кг | 14,4 |
Марка стали | 50ХГФА |
ПРИМЕНЕНИЕ
Шасси КАМАЗ - 4326 | 2 |

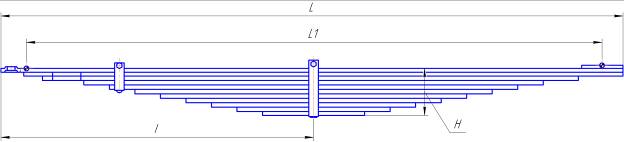

Рессора УРАЛ – 5557 передняя
чертёж 5557-2902014/1СБ ГОСТ Р 51585-2000
(аналог 5557-2902014)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 12 |
Теоретическая масса рессоры в сборе, кг | 73,4 |
Полная длина рессоры L, мм | 1606 |
Расчётная длина рессоры L/, мм | 1420 |
Длина переднего конца I, мм | 792 |
Высота пакета Н, мм | 124 |
Лист 1: Черт. 4320-2902101/1 | |
Сечение, мм | 90х10 |
Длина, мм | 1606 |
Масса, кг | 11,2 |
Марка стали | 60С2А |
Лист 2: Черт.5557-2902102/1 | |
Сечение, мм | 90х10 |
Длина, мм | 1595 |
Масса, кг | 11,1 |
Марка стали | 60С2А |
Лист 3: Черт. 5557-2902103/1 | |
Сечение, мм | 90х10 |
Длина развёртки, мм | 1505 |
Масса, кг | 10,5 |
Марка стали | 60С2А |
ПРИМЕНЕНИЕ
Шасси Урал - 5557-10, 4320-10, 43203-10 | 2 |
Шасси Урал - 44201-10, 43202-10, 43206 | 2 |
Бортовой Урал – 4320-10, 43202-10, 43206 | 2 |
Лесовоз Урал – 43204-10 | 2 |
Седельный тягач Урал-4420-10, 44202-10 | 2 |
Самосвал Урал-5557-10, 55571-10 | 2 |
Рессора «УРАЛ» 5557 задняя
чертёж 5557-2912122-11/1СБ ГОСТ Р 51585-2000
(аналог 5557-2912122-11)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 15 |
Теоретическая масса рессоры в сборе, кг | 111,7 |
Полная длина рессоры L, мм | 1550 |
Расчётная длина рессоры L/, мм | 1400 |
Длина переднего конца I, мм | 775 |
Высота пакета Н, мм | 180 |
Лист 1, -2, -3: Черт. № 000-2912101/1 | |
Сечение, мм | 90х12 |
Длина, мм | 1550 |
Масса, кг | 12,6 |
Марка стали | 60С2А |
Лист 4: Черт. № 000-2912104-11/1 | |
Сечение, мм | 90х12 |
Длина, мм | 1250 |
Масса, кг | 10,1 |
Марка стали | 60С2А |
ПРИМЕНЕНИЕ
Самосвал Урал 5557-10, 55571-10, 5557-31 | 2 |
Шасси Урал 5557-10, 5557-31, 4320-10 | 2 |
Шасси Урал 43204-31, 43203-10, 4320-31 | 2 |
Шасси Урал 44201-10, 43203-31 | 2 |
Шасси Урал 53234-20, 43202-10 | 2 |
Лесовоз Урал 43204-10 | 2 |
Бортовой Урал 4320-10, 43202-10, 5323-21 | 2 |
Бортовой Урал 4320-31, 5323-20, 3523-22 | 2 |
Седельный тягач Урал 4420-10, 44202-10 | 2 |
Седельный тягач Урал 44202-31, 5423 | 2 |
Рессора «УРАЛ» 55571 передняя усиленная
чертёж 55571-2902014/1СБ ГОСТ Р 51585-2000
(аналог 55571-2902014)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 12 |
Теоретическая масса рессоры в сборе, кг | 77,1 |
Полная длина рессоры L, мм | 1606 |
Расчётная длина рессоры L/, мм | 1420 |
Длина переднего конца I, мм | 792 |
Высота пакета Н, мм | 124 |
Лист 1: Черт. № 000-2902101/1 | |
Сечение, мм | 90х10 |
Длина, мм | 1606 |
Масса, кг | 11,2 |
Марка стали | 60С2А |
Лист 2: Черт. № 000-2902102/1 | |
Сечение, мм | 90х10 |
Длина, мм | 1596 |
Масса, кг | 111 |
Марка стали | 60С2А |
Лист 3: Черт. № 000-2902103/1 | |
Сечение, мм | 90х12 |
Длина, мм | 1505 |
Масса, кг | 12,5 |
Марка стали | 60С2А |
ПРИМЕНЕНИЕ
Самосвал Урал 5557-31 | 2 |
Шасси Урал 5557-30, 5557-31, 43204-31, 44320-31, 43203-31, 4320-30 | 2 |
Бортовой Урал 4320-31, 4320-30 | 2 |
Сед. тягач 44202-31 | 2 |
Рессора «УРАЛ» 55571 задняя усиленная
чертёж 55571-2912122/1СБ ГОСТ Р 51585-2000
(аналог 55571-2912122)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 15 |
Теоретическая масса рессоры в сборе, кг | 123,1 |
Полная длина рессоры L, мм | 1550 |
Расчётная длина рессоры L/, мм | 1400 |
Длина переднего конца I, мм | 775 |
Высота пакета Н, мм | 180 |
Лист 1: Черт. № 000-2912101/1 | |
Сечение, мм | 90х14 |
Длина, мм | 1550 |
Масса, кг | 14,3 |
Марка стали | 60С2А |
Лист 2: Черт. № 000-2912102/1 | |
Сечение, мм | 90х12 |
Длина, мм | 1550 |
Масса, кг | 12,7 |
Марка стали | 60С2А |
Лист 3: Черт. № 000-2912103/1 | |
Сечение, мм | 90х12 |
Длина, мм | 1550 |
Масса, кг | 12,7 |
Марка стали | 60С2А |
ПРИМЕНЕНИЕ
|
