Каталог рессорной продукци (стр. 12 )

Полуприцеп МАЗ-9379

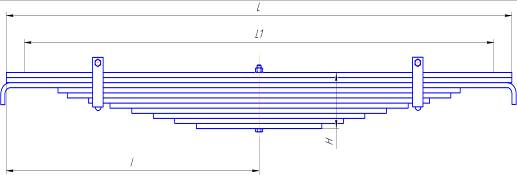

Рессора прицепа 9389 задняя

чертёж 9389-2912012/1 СБ ГОСТ Р 51585-2000

(аналог 9389-2912012)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	10
Теоретическая масса рессоры в сборе, кг	78,5
Полная длина рессоры L, мм	1340
Расчётная длина рессоры L/, мм	1090
Длина переднего конца I, мм	670
Высота пакета Н, мм	130
Лист 1, -2: Черт. 9389-2912101/1
Сечение, мм	90×12
Длина, мм	1340
Масса, кг	11,3
Марка стали	60С2
Лист 3: Черт. № 000-2912103/1
Сечение, мм	90×12
Длина, мм	1420
Масса, кг	12,5
Марка стали	60С2

ПРИМЕНЕНИЕ

Прицеп МАЗ-9389	4
Прицеп МАЗ-93892	4
Прицеп МАЗ-93866	4

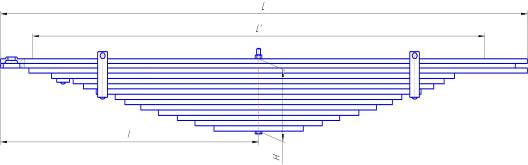

Рессора 9389 задняя

Чертёж 9389-2912012-001/1СБ ГОСТ Р 51585-2000

(аналог 9389-2912012-001)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	12
Теоретическая масса рессоры в сборе, кг	82,7
Полная длина рессоры L, мм	1340
Расчётная длина рессоры L/, мм	1090
Длина переднего конца I, мм	935
Высота пакета Н, мм	162
Лист 1, -2: Черт. № 000-2912101-001/1; - 102-001/1
Сечение, мм	90х12
Длина, мм	1340
Масса, кг	11,3
Марка стали	60С2
Лист 3: Черт. № 000-2912103-001/1
Сечение, мм	90х12
Длина, мм	1390
Масса, кг	11,7
Марка стали	60С2

Рессора прицепа 97581 задняя

чертёж 97581-2912012/1СБ ГОСТ Р 51585-2000

(аналог 97581-2912012)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	11
Теоретическая масса рессоры в сборе, кг	56,9
Полная длина рессоры L, мм	1170
Расчётная длина рессоры L/, мм	920
Длина переднего конца I, мм	585
Высота пакета Н, мм	116
Лист 1, -2: Черт. 97581-2912101/1
Сечение, мм	90×10
Длина, мм	1160
Масса, кг	8,1
Марка стали	60С2
Лист 3: Черт. № 000-2912103/1
Сечение, мм	90×10
Длина, мм	1240
Масса, кг	8,6
Марка стали	60С2

Рессора прицепа 8328 передняя

Чертёж 8328-2902013-01/1 СБ ГОСТ Р 51585-2000

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	12
Теоретическая масса рессоры в сборе, кг	68,1
Полная длина рессоры L, мм	1452
Расчётная длина рессоры L/, мм	1275
Длина переднего конца I, мм	637,5
Высота пакета Н, мм	120
Лист 1: Черт. 8328-2902101-01/1
Сечение, мм	90×10
Длина, мм	1452
Масса, кг	10,1
Марка стали	60С2
Лист 2: Черт. № 000-2902102-01/1
Сечение, мм	90×10
Длина, мм	1387
Масса, кг	9,7
Марка стали	60С2
Лист 3: Черт. № 000-2902103-01/1
Сечение, мм	90×10
Длина, мм	1175
Масса, кг	8,2
Марка стали	60С2

Рессора прицепа 8378 задняя

чертёж 8378-2912012-01/1СБ ГОСТ Р 51585-2000

(аналог 8378-2912012-01)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	12
Теоретическая масса рессоры в сборе, кг	110,6
Полная длина рессоры L, мм	1654
Расчётная длина рессоры L/, мм	1420
Длина переднего конца I, мм	810
Высота пакета Н, мм	164
Лист 1: Черт. 8378-2912101/1
Сечение, мм	90х12
Длина, мм	1654
Масса, кг	13,8
Марка стали	60С2А
Лист 2: Черт. 8378-2912102/1
Сечение, мм	90х12
Длина, мм	1616
Масса, кг	13,51
Марка стали	60С2А

ПРИМЕНЕНИЕ

Прицеп МАЗ-93801, 93832	4
Прицеп МАЗ-8378, 83781	4
Полуприцеп МАЗ-9380	2
Полуприцеп УПП (Б)	2

Рессора прицепа – 83781 задняя

чертёж 83781-2912012/1СБ ГОСТ Р 51585-2000

(аналог 83781-2912012)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	10
Теоретическая масса рессоры в сборе, кг	63,4
Полная длина рессоры L, мм	1165
Расчётная длина рессоры L/, мм	920
Длина переднего конца I, мм	565
Высота пакета Н, мм	120
Лист 1: Черт. 83781-2912101/1
Сечение, мм	90х12
Длина, мм	1165
Масса, кг	9,8
Марка стали	60С2
Лист 2: Черт. 83781-2912102/1
Сечение, мм	90х12
Длина, мм	1165
Масса, кг	9,8
Марка стали	60С2
Лист 3: Черт. 83781-2912103/1
Сечение, мм	90х12
Длина, мм	1060
Масса, кг	9,5
Марка стали	60С2

ПРИМЕНЕНИЕ

Прицеп МАЗ-8378, 83781

4

Рессора прицепа – 8378 задняя усиленная

чертёж 8378-2912012-01-01СБ ГОСТ Р 51585-2000

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	14
Теоретическая масса рессоры в сборе, кг	129,0
Полная длина рессоры L, мм	1654
Расчётная длина рессоры L/, мм	1420
Длина переднего конца I, мм	810
Высота пакета Н, мм	192
Лист 1: Черт. 8378-2912101/1
Сечение, мм	90х12
Длина, мм	1654
Масса, кг	13,83
Марка стали	60С2А
Лист 2: Черт. 8378-2912102/1
Сечение, мм	90х12
Длина, мм	1616
Масса, кг	13,51
Марка стали	60С2А

ПРИМЕНЕНИЕ
